11
- Подключение к сети
проверьте, что источник питания в рабочем
состоянии, и подключите торцеватель и на-
гревательный элемент.

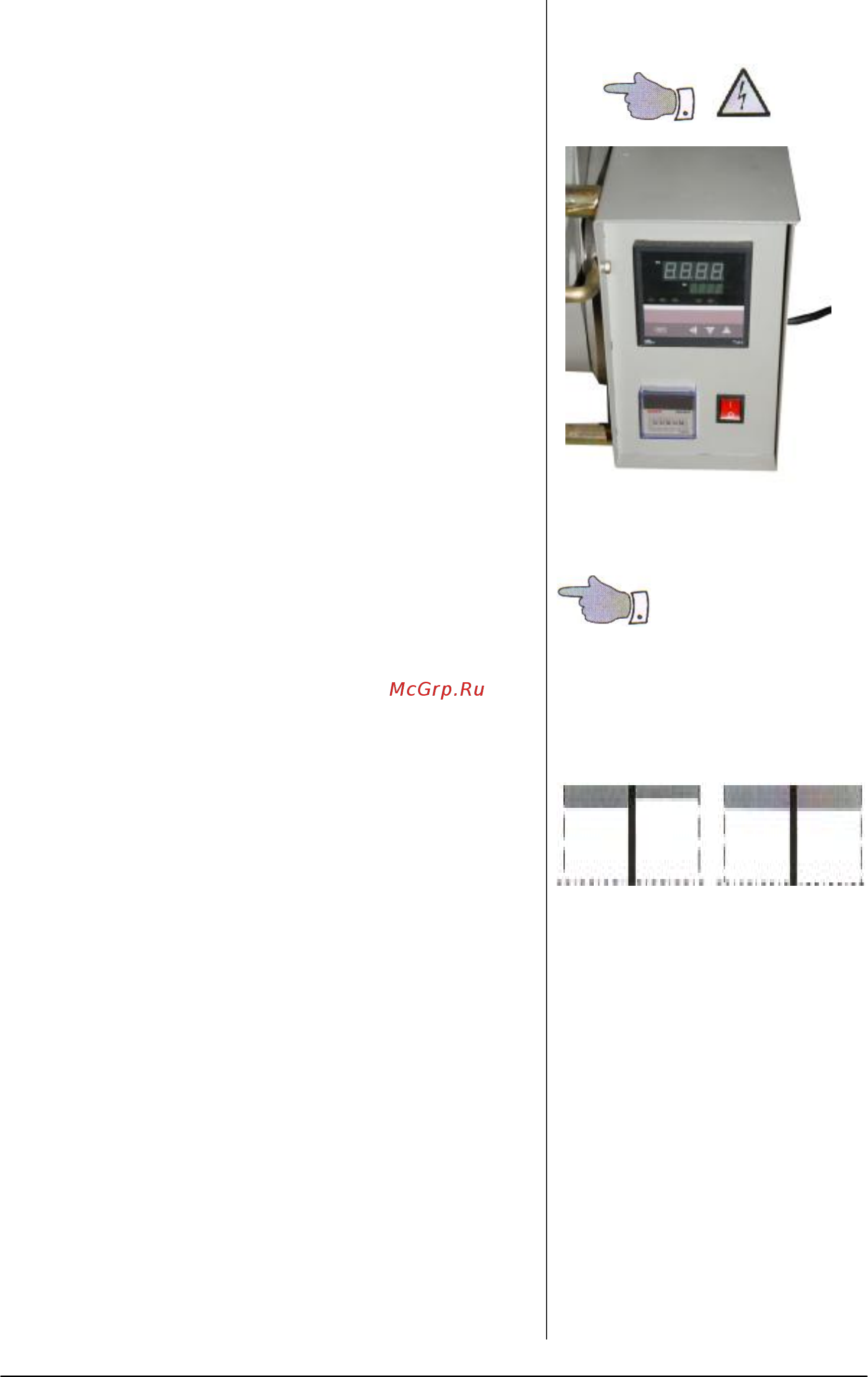

- Проверка температуры
Необходимая температура поднимается до выстав-
ленной температуры на блоке управления температу-
рой, и поддерживается автоматически.
- Возможное присоединение насадок и бокового
суппорта
в соответствии с диаметром свариваемых труб или
фитингов установите насадку на зажимы, зафиксиро-
вав их с помощью специальных рукояток с насечкой.
Зафиксируйте также насадки такого же диаметра на
боковые суппорты.
Помните, что...
возможна сварка материалов только одного качества
(РЕ с РЕ, РР с РР). Кроме того, толщина двух свари-
ваемых частей должна быть одинаковой (см. пример
сбоку).
После этих операций сварочная машина под-
готовлена к эксплуатации.
Торцевание
Зафиксируйте трубы или фитинги так, чтобы они вы-
ступали вперед от зажимов на 1-1,5 см. Небольшие
случайные деформации трубы компенсируются с по-
мощью гайки с насечкой.
Под давлением сомкните зажимы, регулируйте сжа-
тие с помощью винта с насечкой.
Переведите электрическую фрезу в рабочее состоя-
ние. Воздействуйте на рычаг закрывания зажимов,
слегка подталкивая окончания труб к дискам торце-
вателя. По завершении операции приподнимите тор-
цеватель и соедините фрезерованные окончания
труб, чтобы проверить их параллельность и коакси-
альность.
Разогревание
Вставьте нагревательный элемент, после разогрева
нагревательного элемента до нужной температуры
Приблизьте трубы к раскаленной плите, установив с
помощью рычага среднее давление. При формирова-
нии кромки 1,5-2 мм. отделите расплавленные трубы
от нагревательного элемента и отодвиньте его.
Сварка
В кратчайшее время после предыдущей операции
соедините трубы под давлением, указанным на таб-
личке, которое устанавливается рычагом передвиже-
ния суппортов. В этот момент зафиксируйте достиг-
Неправильно Правильно
