ЭЛЕКТРЖЕЛІСІНЕ ҚОСУ

Электр желісіне қоспас бұрын сужылытқышқа кесігі 1,5 мм

(H05VV-F

3G 1,5 мм

) кем болмайтын электр жалғау сымын қосу қажет. Бұл үшін

сақтандырғыш қақпақты ашу қажет.

Сужылытқыш пен электр қуат көзі арасында, аспапты толығымен желіден

ажыратуға мүміндік беретін, электр қондырғыларын монтаждаудың ұлттық

стандарттарына сәйкес келетін құрылғы орнатылуы тиіс.

АҢЫЗ

1 Сақтандырғыш қапсырма

2a Биметалды сақтандырғыш

2b Биметалды сақтандырғыш

3 Электрондық реттегіш

4a Жылыту элементі

(1000 Вт немесе 1600 Вт)

4b Жылыту элементі (1000 Вт)

5 Температура құрылғысы

6 Температура құрылғысы

L Фазалық өткізгіші

N Бейтарап өткізгіші

Қорғауыш өткізгіші

НАЗАР АУДАРЫҢЫЗ: Кез-келген күтім, жөндеу және тазарту жқмыстарын

орындамас бұрын, міндетті түрде сужылытқышты электр желісінен ажыратыңыз!

Барлық әрекеттерді тиісті біліктілікке ие мамандар атқаруы тиіс!

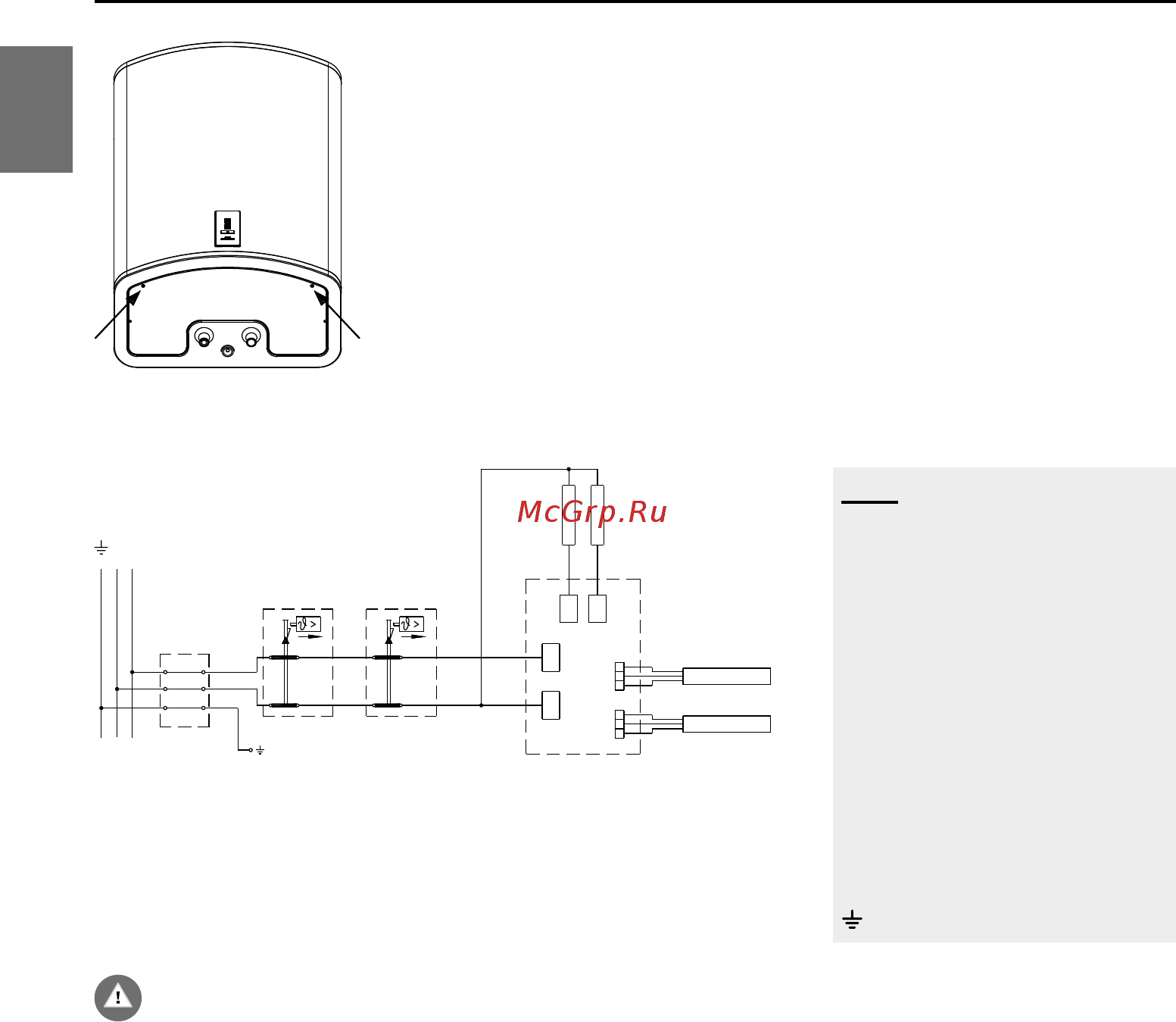

5 Сурет: Сақтандырғыш қақпағын ашу

6 Сурет: Электрсхемасы

230 V~

H2 H1

4b 4a
