ABCDEFG

TG 30 N 459 275 173 - 454 461 80

TG 50 N 561 365 185 - 454 461 130

TG 80 N 766 565 190 - 454 461 180

TG 100 N 926 715 200 - 454 461 260

TG 120 N 1081 865 205 - 454 461 260

TG 150 N 1296 1065 220 - 454 461 260

TG 200 N 1505 1050 444 800 500 507 260

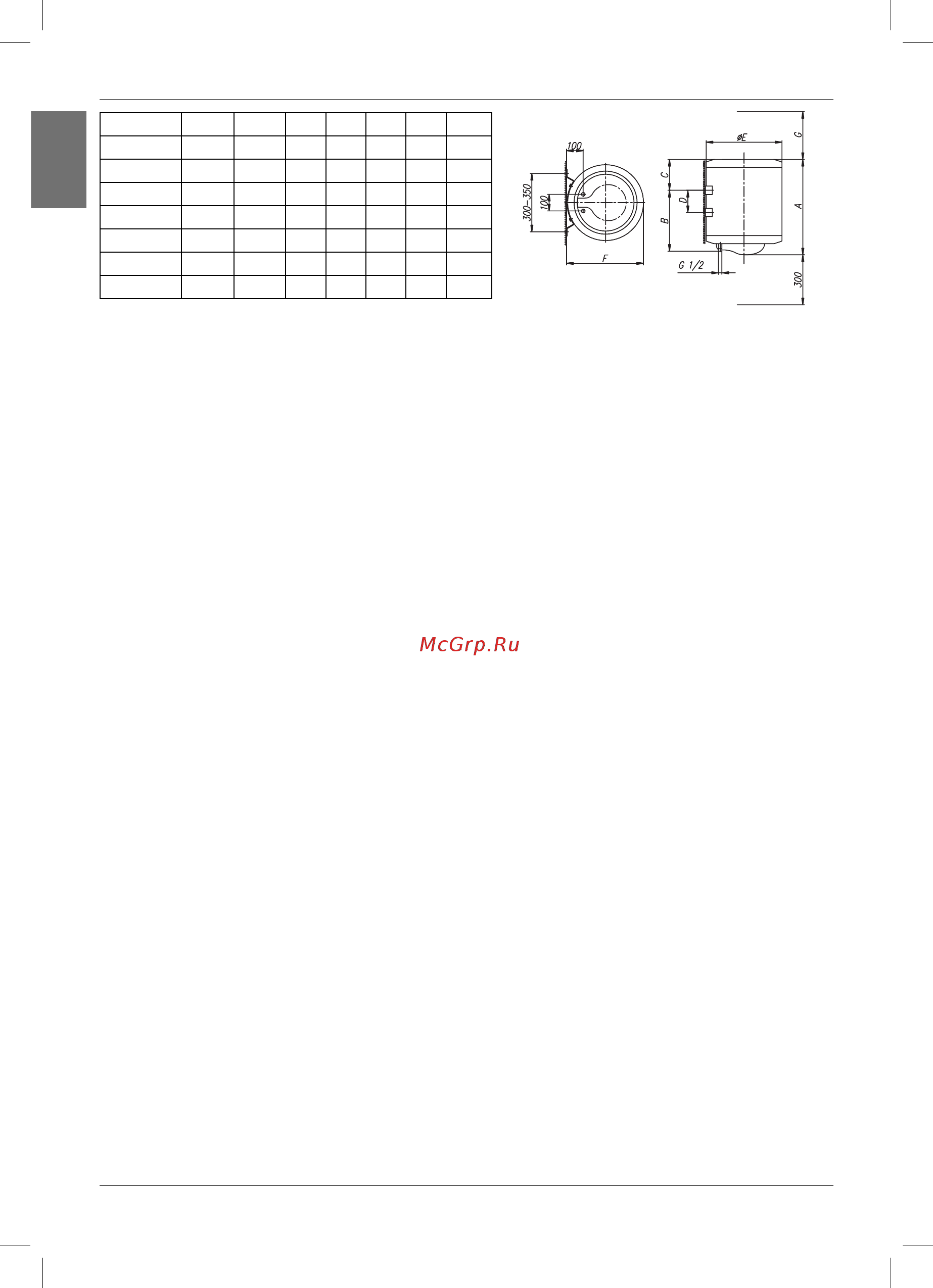

Priključne in montažne mere grelnika [mm]

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen

modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve

omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje samo eno

odjemno mesto. Glede na izbrani sistem priključitve morate nabaviti tudi ustrezne mešalne

baterije.

Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi protipovratni ventil, ki preprečuje

iztekanje vode iz kotla, če v omrežju zmanjka vode. Pri tem sistemu priključitve morate

uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode

povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja

na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne

baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil

ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim.

Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod za atmosferski tlak.

Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v

varnostnem ventilu. Ker je vračanje v ode nazaj v vodovodno omrežje preprečeno, lahko

pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko

speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna

cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost

navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi kapljajočo vodo

iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo

ekspanzijske posode volumna 3 l na dotoč

ni cevi grelnika.

Za pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole. Ob

preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila)

odpreti iztok iz povratnega varnostnega ventila. Pri tem mora priteči skozi iztočno šobo

ventila voda, kar je znak, da je ventil brezhiben.
