Wester WHU 350 — обязательная установка предохранительных устройств для водонагревателей [7/12]

ВНИМАНИЕ!!

Установка предохранительных устройств на контур нагрева санитарной

воды обязательна !

4.6 Для предотвращения попадания воды на корпус водонагревателя предохрани-

тельное устройство не должно устанавливаться непосредственно над водонагрева-

телем.

4.7. Трубопровод подачи холодной санитарной воды в бойлер должен присоединять-

ся через группу безопасности, содержащую следующие устройства:

отсекающий кран , обратный клапан, предохранительный клапан, расширительный

бак системы ГВС.

4.8. Установка расширительного бака в контур ГВС предотвращает срабатывание

предохранительного клапана, и, следовательно, потерю воды.

4.9. Необходимый объем расширительного бака:

12 л - модель WHU 130;

18 л -модели WHU 200/250;

24 л -модель WHU 300;

35 л - модель WHU 350;

50 л -модель WHU 600;

80 л -модели WHU 900/1100;

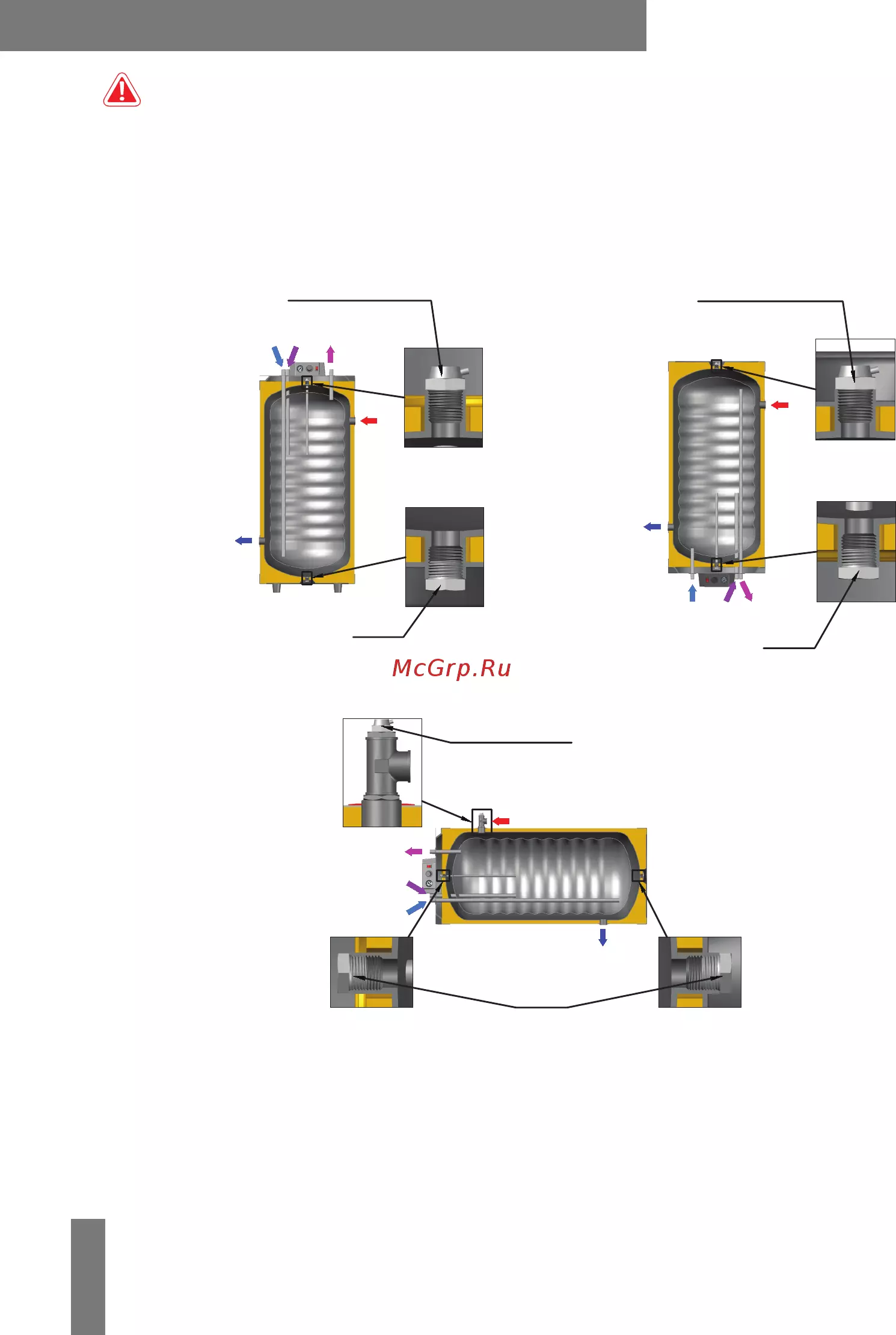

4.5. Присоединение контура ГВС

Ðèñ. 4 Ðèñ. 4-1

1. Отсекающий кран

2. Регулятор давления

3. Обратный клапан

4. Расширительный бак

5. Предохранительный

клапан

6. Сливной кран

7. Термостатический

смеситель

8. Циркуляционный насос ГВС

9. Точка водоразбора
