Wester WH 100 Инструкция по эксплуатации онлайн [5/8] 194251
![Wester WH 100 Инструкция по эксплуатации онлайн [5/8] 194251](/views2/1232040/page5/bg5.png)
Данные получены при:
Температура холодной воды - 10 °С
Температура горячей воды - 40 °С
Температура воздуха в помещении - 20 °С
Температура контура отопления - 90 / 70 °С
4. МОНТАЖ ВОДОНАГРЕВАТЕЛЯ
ВНИМАНИЕ!
Установка должна производиться в соответствии с данной инструкцией и
действующими стандартами в отношении систем по приготовлению
санитарной горячей воды.
4.1. Помещение, в котором устанавливается оборудование, должно быть сухим и
защищенным от холода (замерзание воды в водонагревателе не допускается).
4.2. Должен быть обеспечен достаточный доступ к водонагревателю со стороны
подключения контура отопления. Также необходимо обеспечить достаточно места
для возможности демонтажа арматуры подающей и заборной линии контура
водоснабжения.

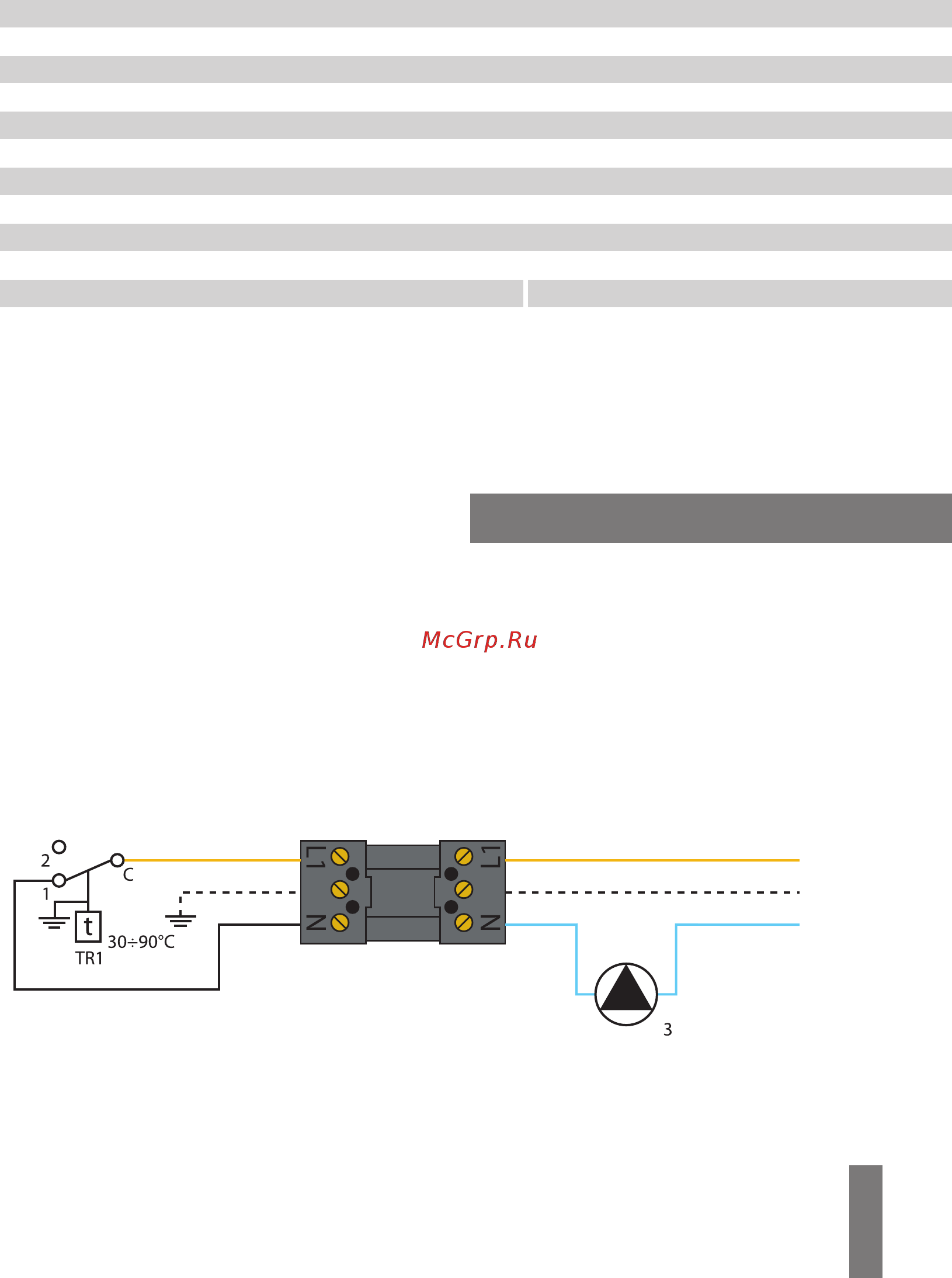

4.3. Электрическая схема
3
Рис. 2
Модель
Общий объем, л
Объем бака ГВС, л
Поверхность нагрева, м²
Мин. мощность, кВт
Присоединение контура отопления
Присоединение контура ГВС
Присоединение рециркуляции ГВС
Производительность при T-30 °C, л/час
Потери тепла при Т-20 °С, Вт/час
Монтаж
WH 150
167
136
1,8
45
1 1/4"
3/4"
3/4"
1290
40
WH 200
216
176
2,0
55
1 1/4"
3/4"
3/4"
1577
52
WH 250
265
222
2,4
72
1 1/4"
3/4"
3/4"
2065
61
WH 300
305
240
2,7
75
1 1/4"
3/4"
3/4"
2155
75
WH 500
570
470
3,6
88
1 1/4"
1"
3/4"
2523
87
WH 750
820
710
4,9
107
2"
1 ¼"
1"
3070
100
WH 1000
1050
930
5,5
115
2"
1 ¼"
1"
3297
114
напольный / настенный напольный
1. Клемма термостата «1» – включение насоса
2. Клемма термостата «2» – выключение насоса
3. Насос подачи теплоносителя в бойлер (поставляется отдельно)
С. Электропитание 220В / 50Гц
TR1. Регулировочный термостат (30-90°С)
Кронштейны для настенного монтажа в комплект поставки не входят.
