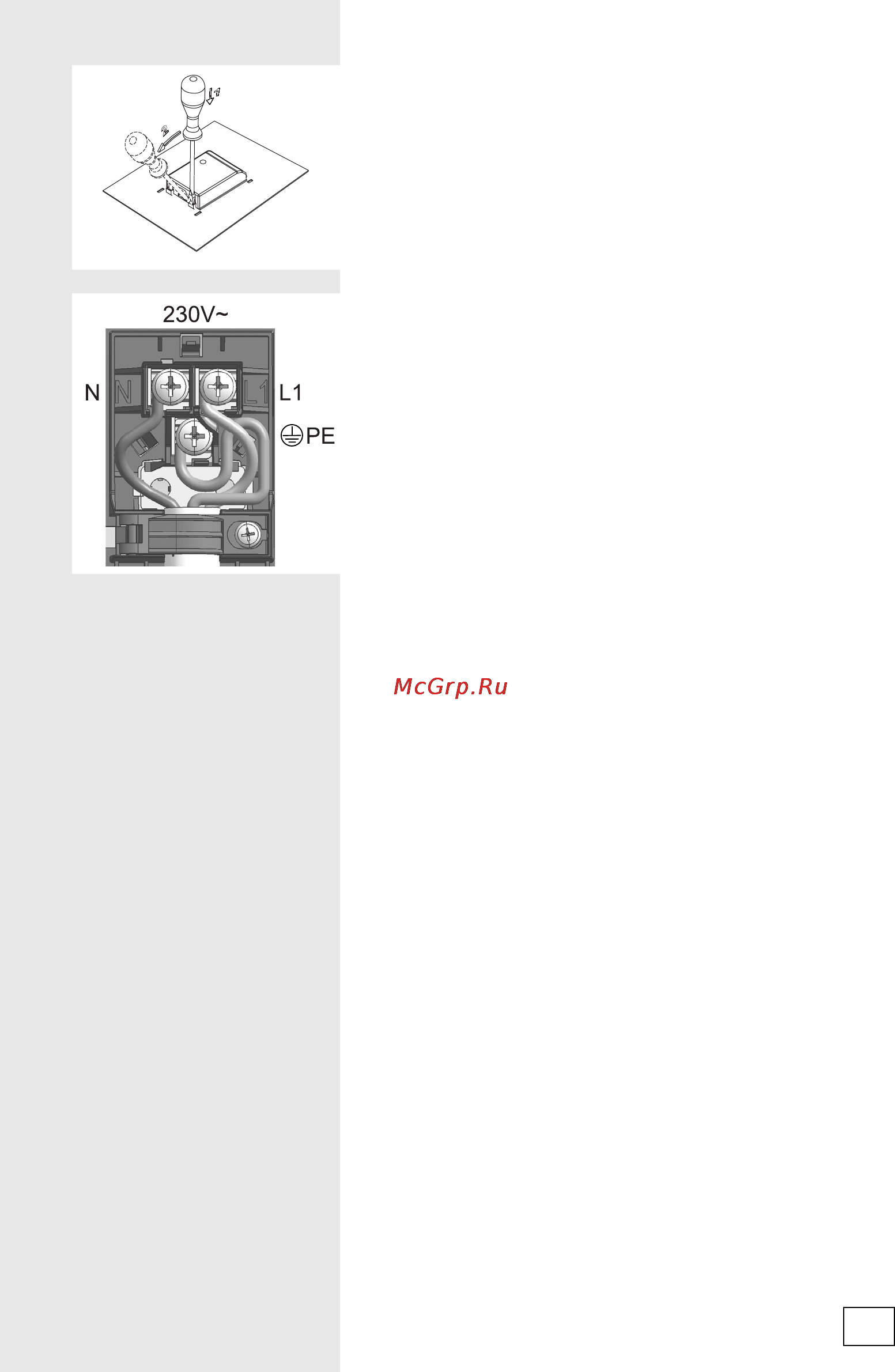

Процесс подключения
• На задней стенке прибора откройте крышку клеммной
колодки, для чего отверткой подденьте защелки, как
показано на крыше колодки.
• Присоединительный кабель обязательно проложите
через зажим, предотвращающий избыточное натяжение
кабеля. Если зажим не установлен, расположите его так,
чтобы одним краем он накладывался на корпус клеммной
колодки.
• Подсоединение производится согласно одной
из
приведенных схем. В зависимости от напряжения в сети
поставьте перемычки соответствующим образом.
• Винты кабельного зажима крепко затяните и закройте
крышку колодки.
Цвета проводов
L1, L2, L3 = провода, подводящие напряжение. Как правило,
цвета проводов: черный, черный, коричневый.
N = нейтральный провод. Обычно цвет провода синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод заземления. Цвет
провода — зелено-
желтый.
45
