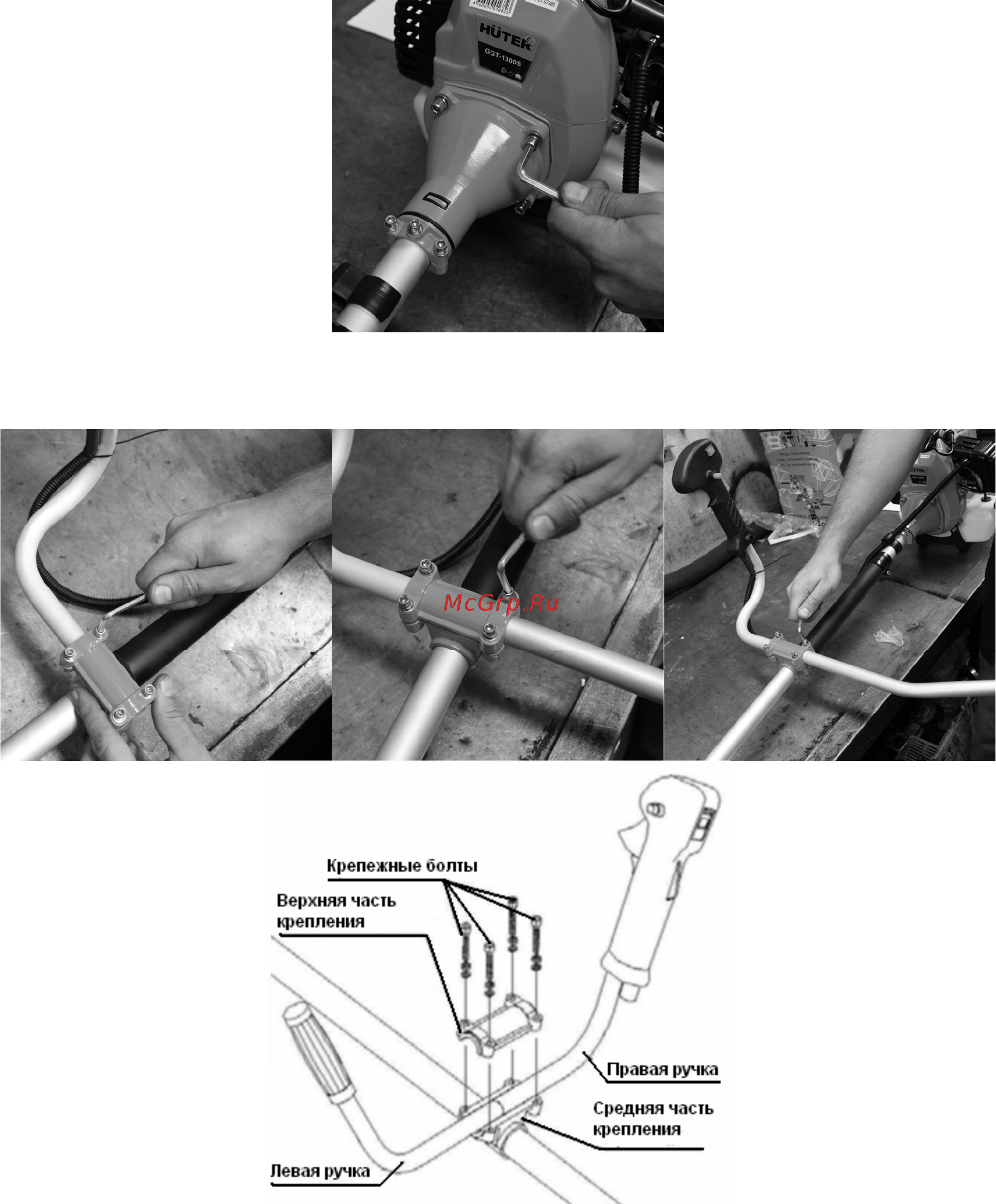

Присоедините двигатель к штанге и закрепите большими болтами из комплекта Для крепления рукоятки управления к штанге используется узел крепления рукоятки управления Он состоит из верхней части крепления крепежных болтов нижней и средней частей крепления расположенной на штанге Порядок установки рукоятки управления на штангу Взять среднюю часть крепления рукоятки управления и поместить в углубление Правую рукоятка управления и левую рукоятки на равном удалении от центра Установить в пазы верхнею часть крепления в прорези расположенные на средней части крепления Скрепить верхнюю и среднюю часть крепления с помощью болтов ПРИМЕЧАНИЕ Рукоятка состоит из двух частей для обеспечения возможности их раздельной регулировки Предусмотрена возможность регулирования положения рукоятки 7
