ПОДГОТОВКА К РАБОТЕ

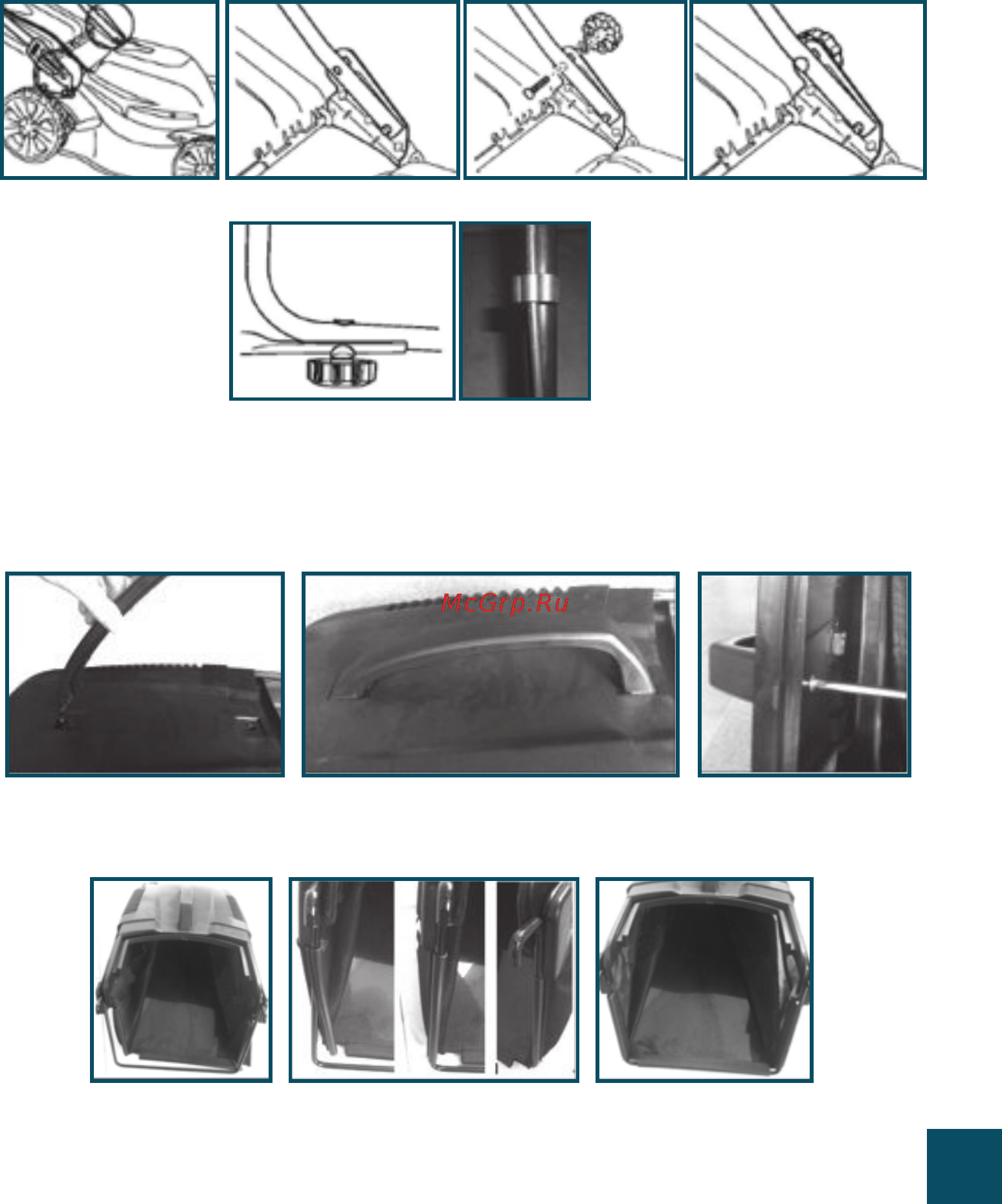

Сборка складной ручки

1 Зафиксируйте нижнюю ручку на корпусе газонокосилки с помощью фиксаторов

(рис. 1A/1B/1C/1D).

2 Вытащите верхнюю ручку, зафиксируйте верхнюю и нижнюю ручку между собо с помощью

фиксаторов (рис. 1E).

3 Прикрепите фиксатор провода и прикрепите к нему провод (рис.1F).

рис. 1A рис. 1B рис. 1C рис. 1D

рис. 1E рис. 1F

Сборка и установка травосборника

1 Установите ручку на травосборник (рис. 2A/2B/2C). Сначала вставьте один ее конец, затем

приверните второй конец винтом ST4.8*19.

рис. 2A рис. 2B рис. 2C

2 Положите матерчатую сумку в металлический каркас. Закрепите сумку с помощью фиксаторов

(рис. 2D/2E/2F).

рис. 2D рис. 2E рис. 2F
