Электрический инфракрасный обогреватель

ВНИМАНИЕ!

Работы по монтажу инфракрасного обогревателя и подклю-

чению его к электрической сети должны производить только

квалифицированные специалисты в соответствии с «Правилами

устройства электроустановок» и «Правилами техники безопасно-

сти при эксплуатации электроустановок».

4. СБОРКА И УСТАНОВКА

1. Подвесьте и закрепите обогреватель на установленных крепёжных элементах.

2. Раскройте заводскую упаковку и аккуратно извлеките из неё прибор и монтажный ком-

плект.

3. С помощью винтов, перевернув обогреватель пластиной вниз, прикрепите кронштейны к

корпусу обогревателя.

4. В соответствии с рис. 3 и таблицами 3 определите место установки обогревателя на по-

толке или потолочных конструкциях с соблюдением минимальных расстояний от предметов

и минимального расстояния от пола.

5. Удерживая вручную, установите обогреватель с кронштейнами в возможном месте раз-

мещения и по отверстиям в кронштейне, после чего разметьте места для установки крепёж-

ных элементов (в комплект поставки не входят) в элементах конструкции, к которым под-

вешивается обогреватель. Также допускается, используя измерительный инструмент, снять

размеры между осями отверстий для крепления в кронштейне и отложить их на элементе

конструкции.

6. Открутите винты, снимите кронштейны с обогревателя и закрепите их, с помощью крепежа

в элементе конструкции, по отмеченным местам.

6. Удерживая обогреватель, навесьте его на закреплённые кронштейны и затяните винты.

модель

А, мм B, мм L, мм

H-HC2-08-UI689

780 125 1180

H-HC2-10-UI690

1200 125 1620

H-HC2-20-UI691

1200 250 1620

Таблица 2

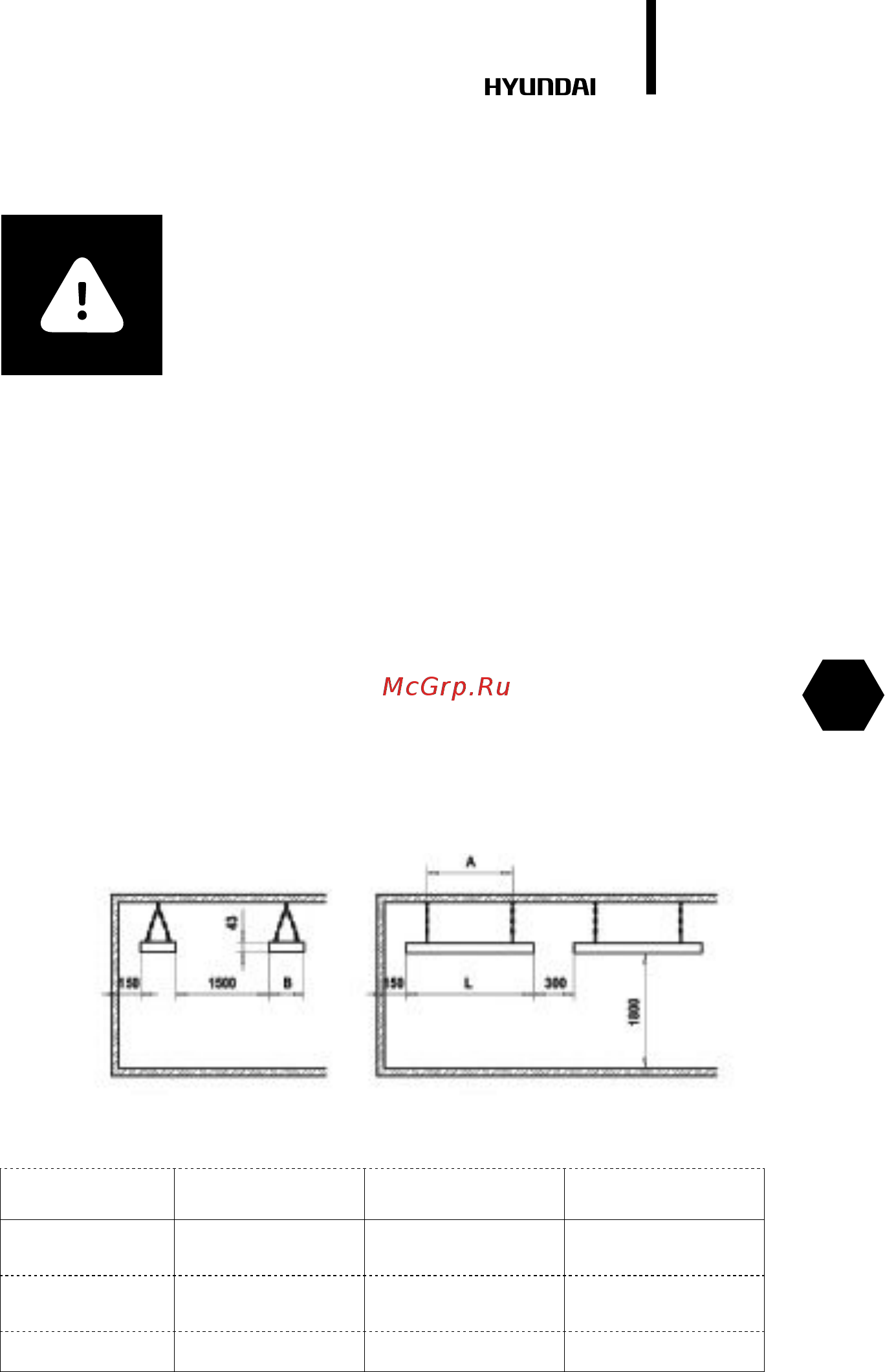

Рис. 2

Модели H-HC2-08-UI689, H-HC2-10-UI690, H-HC2-20-UI691
