Электрический тепловентилятор

RU RU

Расшифровка артикула

H-HGХ-ХХ-UIXXХ

Индивидуальный код модели

Номинальная потребляемая мощность

02 – номинальная потребляемая мощность 2 000 Вт

03 – номинальная потребляемая мощность 3 000 Вт

05 – номинальная потребляемая мощность 5 000 Вт

06 – номинальная потребляемая мощность 6 000 Вт

09 – номинальная потребляемая мощность 9 000 Вт

12 – номинальная потребляемая мощность 12 000 Вт

15 – номинальная потребляемая мощность 15 000 Вт

Номер серии

Тип прибора

H-HG – электрический тепловентилятор (тепловая пушка)

Устройство

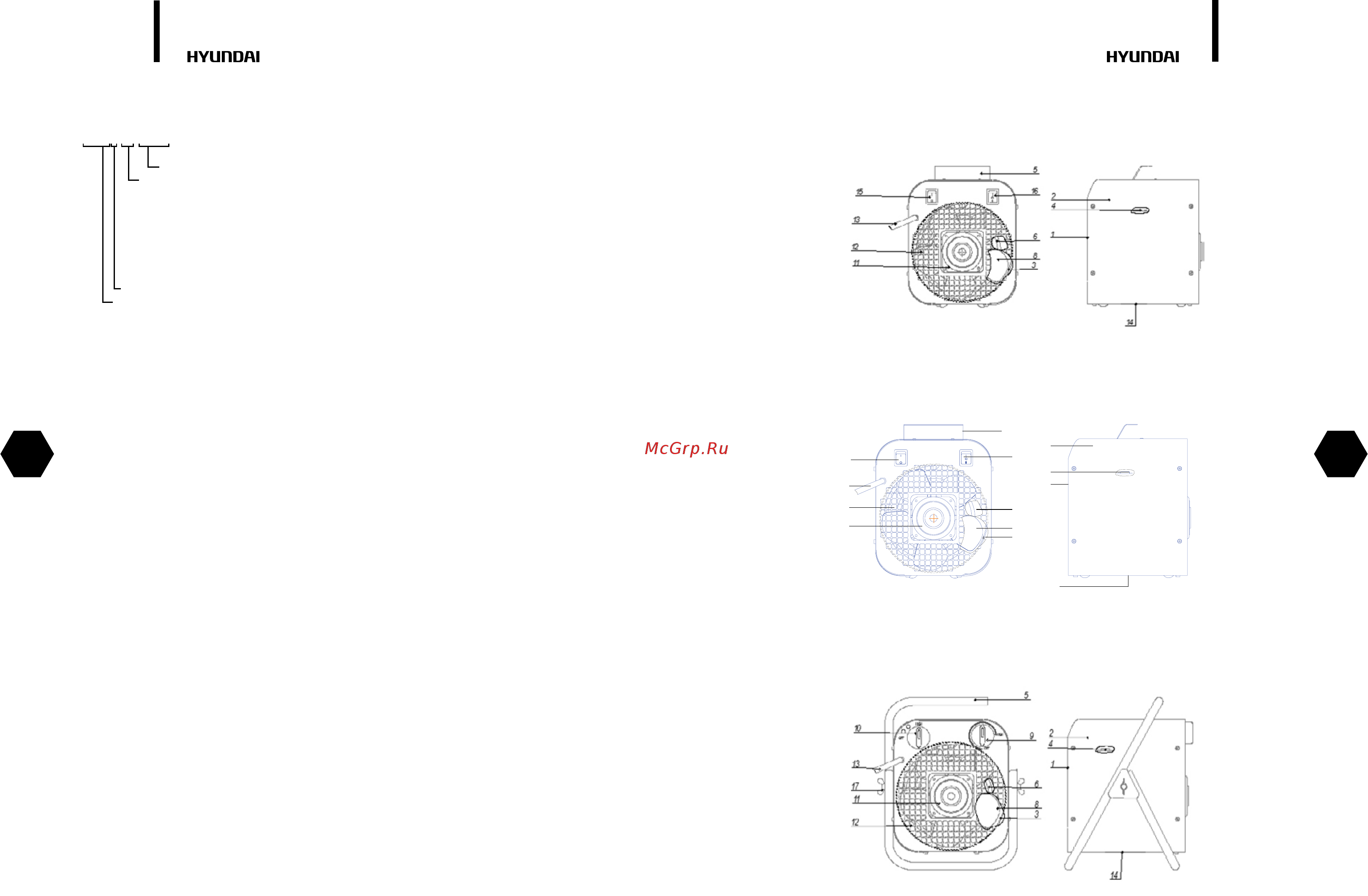

Тепловентилятор состоит из основных частей в соответствии с рисунком 1, 2, 3, 4, 5

1. Воздуховыпускная решётка

2. Внешний корпус

3. Внутренний кожух

4. Ограничитель температуры

5. Ручка для перемещения

6. Нагревательный элемент

7. Реле силовое

8. Крыльчатка

9. Ручка термостата

10. Ручка переключателя режимов работы

11. Электродвигатель

12. Воздухозаборная решётка

13. Сетевой шнур*

14. Идентификационная наклейка

15. Выключатель сети и электродвигателя

16. Выключатель режимов работы

17. Винт регулировки угла наклона

* – с бытовой вилкой для приборов мощностью 2000 Вт и 3000 Вт; промышленной вилкой

для остальных приборов

Н-НG1-02-UI500

Рис. 1

Н-НG1-03-UI501

Рис. 2

Н-НG2-02-UI502

Рис. 3
