3

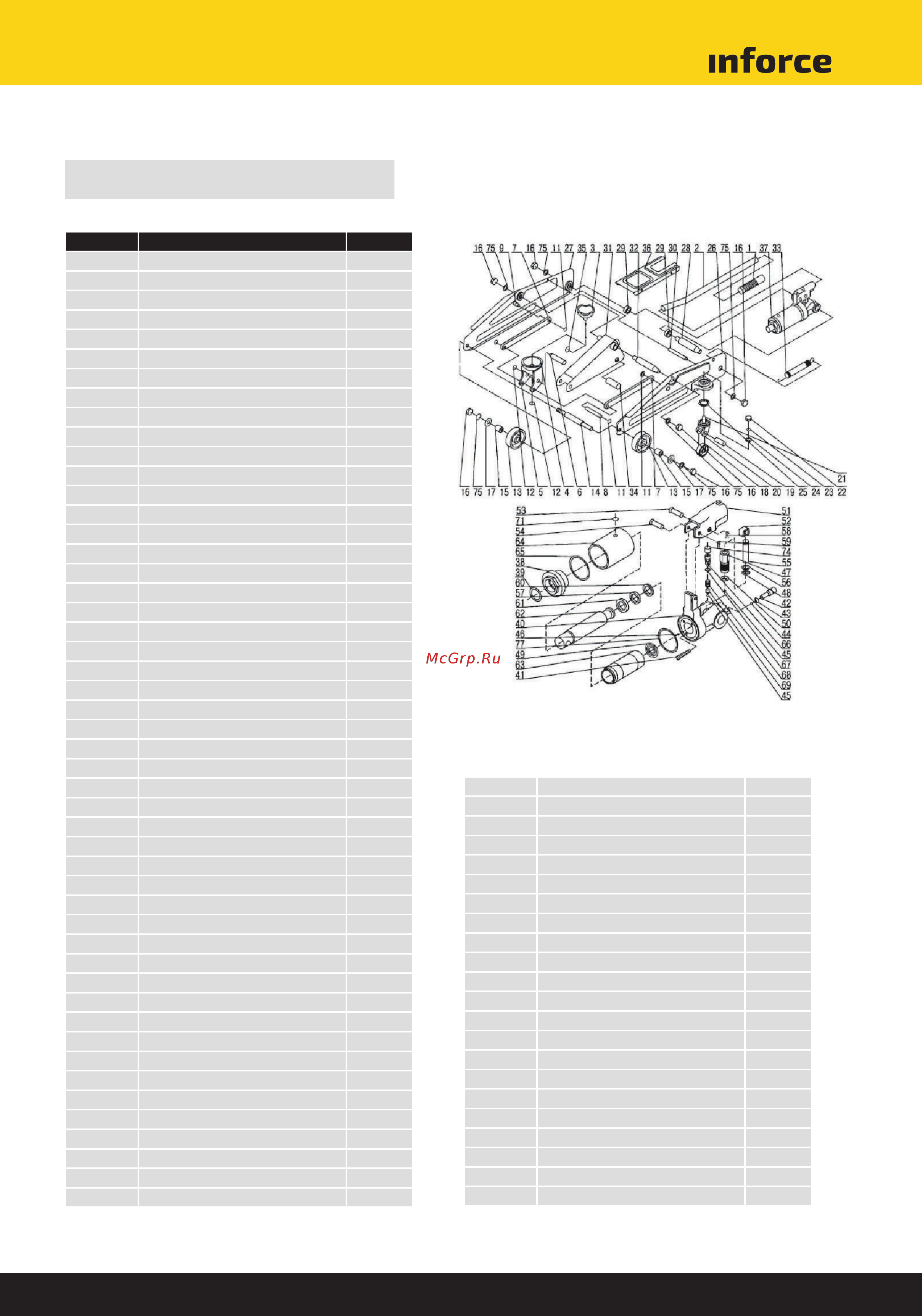

Устройство изделия

Номер Наименование Кол-во

1 Насадка 1

2 Ручка 1

3 Пята А 1

4 Пята В 1

5 Крепление пяты 1

6 Штифт крепления седла 1

7 Радиусное соединение 2

8 Осевое соединение 1

9 Штифтовое соединение 2

11 Стопорное кольцо 2

12 Стопорное кольцо 1

13 Переднее кольцо 2

14 Осевой вал переднего колеса 1

15 Прокладка переднего колеса 2

16 Гайка 6

18 Плоская шайба 4

19 Роликовое колесо 2

20 Осевой вал роликового колеса 2

21 Болт роликового колеса 2

22 Гайка 2

23 Стопорная шайба 2

24 Плоская шайба 2

25 Стальной шарик подшипника 16

26 Боковой элемент левый 1

27 Боковой элемент правый 1

28 Анкерный болт 1

29 Прокладочная труба 2

30 Осевой вал боковой стенки 1

31 Подъемный рычаг 1

32 Осевой вал подъемного рычага 1

33 Возвратная пружина 1

34 Главный поперечный штифт 1

35 Стопорное кольцо 1

36 Крышка 1

37 Узел гидравлической системы 1

38 Верхняя гайка 1

39 Уплонительное кольцо 1

40 Корпус гидравлической системы 1

41 Сетчатый фильтр 1

42 Выпускной клапан 1

43 Кольцевое уплотнение 1

44 Стальной шарик 1

45 Стальной шарик 2

46 Стальной шарик 1

47 Цилиндр насоса 1

48 Кольцевое уплотнение 1

49 Шайба 1

50 Сетчатая шайба насоса 1

51 Втулка ручки 1

52 Сцепка поршня 1

53 Поршневой палец 1

54 Соединительный болт 1

55 Поршень 1

56 Опорное кольцо 1

57 Опорное кольцо 1

58 Шплинт 2

59 Шплинт 1

60 Насадочное кольцо 1

61 Сальник силового цилиндра 1

62 Силовой цилиндр 1

63 Цилиндр 1

64 Масляная камера 1

65 Шайба 2

66 Регулировочный винт 1

67 Кольцевое уплотнение 1

68 Пружина 1

69 Управляющая пружина 1

71 Пробка 1

74 Защитный колпачок 1

75 Пружинная шайба 6

77 Шайба 1
