2 3

Перед проведением сварочных работ внимательно прочитайте указания по безопасности, приведенные

в данной инструкции. Несоблюдение нижеизложенных правил сделает неэффективной систему безопас-

ности, предусмотренную производителем, что в свою очередь может стать причиной тяжелых травм (удар

электрическим током) либо нанести ущерб имуществу (пожар).

Настоящие сварочные аппараты представляют собой выпрямители стабилизированного тока и предна-

значены для дуговой сварки постоянным током, контролируемой мостовым транзистором. Особые харак-

теристики данной системы регулирования (инвертор), такие как высокая скорость и точная регулировка,

обеспечивают высокое качество сварки с использованием штучного сварочного электрода.

Сварочный аппарат повышает частоту сети с 50/60 Гц до более чем 100 кГц, понижает напряжение и гене-

рирует мощный постоянный ток для сварки посредством широтно-импульсной модуляции.

Инверторная система позволяет также значительно снизить объемы трансформатора и реактивное со-

противление. Такое снижение объема и веса улучшает мобильность сварочного аппарата.

Сварочные аппараты инверторного типа обладают рядом преимуществ: устойчивость дуги, легкость кон-

троля ванны расплава, простота установки и эксплуатации, высокое качество и широкая область примене-

ния.

1. Сварочный аппарат - 1 шт

2. Руководство по эксплуатации - 1 шт

3. Гарантийный талон - 1 шт

4. Кабель электрододержателя - 1 шт

5. Кабель заземления - 1 шт

6. Щиток защитный - 1 шт

7. Зачистная щетка - 1 шт

Место установки

Установить сварочный аппарат таким образом, чтобы не загораживать отверстия для охлаждающего воз-

духа (принудительная циркуляция вентилятором). Не допускается попадание в сварочный аппарат агрес-

сивных паров, пыли, влаги и т.д.

Подсоединение аппарата к питающей электросети

Установить на питающий кабель соответствующую требованиям штепсельную вилку (стандарт 2Р+Т) с

соответствующей токопропускной способностью, снабженную наконечником для заземления, к которому

будет присоединен желто-зеленый провод кабеля. Подготовить соответствующую требованиям розетку,

оснащенную плавким предохранителем или автоматическим выключателем.

Подключение сварочных кабелей

Выполнение любых подсоединений к сварочному контуру должно производиться при отключенном от

питающей сети сварочном аппарате.

Сварочный кабель – электрододержатель. Подсоединяется к положительному полюсу (+).

Обратный кабель. Подсоединяется к отрицательному полюсу (–). Другим концом должен подсоединяться к

свариваемому изделию или рабочему месту как можно ближе к выполняемому шву.

ВНИМАНИЕ!

• Подсоединяемые кабели должны быть прочно вставлены в штепсели, что позволит обеспечить необхо-

димый электрический контакт. Слабые соединения быстро приведут к перегреву, скорому износу и потере

эффективности.

• Не используйте сварочные кабели длиной более 10 м.

• Не используйте металлические конструкции, не являющиеся частью свариваемого изделия, для заме-

ны возвратного кабеля сварочного тока, так как это нарушит безопасность и приведет к некачественной

сварке.

• Избегайте прямых контактов со сварочным контуром. В состоянии покоя ток, вырабатываемый генера-

тором, может быть опасен.

• Перед установкой аппарата и выполнением любой операции по проверке или ремонту отсоединяйте

аппарат от розетки питания.

• Электрическое подсоединение производите в соответствии с общими нормами безопасности.

• Сварочный аппарат должен быть заземлен.

• Убедитесь в правильном заземлении розетки питания.

• Не используйте аппарат в мокрых или влажных помещениях. Не выполняйте сварку под дождем.

• Не работайте с кабелем с поврежденной изоляцией или ослабленными соединениями.

• Не производите сварку на контейнерах, емкостях или трубах, содержащих легковоспламеняющиеся ма-

териалы, газы или горючие жидкости.

• Избегайте сварки материалов, очищенных хлоросодержащими растворителями, и вблизи от таких рас-

творителей.

• Удаляйте из зоны проведения работ все легковоспламеняющиеся материалы (дерево, бумагу и т.д.).

• Следите за обеспечением достаточного воздухообмена или состоянием средств для удаления сварочно-

го дыма.

• Защищайте глаза с помощью фильтрующих очков, установленных на маску или каску. Используйте спе-

циальную одежду или перчатки для защиты открытых участков кожи от ультрафиолетовых лучей дуги.

• Не используйте сварочный аппарат для размораживания труб.

• Во избежание опрокидывания устанавливайте аппарат на ровных поверхностях.

Внимание

Общие сведения

Комплектация

Присоединение, регулировка

и устройства сигнализации

Меры безопасности

при работе с оборудованием

Техническая

характеристика

IN-200S IN-220S IN-250S

Напряжение сети

электропитания, В

220 (+10%, -30%) 220 (+10%, -30%) 220 (+10%, -30%)

Частота тока в сети

электропитания, Гц

50/60 50/60 50/60

Диапазон регулировки

тока, А

20 – 200 20 – 220 20 – 250

Рабочий цикл, % * 60 60 60

КПД, % 85 85 85

Коэффициент мощности 0,93 0,93 0,93

Степень защиты IP21S IP21S IP21S

Максимальный диаметр

электрода, мм

5 5 6

Вес, кг 6,0 6,09 6,21

Габариты, мм 167 x 295 x 352 167 x 295 x 352 167 x 295 x 352

наличие функций HOT start, Arc-force и Anti stick

Рабочий цикл указывает время, в течение которого сварочный аппарат вырабатывает

соответствующий ток. Выражается в процентах исходя из 10 минут за цикл.

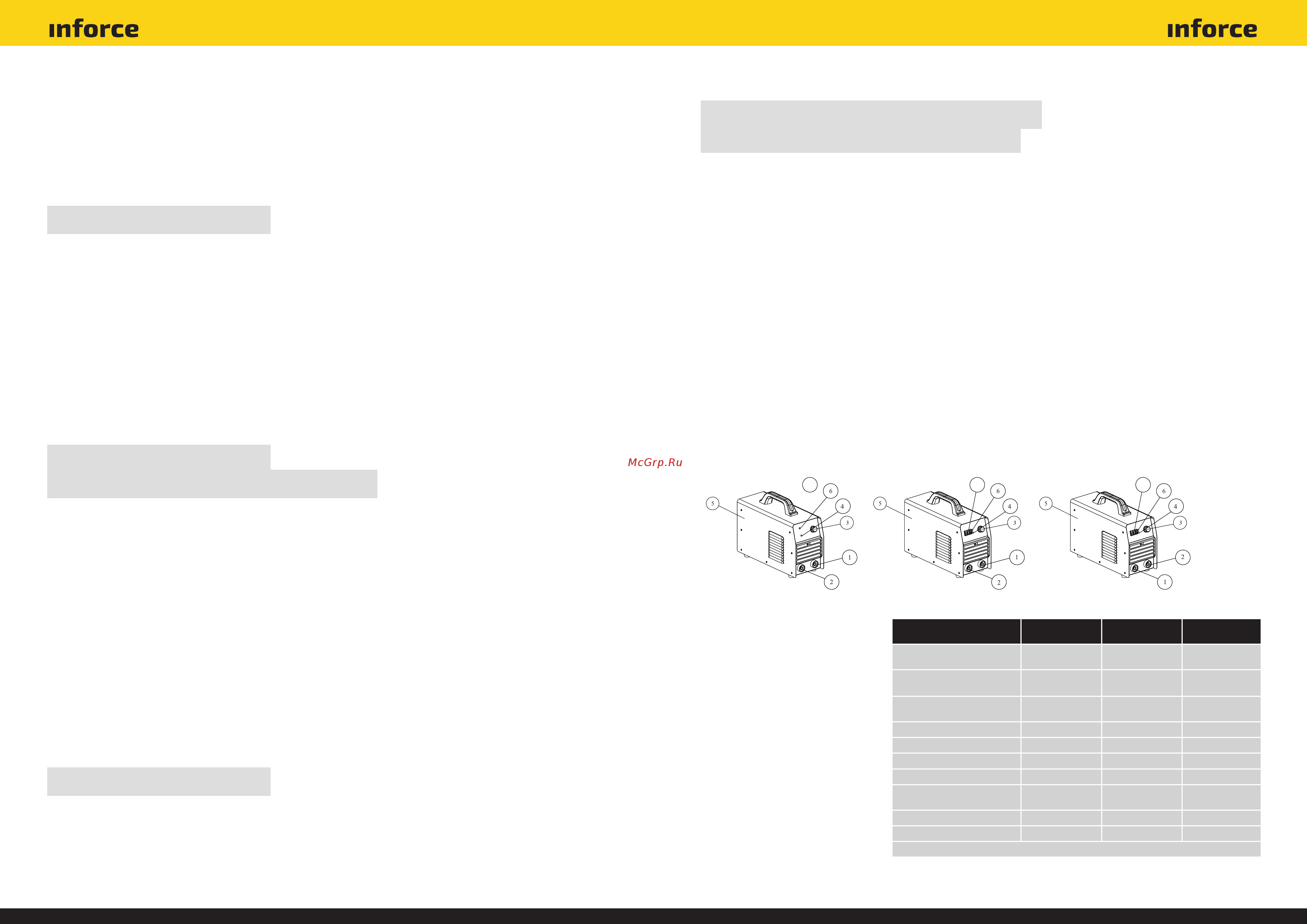

рис. А

1 – Положительный штепсель (+) для

подсоединения сварочного кабеля

2 – Отрицательный штепсель (–) для

подсоединения обратного кабеля

3 – Потенциометр. Регулирует свароч-

ный ток, отображаемый на градуиро-

ванной шкале в амперах. Позволяет

выполнять регулировку во время

проведения сварочных работ

4 – Индикатор термостатической за-

щиты. Выключен, если сварочный ап-

парат работает нормально. Включение

индикатора свидетельствует о том, что

превышена температура внутри аппа-

рата и сработала термическая защита.

Аппарат при этом включен, но питание

не подается до тех пор, пока не будет

достигнута нормальная температура.

После необходимого охлаждения ап-

парат запускается автоматически

5 – Тумблер включения/выключения

аппарата

6 – Питание

7 – Индикатор силы тока

IN-200S IN-220S IN-250S
