Установка MMA.
1. На сварочном аппарате есть два разъема «+» и «-». Вставьте кабеля в разъемы. При неплотном подсо-
единении кабелей, возможны повреждения, как кабельного разъема, так и источника питания. При необ-
ходимости, подтяните соединение гаечным ключом.
2. При сварке штучным электродом кабель электрододержателя должен быть подсоединен к одному из
разъемов «+» или «-» , а обратный кабель от заготовки – к другому разъему «-» или «+», в зависимости от
полярности сварки. с газом заварка кратера без газа 10
3. В общем случае существует два способа подключения сварочного оборудования для работы на посто-
янном токе:
• прямая полярность - электрододержатель подсоединён к разъему «-», а заготовка к «+»;
• обратная полярность – заготовка подсоединена к разъему «-», а электрододержатель к «+».
4. Выбирайте способ подключения в зависимости от конкретной технологической ситуации и типа элек-
трода. Неправильное подключение оборудования может вызвать нестабильность горения дуги, разбрыз-
гивание расплавленного металла и прилипание электрода.
5. Избегайте использования неоправданно длинных, кабеля электрододержателя и обратного кабеля,
увеличивайте тогда, также и диаметры кабелей, с целью уменьшения падения напряжения на кабелях. В
общем случае, постарайтесь просто придвинуть источник ближе к зоне сварки, т.к. сравнительно неболь-
шой вес источника, это вполне позволяет.
Схема установки.
Эксплуатация.
1. Установите выключатель сети в положение «Вкл.», заработает встроенный вентилятор, а амперметр
будет показывать заданное значение тока.
2. Включите режим MMA в передней панели и установите требуемую величину силы сварочного тока с по-
мощью ручки управления «сварочный ток».
3. Обычно значения сварочного тока устанавливают следующим образом: ø2,5 мм. – 70-100А; ø3,2 мм.-
110-160А; ø4,0 мм. – 170-220А; ø5,0 мм. – 230- 280А.(см. документацию на используемые сварочные
электроды)
Switching box

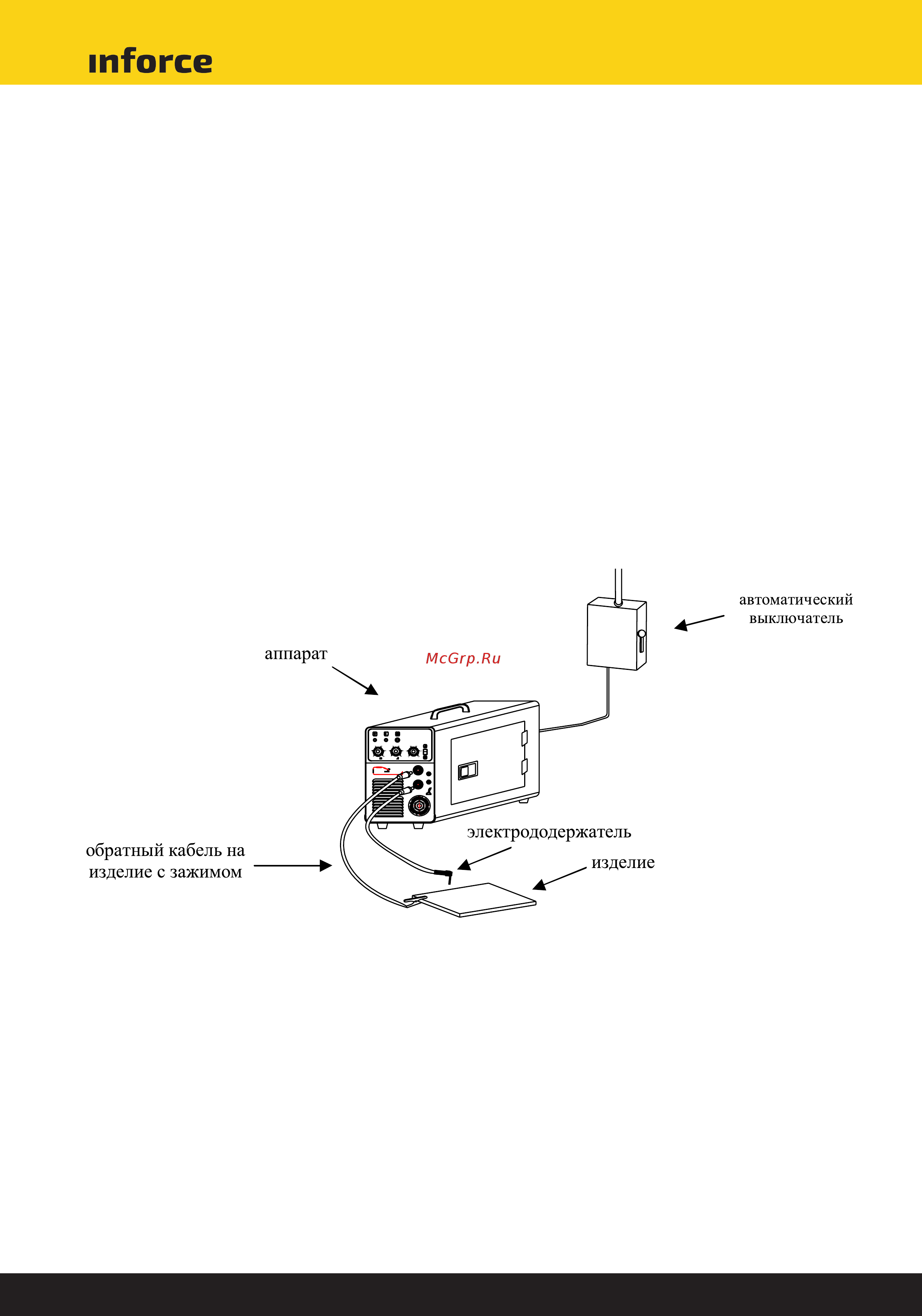

Рисунок 5. Схема установки.
