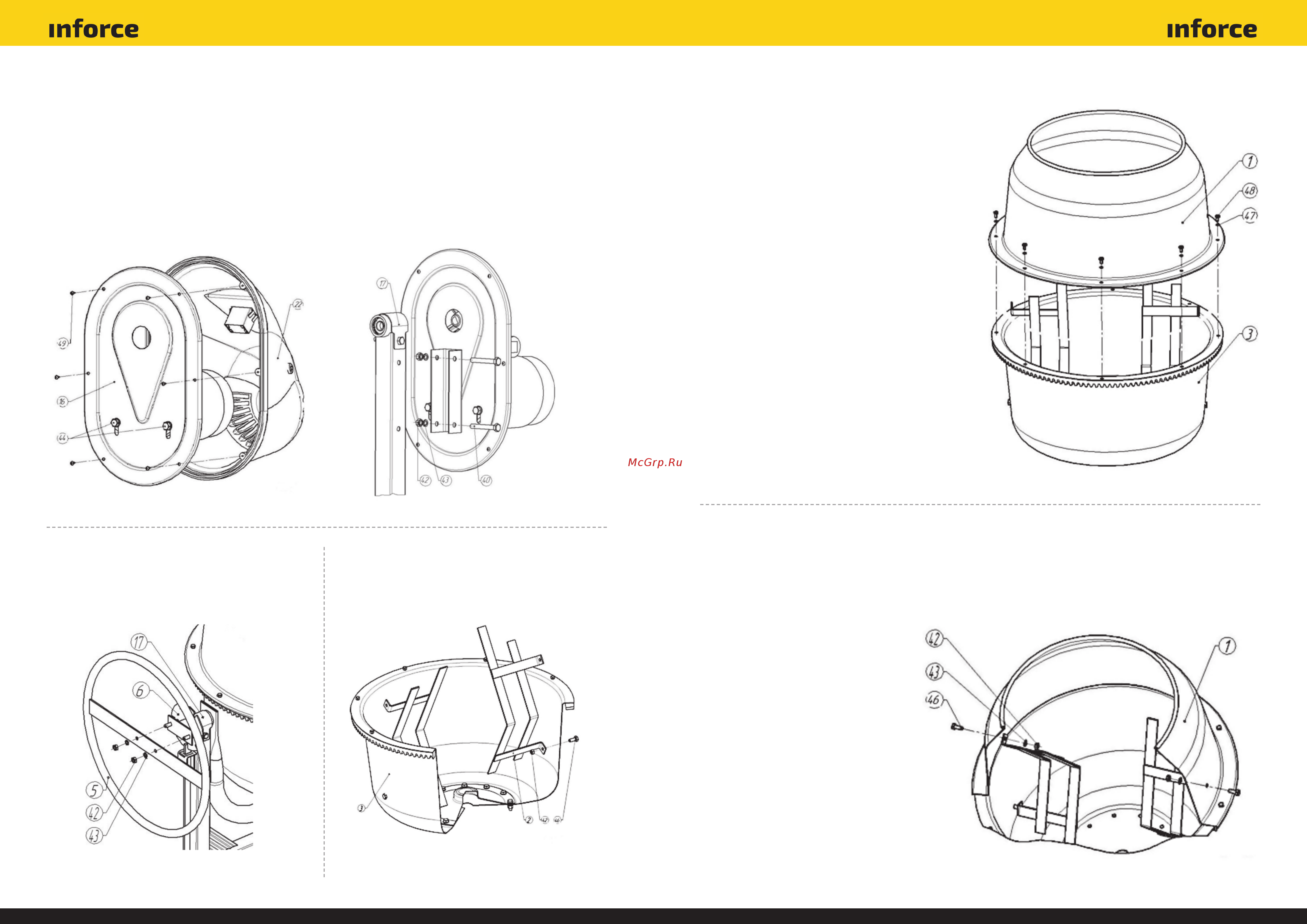

Установка моторного блока

1. Отвернуть крепежные саморезы 49 (6 шт.) и снять кожух электродвигателя 22.

Внимание! При снятии кожуха не разъединять контакты двигателя и кнопки.

2. Достать из кожуха ремень и шкив.

3. Закрепить моторный блок к раме с закрепленным хомутом 17, используя болт 40 (2 шт.), гайку 42 (2 шт.) и

шайбу гровер 43 (2 шт.).

Установка лопаток на нижней половине бака

Закрепить лопатки 2 на нижней половине бака 3,

используя болт 46 (2 шт.), гайку 42 (2 шт.).

Установка штурвала

Установить штурвал 5 на коромысло в сборе с ра-

мой и хомутом 17, используя болт 44 (2 шт.), гайку

42 (2 шт.) и шайбу гровер 43 (2 шт.).

Установка верхней половины бака

1. С нижнего бака 3 вывернуть болты 48 (8 шт.) с

шайбами 47 (8 шт.).

Внимание! Не выкручивать 2 болта напротив отвер-

стий крепления лопаток: они фиксируют венец для

удобства монтажа.

2. Нанести уплотнительный герметик на нижний бак

3 с внутреннего края бака.

3. Верхний бак 1 установить на нижнем баке 3 так,

чтобы отверстия лопаток совпали с отверстиями на

лопатках.

4. Соединить верхний бак, нижний бак и венец, ис-

пользуя болты 48 (8 шт.) и шайбу гровер 47 (8 шт.).

Закрепление лопаток к верхней половине бака

Закрепить лопатки через отверстия в верхней поло-

вине бака, используя болт 46 (2 шт.), гайку 42 (2 шт.)

и шайбу гровер 43 (2 шт.). При необходимости подо-

гнуть лопатки для совпадения отверстий.
