11

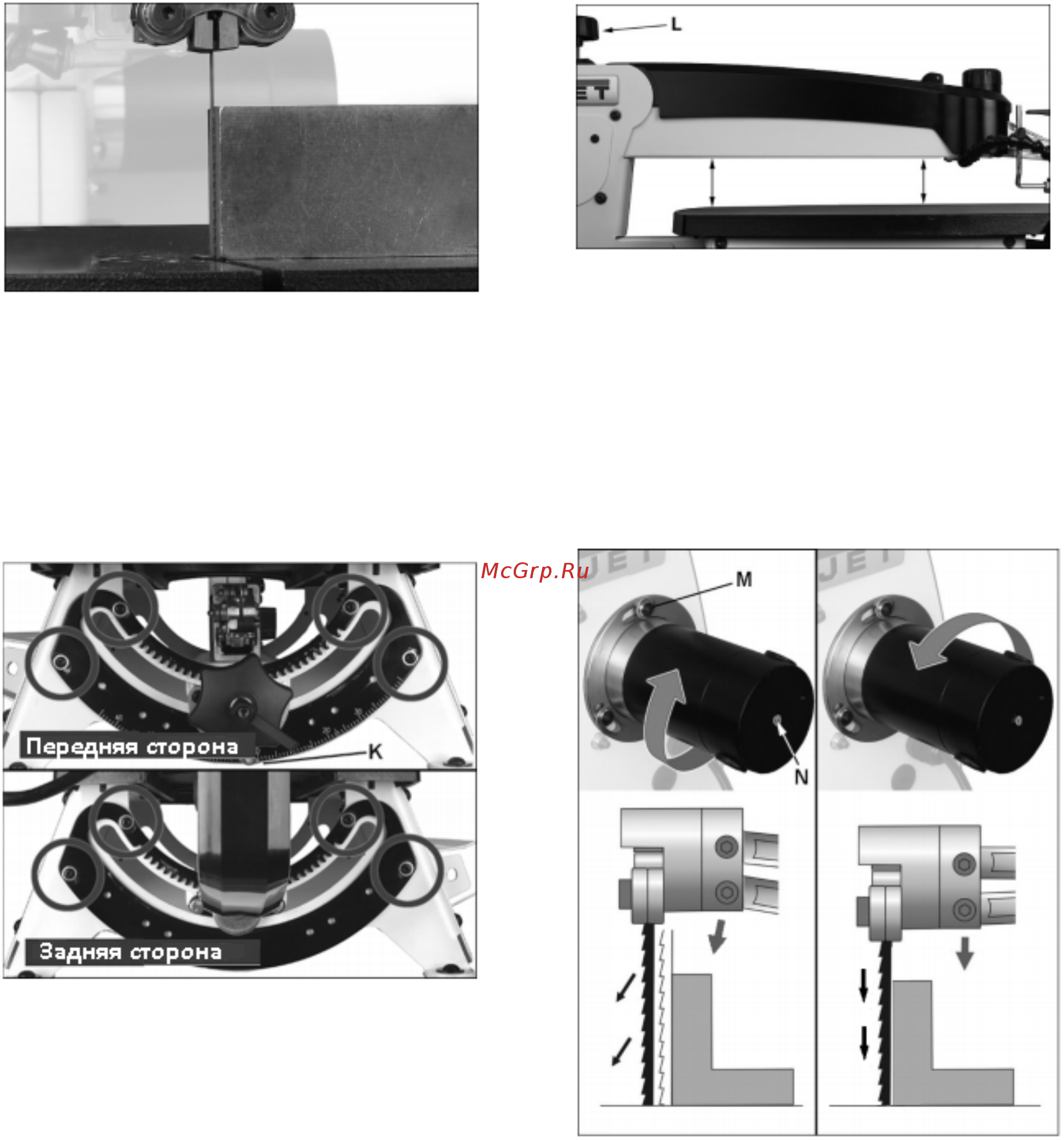

Рис. 19
Если пилка не перпендикулярна столу:
Сначала проверьте, что установочные винты (G, Рис.
16) выступают в зону зажима на одинаковое
расстояние. При необходимости отрегулируйте.
Если пилка по-прежнему не перпендикулярна столу,
ослабьте восемь винтов (K, Рис. 20) спереди и сзади
станка и отрегулируйте планки поворотной опоры.
Рис. 20
5.7 Регулировка качания пилки
Для более быстрого распила пилку можно
отрегулировать так, чтобы она совершала
незначительное движение вперед при ходе вниз,
врезаясь в материал.
Для более медленного распила или работы над
мелкими деталями предпочтительным является строго
вертикальное движение пилки.
Данный вид регулировки производится исходя из
предпочтений пользователя.
Выключите станок, выньте вилку из розетки.
Сначала проверьте, чтобы верхняя рама
располагалась параллельно поверхности стола.
Надавите на раму и вращайте ручку регулировки
положения рамы (L, Рис.21) до тех пор, пока рама не
выставится параллельно столу.
Рис. 21
Положите на стол рядом с пилкой прямоугльный
деревянный брусок.
Ослабьте винты на фланце двигателя (М, Рис. 22) с
помощью 4 мм шестигранного ключа. Винты следует
ослабить ровно настолько, чтоб двигатель мог
вращаться.
Покрутите вал двигателя (N) с помощью шлицевой
отвертки и проследите за движением пилки.
Рис. 22
Проверните весь двигатель рукой, чтобы изменить
характер качания. Вращение двигателя по часовой
стрелке сделает движение пилки более динамичным.
Примечание:
Если необходимо провернуть двигатель дальше,
отключите станок и закрутите монтажные винты
двигателя во вторую группу отверстий.
Когда желаемый характер движения пилки будет
отрегулирован, надежно затяните монтажные винты
двигателя (М).
5.8 Фиксация рамы в поднятом положении
Если рама не остается в поднятом положении,
ослабьте шестигранную гайку (Рис. 23) с помощью 14
