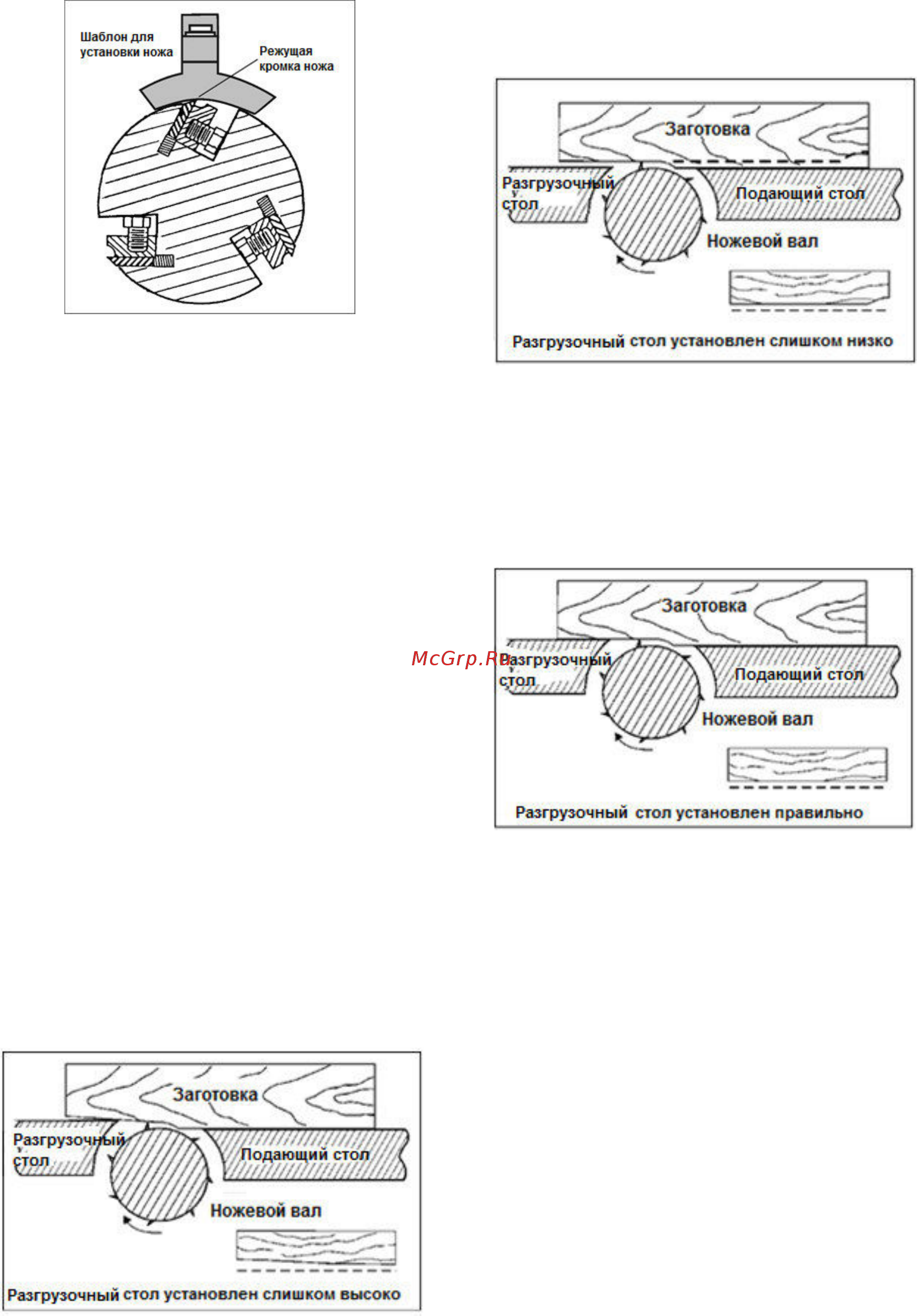

Рис. 13-2
Установка приемного стола
Для обеспечения точности при выполнении
большинства операций фугования приемный
стол должен быть установлен точно на одном
уровне с режущей кромкой ножа в самой
верхней точке его вращения.
1. Максимально поднимите разгрузочный
стол и положите поперек него
поверочную линейку.
2. Проверните ножевой вал, чтобы один из
ножей кромкой достиг наивысшей точки.
3. Опускайте разгрузочный стол до тех
пор, пока линейка не коснется ножа.
Слегка покачайте ножевой вал, чтобы
убедиться, что верхняя кромка ножа
касается поверочной линейки.
Зафиксируйте данное положение
разгрузочного стола.
После установки разгрузочного стола на нужную
высоту, ее не нужно изменять, кроме случаев,
когда требуется выполнить специальные
операции или после замены ножей.
Примеры неправильной установки
разгрузочного стола:
Если разгрузочный стол установлен слишком
высоко, фугованная поверхность заготовки
получится изогнутой (Рис. 14).
Рис. 14
Если разгрузочный стол установлен слишком
низко, в конце обработанной поверхности
заготовка будет иметь скол (Рис. 15).
Рис. 15
В качестве итоговой проверки правильности
установки приемного стола медленно
прострогайте деревянную заготовку длиной 150-
200 мм; она должна твердо лежать на обоих
столах, как показано на Рис. 16, под
обработанной поверхностью не должно быть
зазоров.
Рис. 16
Ограничитель подъема столов
См. Рис. 17.
Ограничитель подъема (Рис. 17) установлен
позади каждого стола. На заводе-изготовителе
он устанавливается на максимальную высоту,
на которую могут быть подняты столы. Если
потребуется регулировка, ослабьте
шестигранную гайку (Рис. 17, Е) и, поворачивая
винт (Рис. 17, F), установите необходимый
уровень. Затяните шестигранную гайку (Рис. 17,
Е).
