6

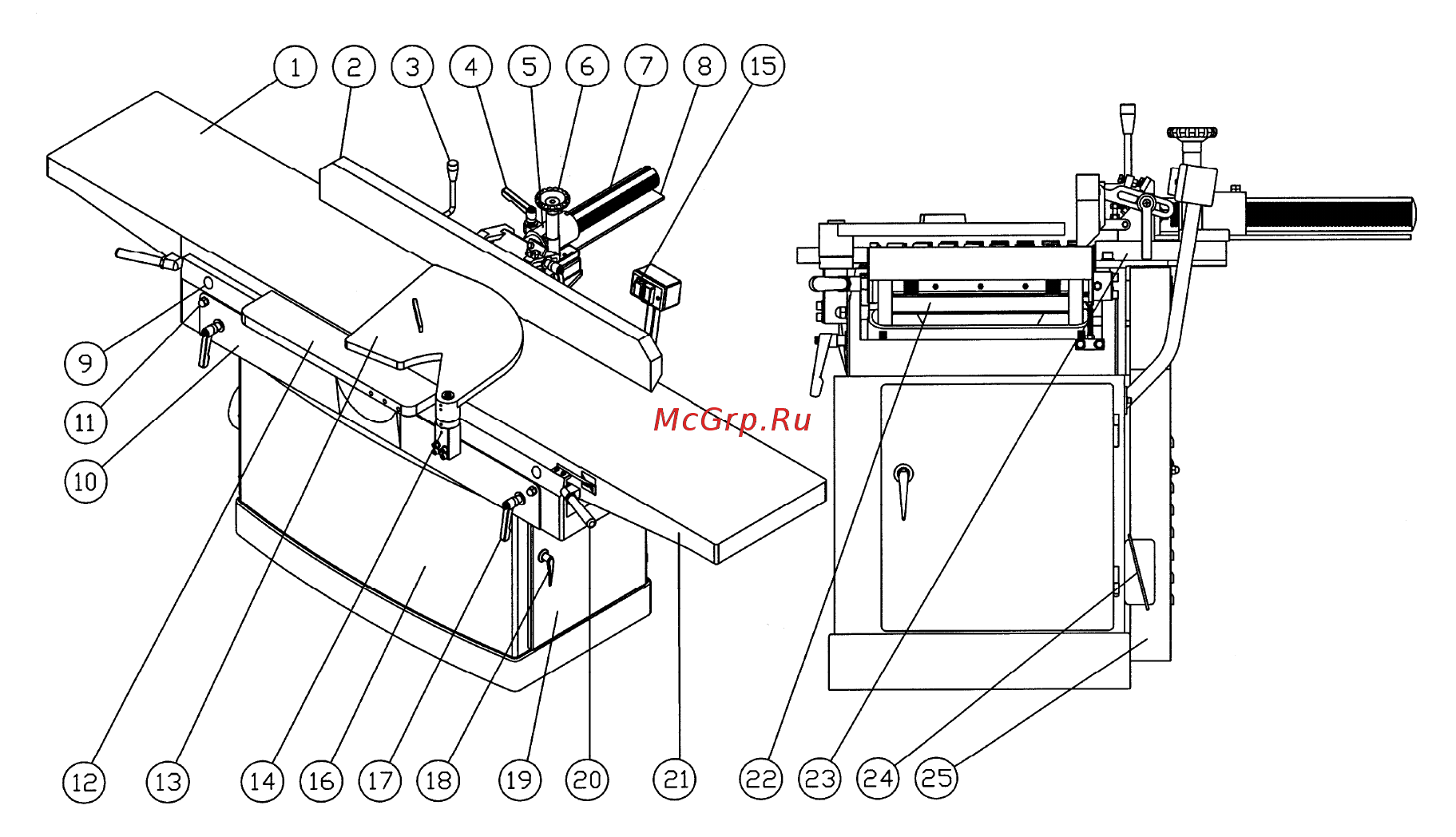

Устройство фуговального станка PJ1696
Рис. 1
1. Разгрузочный стол
2. Упор для заготовки
3. Ручка наклона упора
4. Рычаг фиксатора
5. Стойка колонны упора
6. Рукоятка управления – Вперед/Назад
7. Горизонтальная колонна движения
упора
8. Защитная пластина ножевого вала
9. Эксцентриковая ось
10. Основание для столов
11. Эксцентриковая ось
12. Выступ для изготовления шпунта
13. Защита ножевого вала
14. Кронштейн защиты
15. Кнопки Вкл./Выкл.
16. Стенд
17. Ручка фиксации стола
18. Дверной замок
19. Дверца стенда
20. Ручка подъема/опускания стола
21. Подающий стол
22. Эксцентриковая ось
23. Основание упора
24. Электрическая коробка
25. Крышка приводного ремня
