8
Примечание: допускается
отклонение от параллельности
наружу дальней части
параллельного упора пильному
диску в размере 0,2-0,4 мм. Это
отклонение создает слегка
больший зазор между упором и
пильным диском (его задней
частью), снижая риск застревания
или прижога заготовки по мере ее
подачи. Многие столяры
специально устанавливают упор
таким образом. Учитывайте это
перед регулировкой упора.
Рис. 7

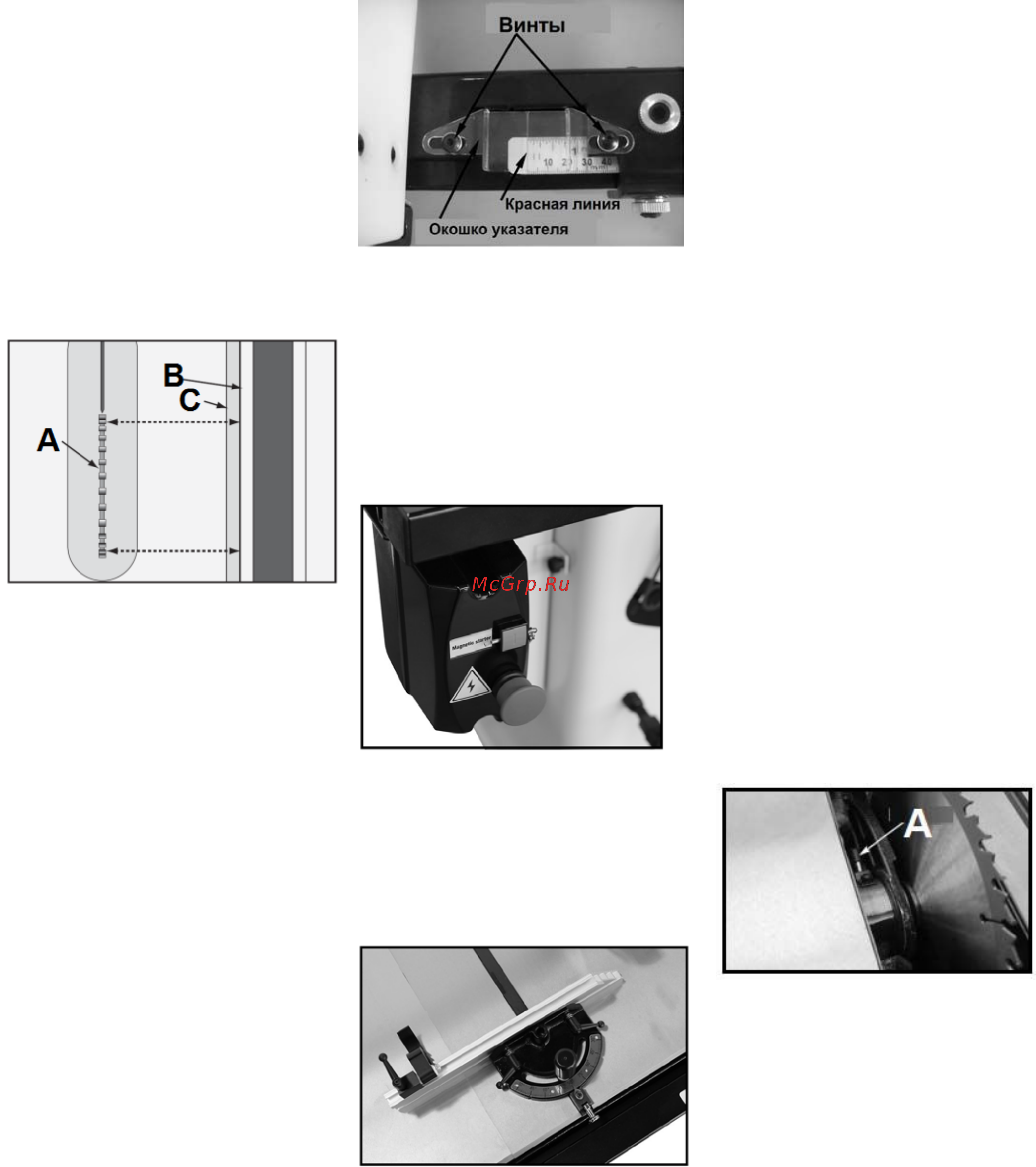

D. Установите шкалу упора (Рис. 8).
Сдвиньте упор так, чтобы он
располагался вплотную к пильному
диску, и зафиксируйте его.
Установите ленточную шкалу
передней направляющей на профиль
упора, убедитесь, что шкала
параллельна упору, а «0» находится
прямо под красной линией на окошке
указателя, как показано на рисунке.
Отметьте карандашом положение
отметки «0» на профиле и снимите
упор; отклейте от ленточной шкалы
защитный слой и аккуратно
совместите «0» на шкале с вашей
меткой.
Если вы допустили ошибку, ослабьте
винты на окошке указателя, сдвиньте
упор к пильному диску, отрегулируйте
окошко указателя так, чтобы красная
линия на окошке располагалась над
отметкой «0» на шкале, затем
затяните винты.
Рис. 8
Установка блока выключателя:
Установите электромагнитный
переключатель снизу в левой части
передней направляющей с помощью
двух болтов с шестигранной головкой
М5-8х8, 5 мм контршайбы и 5 мм
плоских шайб, как показано на Рис. 9.
Рис. 9
Установка приспособления для
распила под углом:
Вставьте приспособление для
распила под углом в Т-образный паз
слева от пильного диска (Рис. 10).
Рис. 10
Установка пильного диска:
Пильный диск установлен на заводе-
изготовителе;
Замена пильного диска:
ВНИМАНИЕ: при замене пильного
диска отключите станок,
поставив переключатель в
положение ВЫКЛ. (OFF) и
отсоединив питающий шнур от
источника питания.
ВНИМАНИЕ: при замене пильного
диска проверьте толщину
расклинивающего ножа, указанную
на нем. Нужно выбрать такой
пильный диск, толщина которого
будет больше толщины
расклинивающего ножа. Более
тонкие пильные диски могут
привести к заклиниванию
заготовки во время распила.
ВНИМАНИЕ: ИСПОЛЬЗУЙТЕ
ТОЛЬКО пильный диски
диаметром 250 мм,
предназначенные для скорости
вращения 3800 об/мин и выше.
A. Снимите узел защитного кожуха
пильного диска и вставку стола.
B. Разблокируйте фиксатор маховика
подъема/опускания пильного диска и
поднимите его на максимальную
высоту.
С. Нажмите на стопорный штифт (А,
Рис. 11) и медленно проворачивайте
пильный диск к себе, пока штифт не
войдет в зацепление с оправкой.
Удерживайте оправку в
зафиксированном положении.
Рис. 11
D. Установите прилагаемый гаечный
ключ с открытым зевом (А, Рис. 12) на
гайку вала (В, Рис. 12).
Поворачивайте ключ против часовой
стрелки, чтобы ослабить гайку.
Снимите гайку, фланец пильного
диска (С, Рис. 12) и пильный диск (D,
Рис. 12).
Е. Установите на вал новый пильный
диск. Убедитесь, что с передней
стороны стола зубья пильного диска
направлены вниз. Установите фланец
и гайку на оправку и надежно
зафиксируйте положение пильного
диска.
