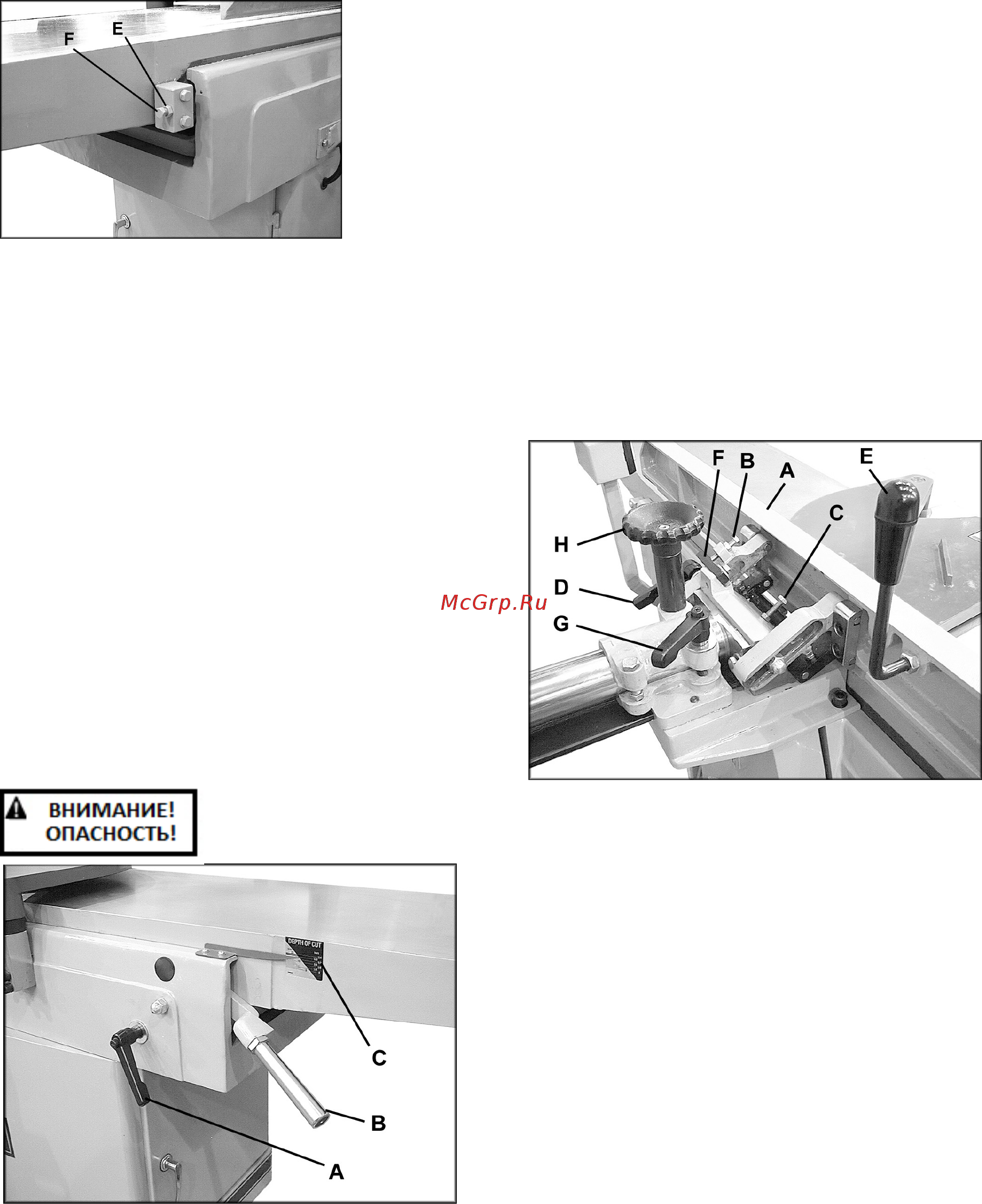

Рис. 17

Регулировка подающего стола

См. Рис. 18

Ослабьте стопорную ручку (Рис. 18, А) и с

помощью регулировочной ручки (Рис. 18, В)

поднимите или опустите подающий стол. На

шкале (Рис. 18, С) показаны значения

перемещения стола. Снова затяните стопорную

ручку (Рис. 18, А).

Рис. 18

Регулировка упора

См. Рис. 19.

Упор заготовки (Рис. 19, А) имеет возможность

наклона назад и вперед на 45°. На упоре

установлены ограничители для углов 90° (Рис.

19, В) и 45° (Рис. 19, С). Точность установки

ограничителей следует проверить с помощью

поверочного угольника или транспортира и при

необходимости отрегулировать.

Для наклона упора вперед ослабьте

фиксирующую ручку (Рис. 19, D) и с помощью

ручки (Рис. 19, Е) установите угол наклона

упора. Снова затяните фиксирующую ручку (Рис.

19, D).

Для наклона упора назад ослабьте

фиксирующую ручку (Рис. 19, D), отверните

ограничитель (Рис. 19, F) и с помощью ручки

(Рис. 19, Е) установите угол наклона упора.

Снова затяните фиксирующую ручку (Рис. 19, D).

Чтобы сместить упор через стол вперед или

назад, ослабьте фиксирующую ручку (Рис. 19,

G), затем поворачивайте рукоятку (Рис. 19, Н).

Когда упор достигнет нужного положения,

надежно зафиксируйте его ручкой (Рис. 21, G).

Рис. 19

Указания по работе на станке

ПРИМЕЧАНИЕ: если у Вас недостаточно опыта

работы на фуговальном станке, используйте

отбракованные деревянные заготовки для

проверки настроек станка и для того, чтобы

освоить выполнение различных операций перед

тем, как приступать к выполнению основных

работ.

Всегда используйте защитные заграждения и не

держите руки вблизи ножевого вала. Убедитесь,

что все ножи прочно закреплены в ножевом

валу. Перед работой проверьте степень затяжки

(повторно отрегулируйте затяжку) каждого ножа.

Положение рук

В начале работы левой рукой крепко

прижимайте заготовку к подающему столу и

упору, а правой рукой двигайте заготовку к

ножевому валу. После того, как заготовка

пройдет ножевой вал, ее обработанная

поверхность твердо ляжет на разгрузочный

стол. Левой рукой придавите заготовку на

разгрузочном столе, одновременно прижимая ее
