Приемка фуговального станка

Аккуратно распакуйте станок, выньте из

деревянного контейнера отдельные детали и

осмотрите их на предмет повреждений. О любых

повреждениях следует немедленно сообщить

поставщику или в транспортную компанию.

Перед дальнейшими действиями внимательно

прочтите инструкцию по эксплуатации и

ознакомьтесь с порядком сборки, установки,

технического обслуживания станка, а также с

техникой безопасности и работой на станке.

Открытые металлические части станка, такие

как стол и упор заготовки, на заводе-

изготовителе были покрыты защитным слоем

смазки, который необходимо удалить с помощью

мягкой ветоши, смоченной в растворителе

(например, в керосине). Не используйте для

удаления защитного покрытия ацетон, бензин

или разбавитель лака, а также абразивный

материал. После очистки рекомендуется

покрыть все неокрашенные поверхности

качественной восковой пастой.

Содержимое транспортировочного контейнера:

1 фуговальный станок

1 лоток для сбора пыли

1 упор заготовки в сборе

5 шестигранных ключей (3, 5, 6, 8 и 10 мм)

3 гаечных ключа с открытым зевом (10-12 мм,

12-14 мм, 17-19 мм)

2 опорные ножки

1 набор инструментов ножевого вала со

спиральным расположением ножей helical:

2 ножа для шпунтов

8 двусторонних стандартных ножей

7 прижимных планок

7 гаек для винтов прижимных планок

7 винтов прижимных планок

1 шестигранный ключ на 5 мм (L-образный,

только для ножевых валов со спиральным

расположением ножей)

3 шестигранных ключа на 5 мм (T-

образный, только для ножевых валов со

спиральным расположением ножей)

1 шаблон для установки ножа (только для

ножевых валов с прямым расположением

ножей)

1 инструкция по эксплуатации

Установка и сборка

Необходимые инструменты:

10 мм шестигранный ключ (прилагается)

Винтоверт Philips

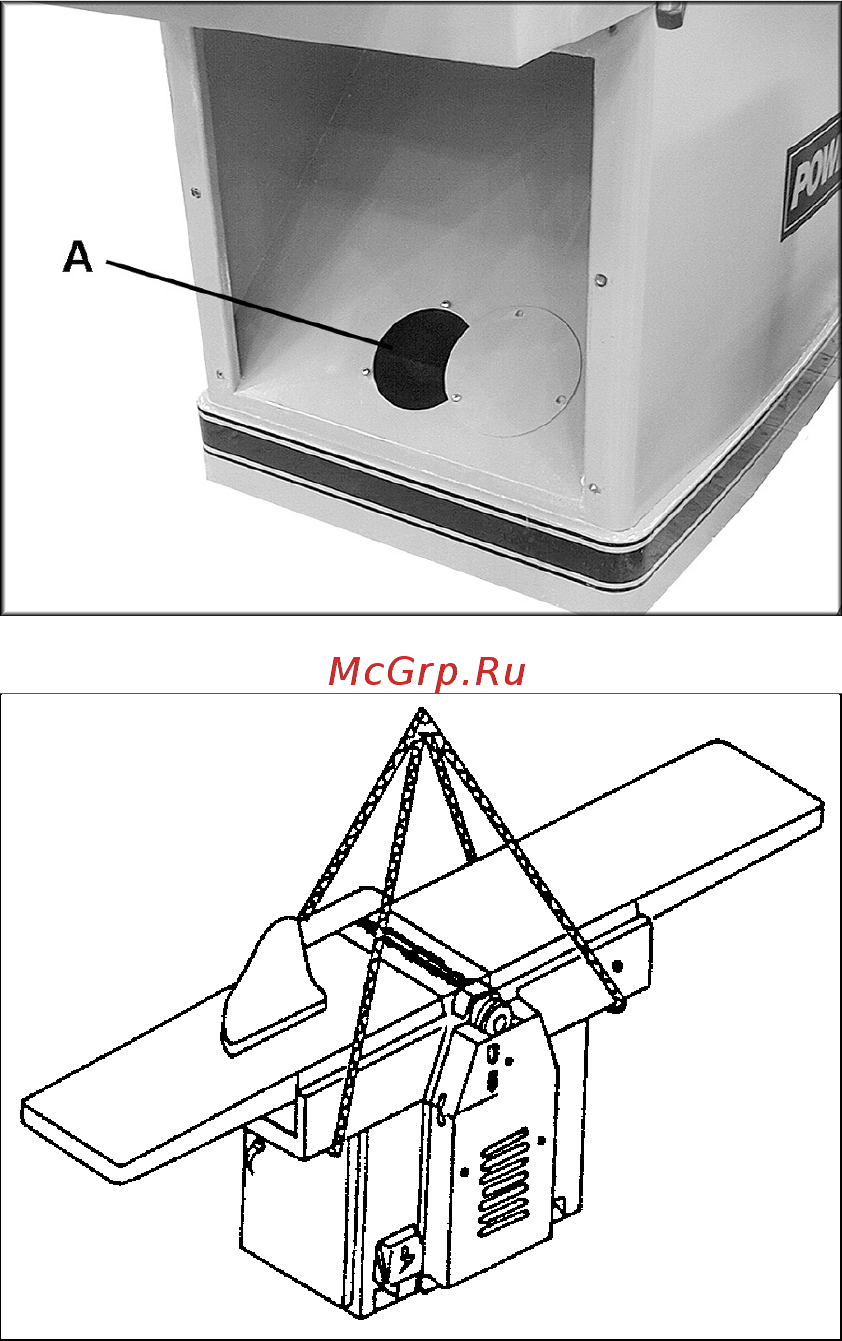

Поставляемые в комплекте инструменты

находятся внутри основания стенда. Их можно

извлечь через пылевыпускное отверстие (Рис. 5,

А) с левой стороны станка.

Открутите болты, которыми фуговальный станок

прикручен к поддону, и снимите станок с

поддона с помощью подъемного устройства.

Грузоподъёмность строп должна быть не менее

600 кг. Стропы следует провести под

основаниями столов, как показано на Рис. 6. НЕ

УСТАНАВЛИВАЙТЕ стропы под столами.

Рис. 5

Рис. 6

Фуговальный станок должен быть установлен на

твердом, ровном основании, предпочтительно

на бетонном полу. Рабочая зона станка должна

быть чистой, сухой, хорошо проветриваемой и

освещенной; вокруг станка должно быть

достаточно свободного пространства для

работы и технического обслуживания.

Станок оснащен шумоподавляющими губками

ножевого отверстия стола. Однако, отражение

звука от стен, потолков и другого оборудования

в рабочем помещении должно быть сведено к

минимуму.

Установка упора для заготовок

Прикрутите упор (Рис. 7, А) к отверстиям в столе

станка с помощью двух винтов с внутр.

шестигранником (Рис. 7, В) и 10 мм

шестигранного ключа. Крепко затяните винты

(Рис. 7, В).
