5. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-

ПЛУАТАЦИЮ

5.1.Транспортировка и установка

Для транспортировки используйте стандарт-

ный штабелер или погрузчик.

Предохраняйте станок при транспортировке

от падения.

Установка станка должна производиться в

закрытых помещениях, являются достаточ-

ными условия обычной столярной мастер-

ской.

Поверхность, на которой устанавливается

станок, должна быть достаточно ровной и

способной

выдерживать наргузку. При необ-

ходимости станок можно жёстко закрепить

на устанавливаемой поверхности.

По соображениям упаковки станок

поставляется не полностью смонтированным.

Если Вы при распаковке обнаружили по-

вреждения вследствие транспортировки, не-

медленно сообщите об этом Вашему продав-

цу, не запускайте станок в работу!

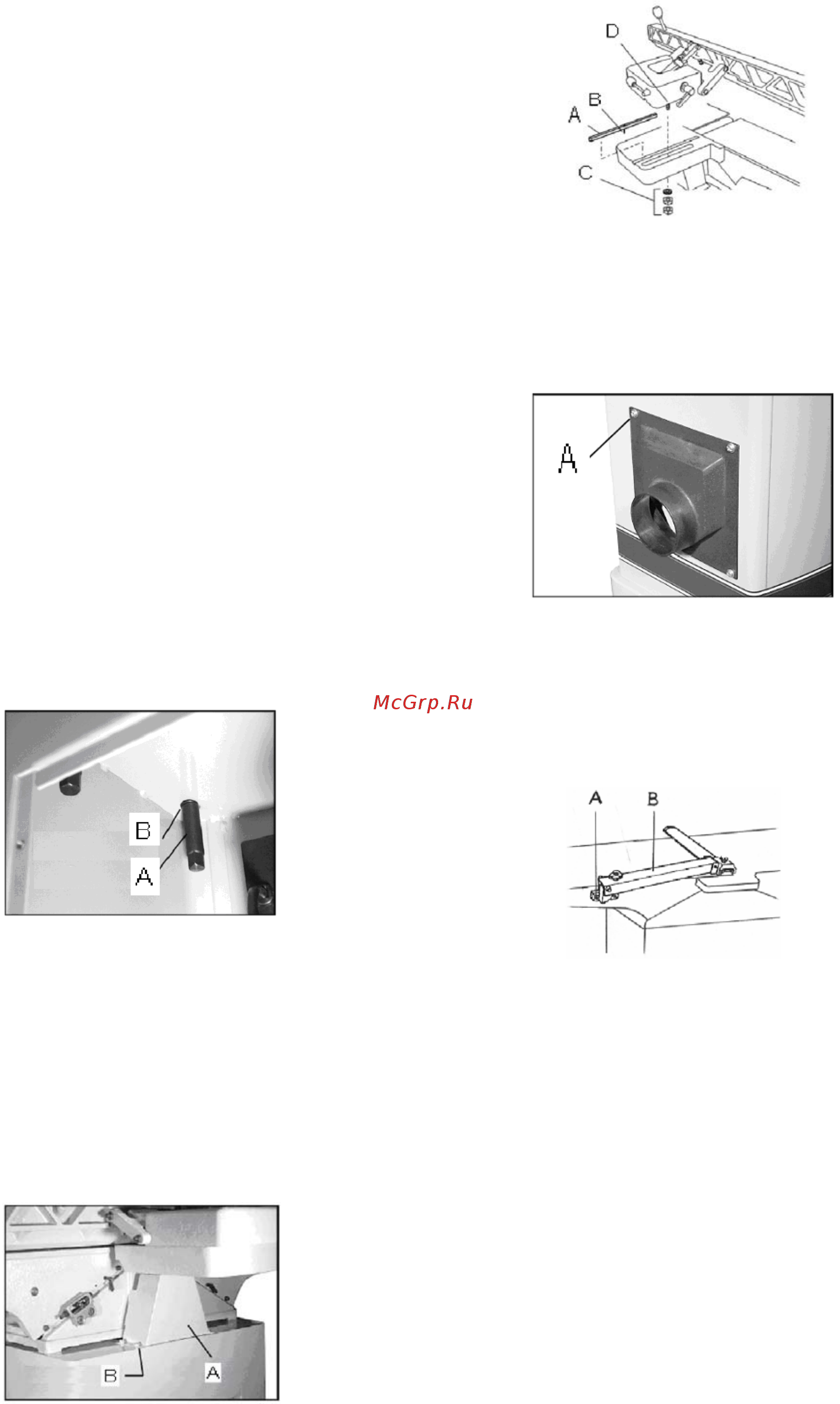

5.2. Монтаж

Монтируйте рабочие столы на предназна-

ченной для

этого тумбе и соедините его с

ней с помощью 3-х резьбовых болтов (A,

Рис.1) и 3-х гроверныхшайб (B, Рис.1).

Рис. 1

Наденьте приводной ремень.

Натяжение ремня производится посредст-

вом перемещения мотора в пазах крепления.

Установите защитный кожух ремня (A,

рис. 2) с помощью четырех винтов и четырех

шайб (B, рис. 2).

Рис. 2

Установите упор для заготовки. Перед его

монтажом установите направляющий клин

(A, рис.3) в кронштейн и слегка смажьте

контактирующие поверхности.

Рис. 3

Установите барашковые гайки и законтри-

те их 2-мя гайками (C, рис. 3) на высоте, на

которой надежно зажат эксцетрик.

Закрепите вытяжной штуцер 4-мя винта-

ми и 4-мя шайбами (A, рис.4).

Рис. 4

Установите защитный кожух ножевого ва-

ла (B; рис. 5) с помощью 2-х винтов с

внутренними шестигранниками (A, рис.5).

Проход под защитным кожухом должен

составлять не более 75 мм.

Рис. 5

5.3. Подключение к электрической сети

Подсоединение к сети со стороны клиен-

та, а также применяемые удлинители долж-

ны соответствовать техническим характери-

стикам в инструкции.

Установленное изготовителем защитное

устройство должно быть рассчитано на 16 А.

Обратите внимание на то, чтобы напряже-

ние в сети соответствовало параметрам, ука-

занным на фирменной табличке станка

Подключение и ремонт электрического

оборудования разрешается проводить только

квалифицированным электрикам.

5.4. Подсоединение вытяжной вентиля-

ции

Перед пуском в эксплуатацию станок

должен быть подсоединен к вытяжной уста-

новке.
