3.2 Размеры обрабатываемой
заготовки
Толщина заготовки 2 - 100 мм
Мин. длина заготовки 125 мм
4.3 Звуковая эмиссия
(Погрешность проверки 4 дБ)
Уровень звукового давления
(по EN ISO 11202):
Холостой ход 71,6 дБ (A)
Рабочий ход 84,9 дБ (A)
Приведенные значения относятся к
уровню издаваемого шума и не
являются необходимым уровнем
для безопасной работы. Хотя
имеется связь между уровнем
издаваемого звука и его вредного
воздействия, из этого нельзя
сделать точного вывода о том,
нужны ли дополнительные меры по
безопасности.
Так как условия труда постоянно
изменяются, данная информация
представлена для того, чтобы
оператор мог снизить риски и
опасность.

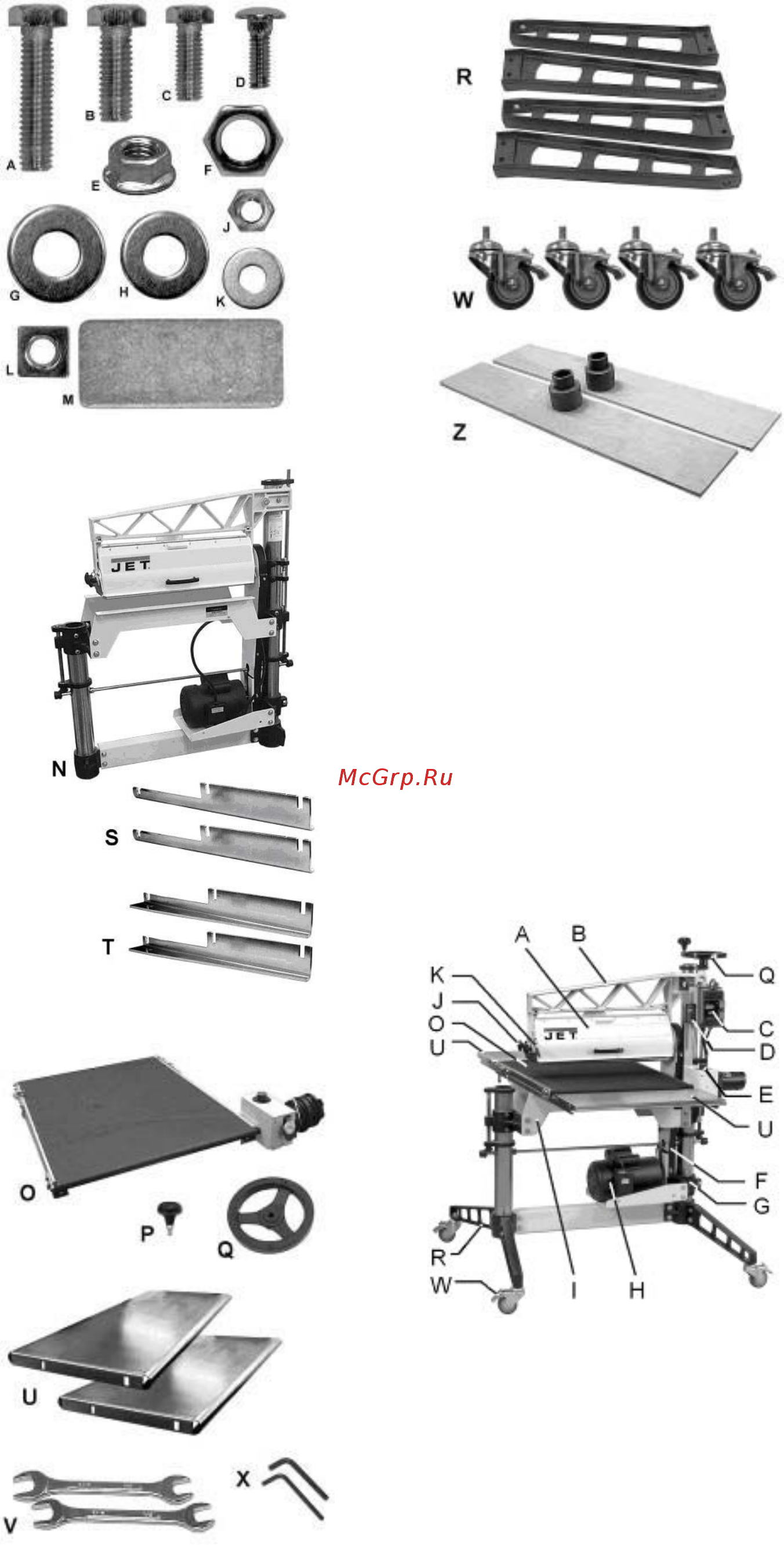

3.4 Комплект поставки
Комплект для сборки станка (A-L)
2 шаблона для выравнивания
щеточного барабана (M)
Шлифовальный станок (основной
блок) (N)
2 левых установочных кронштейна
(S)
2 правых установочных кронштейна
(T)
Конвейерный шлифовальный стол
(O)
Рукоятка маховика (P)
Маховик (Q)
Стол подачи/приема заготовки(U)
Гаечные ключи (V)
Шестигранные ключи (X)
4 Ножки (R)
4 Колеса (W)
2 подставки для станка (Z)
Инструкция по эксплуатации
Список запчастей.
Рис. 1
Рис. 2
Рис. 3
Рис. 4
3.5 Описание станка
A….Защитный кожух
B….Консоль
C….Коробка переключения
Вкл./Выкл.
D….Цифровая шкала высот
E….Рукоятка управления подачей
F….Защитный кожух ремня
G….Держатель двигателя
H….Двигатель
Рис. 5
I…..Опора стола
J….Рукоятка блокировки
подшипника
K….Рычаг регулировки положения
щетки
O….Конвейерный шлифовальный
стол
Q….Маховик регулировки высоты
R….Ножка
U….Стол подачи/приема заготовки
W….Колеса
