9.

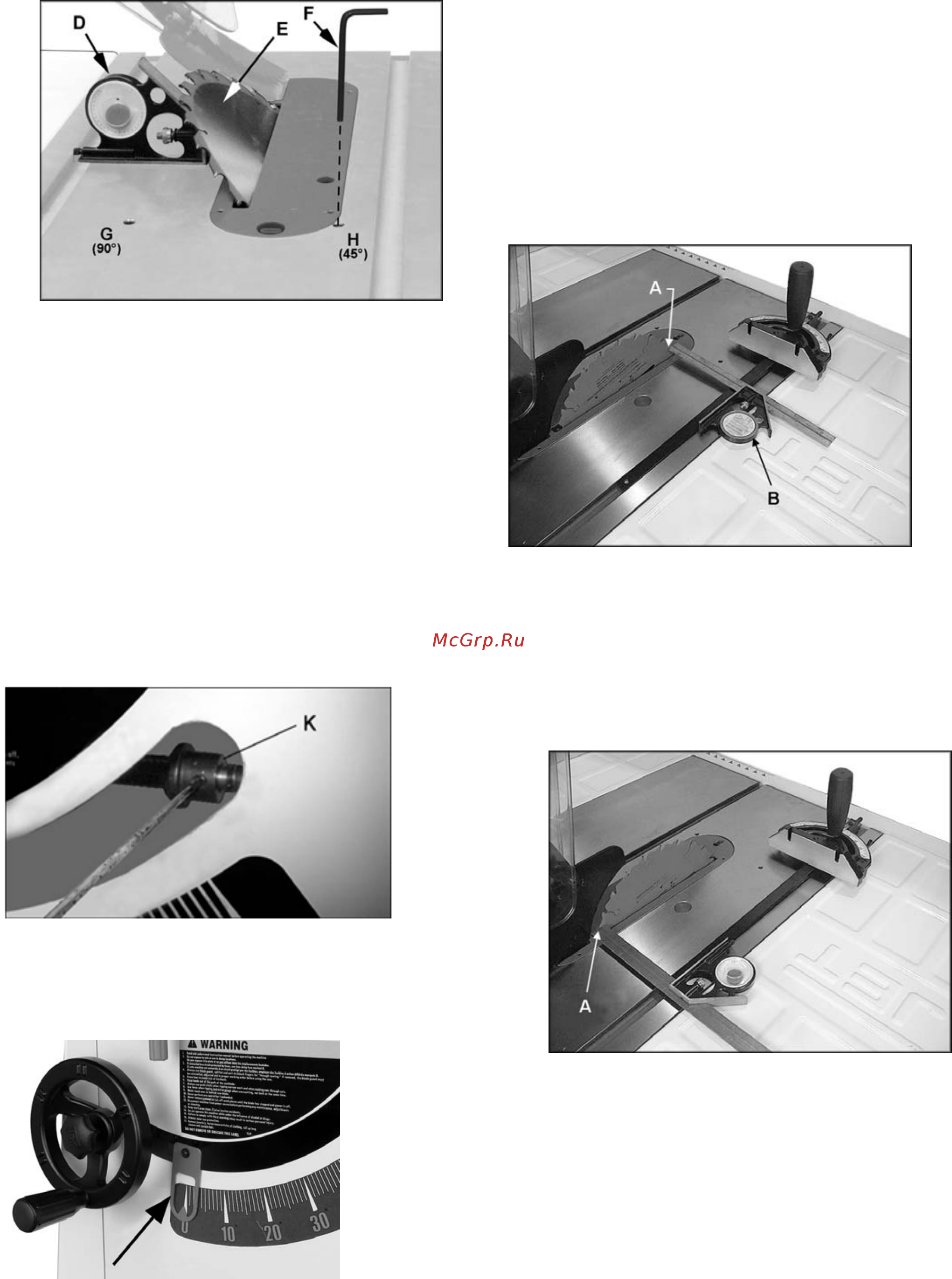

Поместите
угольник
(D,
рис
. 24)
на
столе
и
приложите
,
чтобы
видеть
,
что
пильный
диск
(E,
рис
.
20)
под
углом
45°
к
столу
.
Удостоверьтесь
,
что
угольник
не
касается
зуба
пильного
диска
.
Рис
. 24
Если
требуется
регулирование
:
10.
Точность
45 °
регулируют
винтом
(
поворот
против
часовой
стрелки
)
один
или
два
оборота
4-
миллиметровым
шестигранным
ключом
(F,
рис
.
24).
11.
Вращайте
штурвал
наклона
,
пока
пильный
диск
не
встанет
точно
45 °.
12.
Убедитесь
,
что
штурвал
не
вращается
,
винт
уперся
в
ограничитель
45 °.
ПРИМЕЧАНИЕ
:
Вам
также
может
понадобиться
проверить
положение
упорного
буртика
(K,
рис
.
24a),
получив
к
нему
доступ
через
открытую
переднюю
сторону
корпуса
.
При
необходимости
регулировки
,
ослабьте
установочные
винты
и
установите
упорный
буртик
в
нужное
положение
.
Затяните
установочные
винты
.
Рис
. 24
а
Проверьте
,
что
бы
указатель
наклона
пильного
диска
(
рис
. 25)
на
лицевой
стороне
указывал
45°
или
0° (90°).
В
противном
случае
ослабьте
винт
и
переставьте
,
пока
указатель
не
будет
в
нужном
положении
.
Рис
. 25
5.3 Параллельность пильного диска и Т-образного
паза стола
Стол
с
пильным
диском
был
проверен
угольником
на
заводе
,
и
никакое
регулирование
не
требуется
.
Однако
,
параллельность
стола
/
пильного
диска
должна
иногда
проверяться
и
исправляться
в
случае
необходимости
.
Используйте
т
-
образный
паз
для
упора
распила
под
углом
45 °,
чтобы
сделать
это
:
1.
Поднимите
пильный
диск
максимально
по
высоте
.
2.
Нанесите
метку
маркером
на
зуб
(
А
),
с
одного
края
пильного
диска
находящегося
на
несколько
миллиметров
выше
плоскости
стола
.
3.
Приподнимите
упор
распила
под
углом
45°
немного
из
т
–
образного
паза
,
чтобы
приложить
к
его
краю
угольник
(
В
).
Используя
торец
линейки
угольника
,
зафиксируйте
размер
до
зуба
пильного
диска
со
стороны
показанной
на
рис
. 26.
Рис
. 26
4.
Вращайте
отмеченный
зуб
к
задней
стороне
пильного
диска
так
,
чтобы
он
остановился
немного
выше
плоскости
стола
и
используя
угольник
с
линейкой
проверьте
,
является
ли
расстояние
к
пильному
диску
тем
же
самым
.
См
.
рис
. 27.
Если
расстояния
не
то
же
самое
,
сделайте
отметку
различия
.
Рис
. 27
5.
Опустите
пильный
диск
полностью
вниз
.
Удалите
защиту
пильного
диска
и
любые
предметы
с
поверхности
стола
.
6.
Переверните
станок
,
ногами
вверх
(
поместите
мат
или
одеяло
на
полу
,
чтобы
защитить
поверхность
стола
).
7.
Ослабьте
болты
крепления
механизма
к
столу
и
поправьте
агрегат
с
пильным
диском
согласно
расстоянию
,
которое
Вы
отметили
.
8.
Крепко
закрутите
винты
крепления
пильного
механизма
к
столу
.
