3. УСТАНОВКА И МОНТАЖ
3.1 Комплект поставки

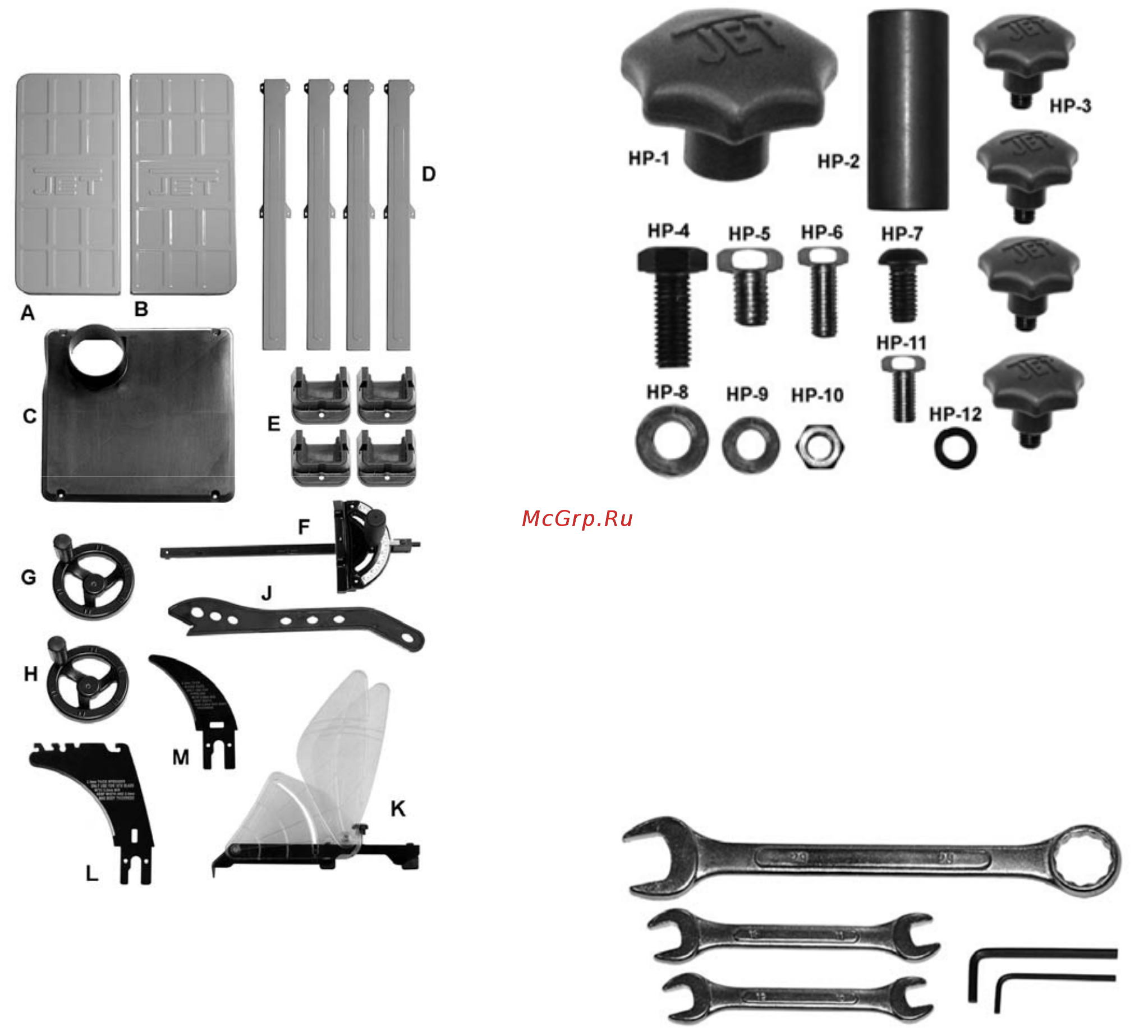

Содержимое упаковочной коробки (см. рис. 2)
ПРИМЕЧАНИЕ: Некоторые детали стола
циркулярной пилы могут поставляться в
собранном виде.
1 Стол пилы (не показан)
1 Пильный диск (не показан)
1 Левое расширение - (A)
1 Правое расширение - (B)
1 Пластиковый короб со штуцером (C)
4 Ноги (D)
4 Опоры (E)
1 Упор для пиления под углом до 45 градусов(F)
1 Штурвал установки высоты пильного диска (G)
1 Штурвал установки наклона пильного диска (H)
1 Толкатель (J)
1 Защитный кожух в сборе (K)
1 Расклинивающий нож (L)
1 Низкопрофильный расклинивающий нож (M)
1 Руководство по эксплуатации (не показано)
1 Гарантийный талон (не показан)
Рис. 2
Фурнитура (p/n JPS10TSR-HP)
Извлеките содержимое из всех пакетов и коробок. Рис. 3
и 4 помогут идентифицировать фурнитуру.
1
Рукоятка
фиксации
штурвала
(HP-1)
1
Проставочная
втулка
(HP-2)
4
Барашка
крепления
пластикового
кожуха
вытяжки
(HP-3)
8
Винтов
с
головкой
M8x20 (HP-4)
2
Винта
с
головкой
M8x10 (HP-5)
8
Винтов
с
головкой
M6x16 (HP-6)
16
Винтов
с
круглой
головкой
M6x12 (HP-7)
10 8
ммплоских
шайб
(HP-8)
8 6
ммплоских
шайб
(HP-9)
8 6
ммгаек
(HP-10)
1
Винт
с
головкой
под
шестигранный
ключ
M5x12
M5x12 (HP-11)
15
мм
стопорная
шайба
(HP-12)
Рис
. 3
Инструменты
для
сборки
(
в
комплекте
):
1 23
мм
комбинированный
ключ
1 10-12
мм
гаечный
ключ
1 11-13
мм
гаечный
ключ
1 4-
миллиметровый
шестигранный
ключ
1 2.5-
миллиметровый
шестигранный
ключ
Примечание
:
другие
инструменты
,
не
предоставленные
,
могут
потребоваться
для
сборки
станка
Рис
. 4
