5

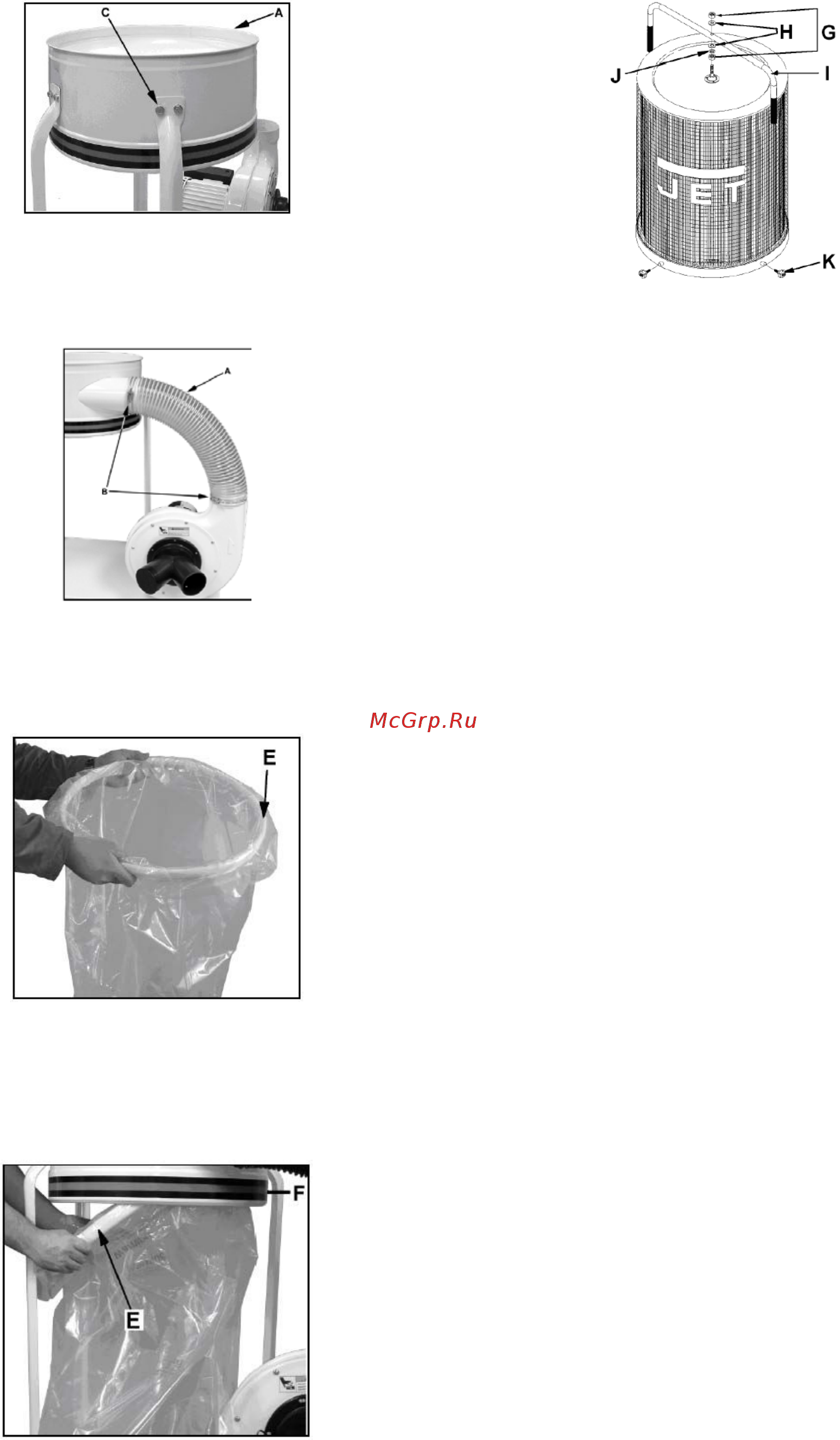

Рис. 5

Монтаж шланга

Закрепите шланг (А, Рис. 6) с помощью 2

зажимов (В).

Рис. 6

Монтаж мешка для сбора пыли

Наденьте мешок на зажимное кольцо (Е,

Рис. 7).

Рис. 7

Сожмите зажимное кольцо и снизу, держа

кольцо наискосок, вставьте его в корпус, так

чтобы оно полностью поместилось в канавку

( F, Рис. 8) корпуса.

Рис. 8

Монтаж сменного фильтра

Закрепите ручку (I , Рис. 9) 2 гайками (G) ,

шайбами (H) и одной пружинной шайбой ( J) .

Рис. 9

Закрепите сменный фильтр на корпусе с

помощью 4 барашковых винтов (К).

5.2. Подсоединение заземления шланга

Чтобы избежать статического заряда и

взрыва соединительных шлангов, они должны

быть соединены с заземлением.

( набор JET для подключения заземления,

артикул JW1053) .

5 .3 . Подключение

Подсоединение к сети со стороны клиента,

а также применяемые удлинители должны со-

ответствовать тех. требованиям.

Напряжение сети и частота должны соот-

ветствовать рабочим параметрам, указанным

на фирменной табличке.

Установленное изготовителем защитное

устройство должно быть рассчитано на 10 А.

Подключение и ремонт электрического

оборудования разрешается проводить только

квалифицированным электрикам.

6. ЭКСПЛУАТАЦИЯ

Установка запускается нажатием зелёной

кнопки на главном выключателе, нажатием

красной кнопки установка выключается.
