7

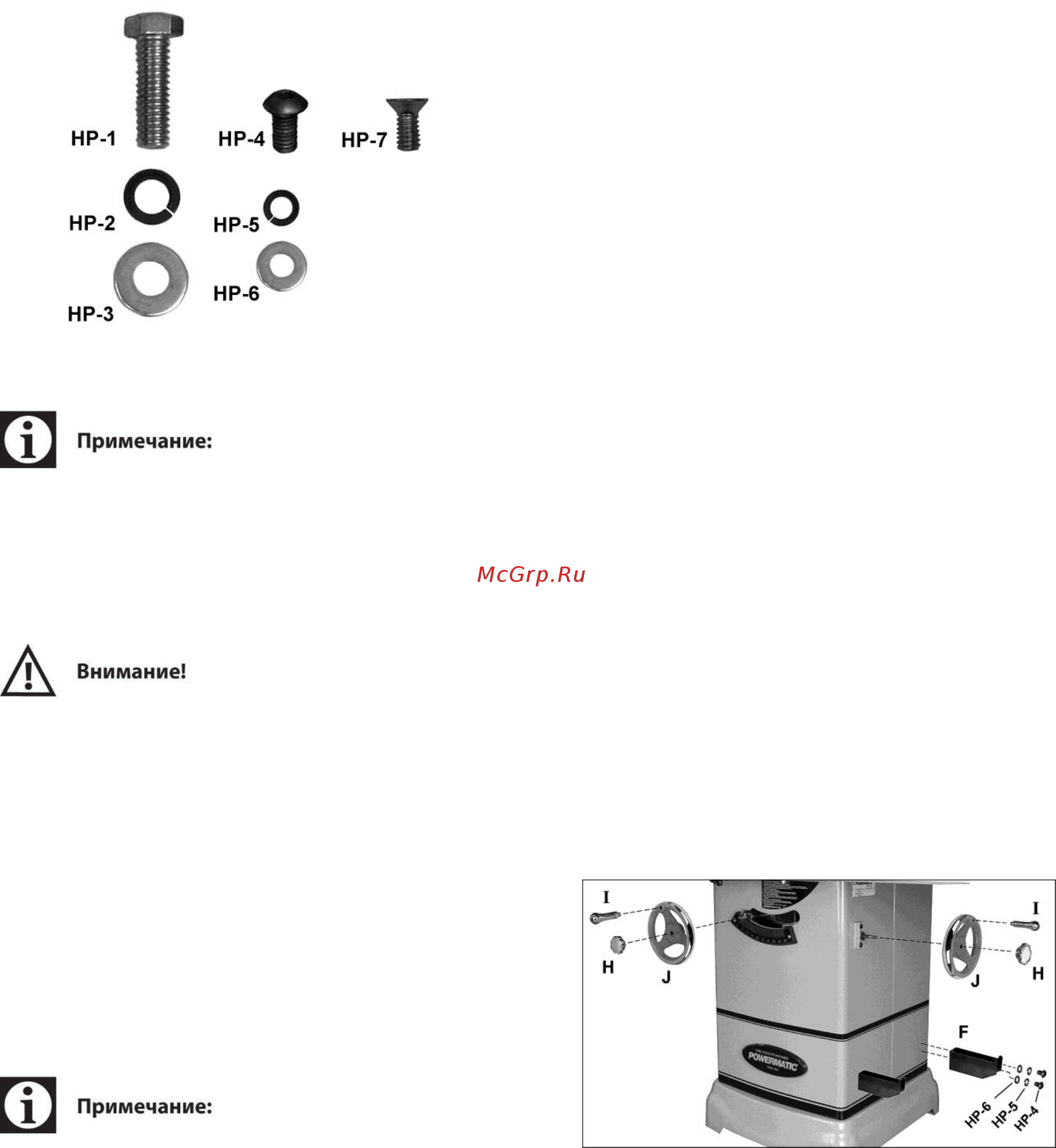

3.1.2 Фурнитура (рис. 2)
6 Шестигранный винт с головкой,
M10x35
(HP-1)
6 Стопорная шайба, M10
(HP-2)
6 Плоская шайба, M10
(HP-3)
4 Винт с полукруглой головкой под торцовый
ключ, M6x16
(HP-4)
4 Стопорная шайба, M6
(HP-5)
4 Плоская шайба, M6
(HP-6)
3 Винт с плоской головкой под торцовой
ключ, M6x10
(HP-7)
Рис. 2
Параллельный упор, направляющие рейки (с
крепежом для установки - внутри прямоугольного
профиля), поставляются в отдельных коробках.
Прочитайте и поймите всю инструкцию по сборке
прежде, чем начать монтаж. Пила должна быть
отключена (выдерните вилку из розетки!) от питания во
время монтажа. Не знание инструкции может вызвать
серьезное повреждение!
3.2 Инструменты, необходимые для сборки
Шестигранный ключ - 3 и 4 мм
Гаечный ключ - 14 и 17мм
Отвёртка с крестовыми шлицами
Уровень
Резиновый молоток (или молоток с деревянной
колодкой)
Комплект трещоточных/торцевых гаечных ключей
может ускорить время сборки. Могут понадобиться
дополнительные инструменты для сборки упора и
реек - смотрите руководство к параллельном упору
Accu.
3.3 Распаковка и очистка
Удалите все содержимое из упаковочной коробки.
Выньте детали находящиеся внутри корпуса. Не
выбрасывайте коробку или упаковочный материал,
пока пила не будет собрана, и не будет работать
удовлетворительно.
Сравните содержимое контейнера со списком деталей
в разделе комплект поставки, и убедитесь, что все
детали целы. Об отсутствующих частях, если таковые
имеются, Вы должны сразу сообщить Вашему
продавцу.
Прочитайте инструкцию полностью для монтажа,
технического обслуживания и техники безопасности.
1. Отвинтите пилу от поддона.
2. Аккуратно поставьте пилу с поддона на пол.
Станок должен быть установлен в помещении с
прочным, ровным полом, хорошей вентиляцией и
достаточным освещением. Оставьте достаточно
места вокруг станка для крепления чугунных
расширений стола, направляющих параллельного
упора и общего технического обслуживания.
Открытые металлические поверхности, такие как
чугунный стол и расширения, получили защитное
покрытие на заводе. Оно должно быть удалено мягкой
тканью, смоченной керосином. Не используйте ацетон,
бензин или растворитель для лаков для этой цели. Не
используйте растворители на пластмассовых деталях,
и не используйте абразивные материалы, потому что
они могут поцарапать поверхность.
3.4 Установка штурвалов и крюков для хранения
упора
Рис. 3.
1. Установите штурвалы (J, рис. 3) на оси
механизма наклона и подъема, как показано на
рисунке. Поставьте втулку штурвала на
цилиндрический штифт на оси, затем
закрепите, завинчивая фиксирующую ручку (H).
2. Установите ручку (I) на каждый штурвал,
используя 14 мм гаечный ключ, чтобы затянуть
её.
3. Установите крюки хранения упора (F) с
помощью двух винтов с полукруглой головкой и
шайб (HP-4/5/6). Крюки используются для
хранения параллельного упора
Accu
, когда он
не в работе.
4. Наклоните ось, используя правый штурвал, и
уберите пенопластовый упаковочный материал
вокруг двигателя.
Рис. 3
