4. Транспортировка и запуск
4.1 Транспортировка и установка
Никогда не поднимайте инструмент
за защитный кожух.
Пильный диск во время
транспортировки должен быть
накрыт защитным кожухом пилы.

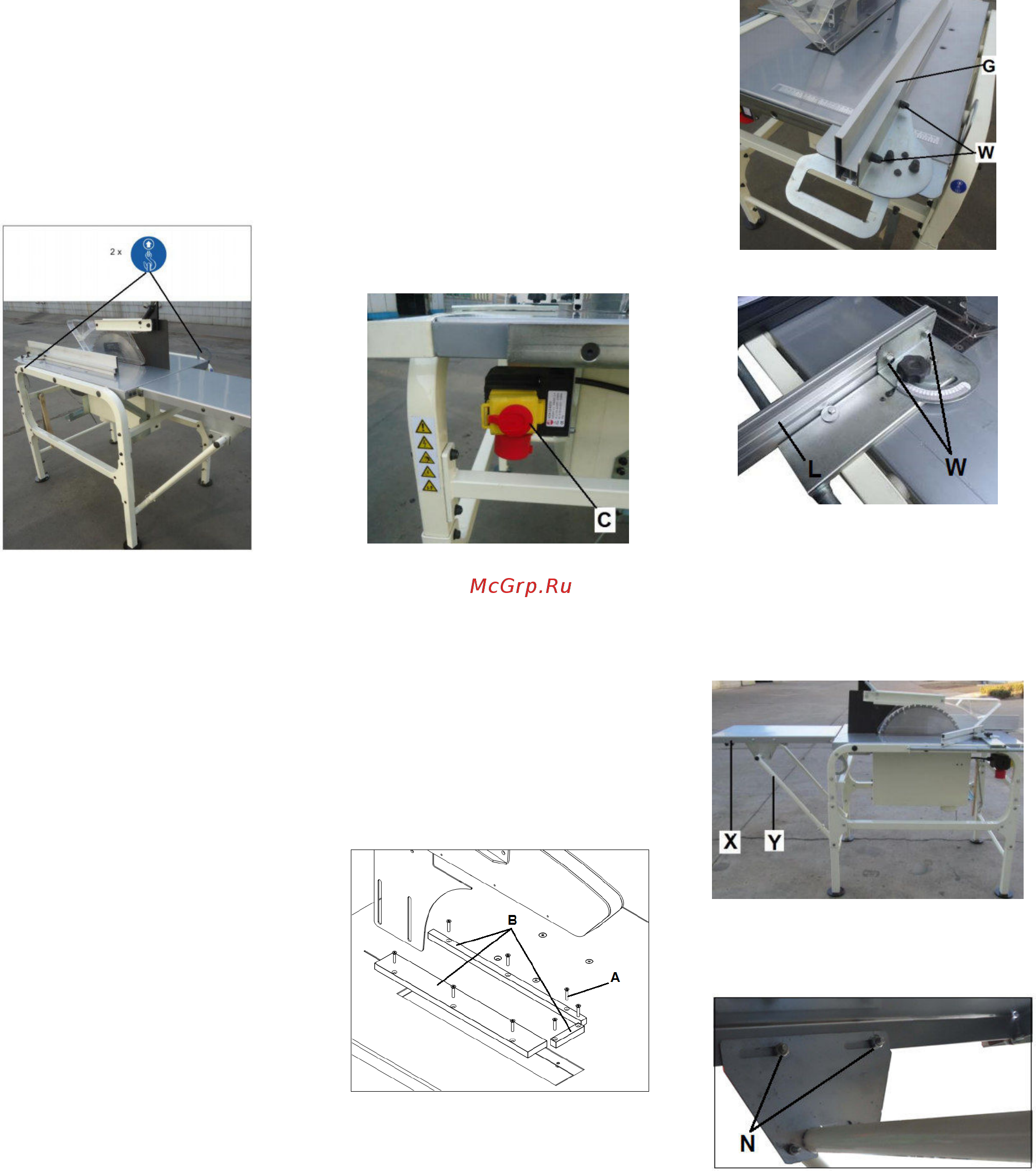

Рис. 2
Рис. 2
Станок предназначен для работы в
сухих помещениях и должен быть
установлен на твердом, ровном
основании.
По соображениям упаковки станок
поставляется не полностью
смонтированным.
ВНИМАНИЕ: Во избежание травм,
если отсутствуют какие-либо части,
не собирайте станок, не
подключайте сетевой шнур, не
включайте переключатель, пока
отсутствующие части не будут
доставлены и правильно
установлены.
4.2 Монтаж
Соберите инструмент в строгом
соответствии с этими
инструкциями. Только если вы в
точности будете следовать
инструкциям, действуя в
соответствии с правилами по
технике безопасности, сможете
безопасно работать.
Если при распаковке Вы
обнаружили какие-либо
транспортные повреждения, сразу-
же сообщите об этом поставщику.
Не работайте на станке!
Утилизируйте упаковку
экологически безопасным
способом.
Удалите защитную смазку от
ржавчины с помощью мягких
растворителей.
Необходимый инструмент для
сборки станка:
- Шуруповерт Philips
- 17мм гаечный ключ
- 16мм гаечный ключ
- 13мм гаечный ключ
-
Пара рабочих перчаток
Установка переключателя:
Установите переключатель (C, Рис
4) на нижней поверхности стола,
используя две стопорных гайки M4
и два винта M4X60.
Рис. 4
Установка пильного диска:
См. пункт 6.1
Установка расклинивающего
ножа:
См. пункт 6.2
Установка вставки стола:
Поместите вставку стола (B, Рис.
5) в отверстие на поверхности
стола и зафиксируйте 8 винтами
(А, Рис. 5).
Рис. 5
Установка защитного кожуха
диска:
См. пункт 6.3.
Установка параллельного упора:
Используйте 2 болта и гайки (W,
Рис. 6, Рис. 7), чтобы прикрепить
алюминиевый профиль
(G, L) к корпусу параллельного
упора.
Рис 6
Рис. 7
Установка удлинения стола:
Установите заднее расширение
стола (X, Рис. 8).
Прикрепите кронштейны (Y, Рис. 8)
Рис. 8
Отрегулируйте стол, расположив
поверхности на одном уровне,
затяните гайки (N, Рис. 9).
Рис. 9
Установка и регулировка
подножек стола:
Закрепите подножки станка (M,
Рис. 10) 2 болтами и
гайками.
