2

Уважаемый покупатель,

Большое спасибо за доверие, которое Вы оказали нам, купив оборудование марки JET! Данная инструкция была

составлена для владельцев и пользователей копировального устройства JCA-1100, чтобы обеспечить безопасность

во время сборки, работы и технического обслуживания. Внимательно прочитайте и уясните для себя информацию

данной инструкции и прилагаемых документов. Для максимально продолжительной эксплуатации и высокой

производительности устройства советуем тщательно ознакомиться с инструкцией и строго следовать ее предписаниям.

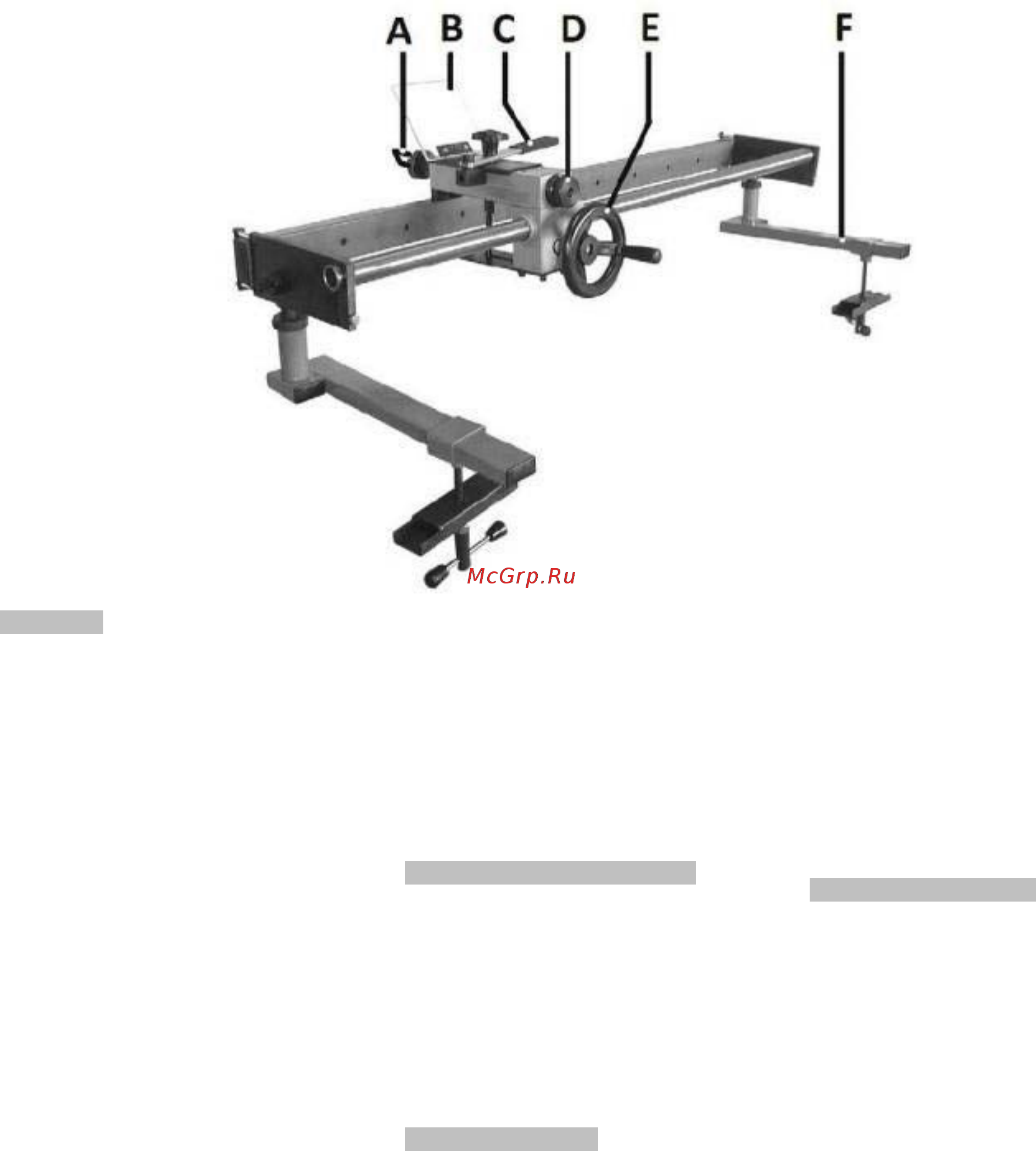

перемещения

D….Маховик точной подачи

Е….Маховик продольной подачи

F….Кронштейн для крепления

Данное копировальное

устройство возможно установить

на множество моделей токарных

станков. Высота центров

регулируется в диапазоне 150-

210 мм.

При помощи маховика точной

подачи (D) возможно получить

результирующий контур путем

нескольких проходов.

перемещения (С) для

целенаправленного

перемещения резца (А) или для

установочных движений.

В качестве резца используется

обрабатываемой заготовки по

шаблону: 1050 мм

Поперечный ход резца: 35 мм

Высота центров: 150-210 мм

Габаритные размеры (LxBxH):

1210х240х160 мм

Вес: 14 кг

Сборка и установка

Установите защитное ограждение

(В).

Установите резец (А).

Отрегулируйте копировальное

устройство под высоту центров

станка.

Проверьте затяжку болтовых

соединений.

Техника безопасности:

после того, как надежно закрепили

Не приближайтесь близко к

вращающейся заготовке.

При работе используйте защитные

очки и респиратор.

Придерживайтесь правил техники

безопасности на токарный станок.
