9 Торцювальна пилка JMS-10Українська 9

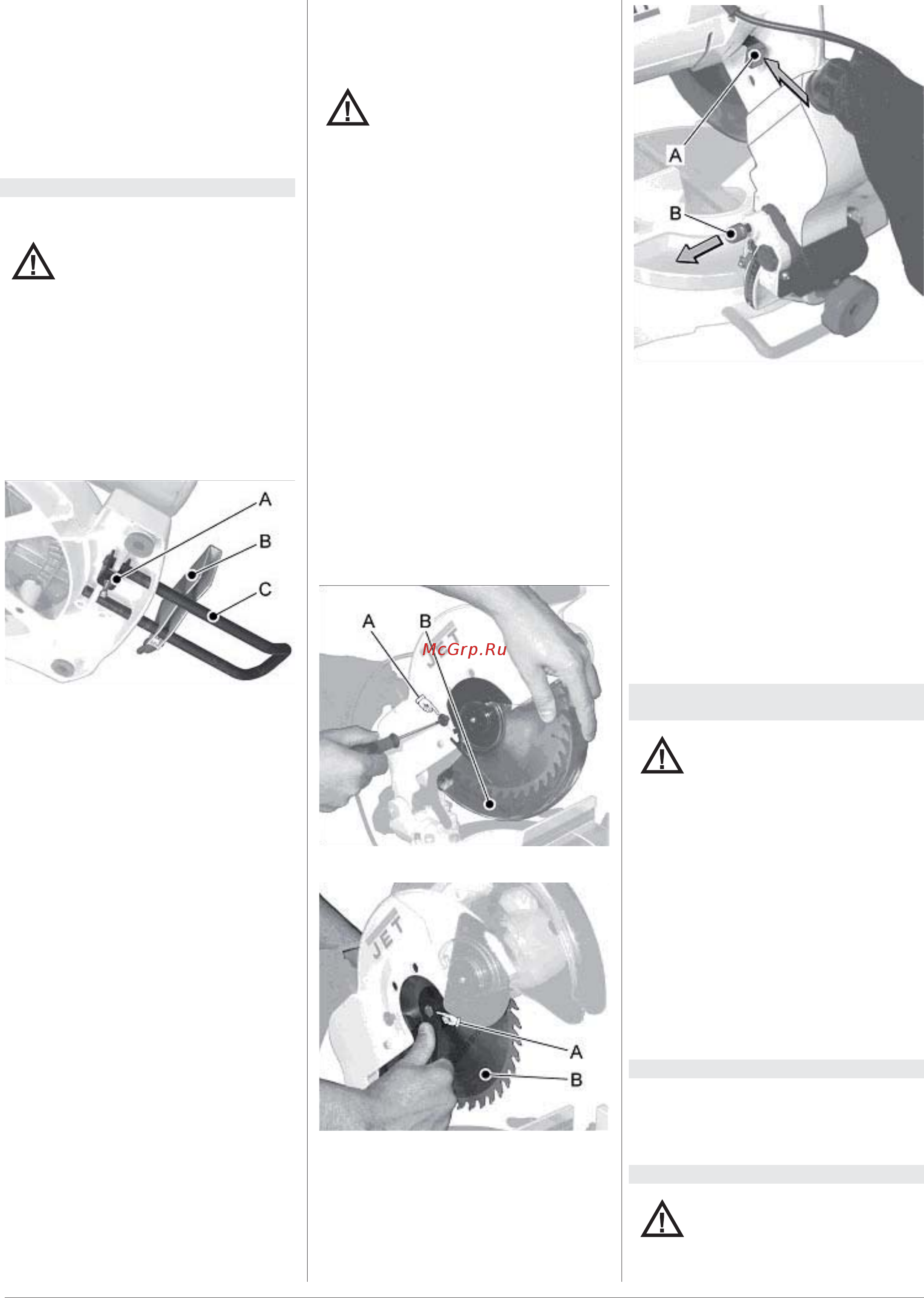

Рис. 6
• Зніміть розпилювальний диск та
замініть його (В рис.6), при цьому зубці
повинні бути спрямовані у напрямку
стрілки на захисному кожусі.
• Перед тим, як встановити розпилю-
вальний диск, очистіть фланці.
• Знову встановіть зовнішній фланець у
його робоче положення і затягніть за
допомогою гайкового ключа прижим-
ний гвинт.
• Встановіть захисний
кожух розпи-
лювального диску з полімерного
матеріалу і закріпіть його обома
гвинтами.
6.3 Підключення до електричної
мережі
Увага!
• Під'єднання до мережі з боку клієнта,
а також застосовуванні подовжувачі
повинні відповідати технічним вимо-
гам.
• Напруга мережі і частота повинні
відповідати робочим параметрам,
вказаним у фірмовій табличці.
• Встановлений виробником захисний
пристрій повинен бути розрахований
на 10 А.
• Підключення та ремонт електричного
устаткування дозволяється проводити
тільки кваліфікованим електрикам.
6.4 Запуск у експлуатацію
• Пилка вмикається натисненням ви-
микача на рукоятці: як тільки вимикач
відпускають, пилка зупиняється.
7. Робота пилки
Увага!
Завжди беріть до уваги вказівки з
техніки безпеки і дотримуйтесь діючих
• Поверхня, на якій встановлюється пил-
ка, має бути досить рівною і здатною
витримувати навантаження.
• При необхідності пилку можна жорстко
закріпити на поверхні.
• З міркувань пакування пилка
постачається не повністю змонтова-
ною.
6.2 Монтаж
Загальні вказівки
Увага!
• Перед проведенням монтажно-
налагоджувальних робіт відключіть
верстат від ел. мережі!
• Видаліть захисне мастило за допомо-
гою м'яких розчинників.
• Встановіть верстат на пласку поверх-
ню
Монтаж подовжувачів
Рис. 3
• Упор для різання по довжині(В. рис. 3)
пересуньте на бажане місце.
• Подовжувачі(С) з жерстяними
хомутами(А) міцно затисніть на основі
пилки.
Монтаж мішка для збору тирси
(G, Рис.1)
• Для тирси, що викидається з під пилки,
застосовуйте мішок(G, рис. 1), що
додається до пилки.
• Мішок для збору тирси може бути
закріплений на задній стороні захис-
ного кожуха пилки, для цього натиска-
ються обидва кріплення на мішку.
• До цього місця може бути також
приєднаний пилосос.
Розблокування голови пилки
• Пилка торцювання постачається
зазвичай із заблокованою головою
пилки.
• Штифт для блокування голови
пилки(О, Рис.2) може бути витягнутий.
• Після цього повільно пересуньте
голівку пилки вгору.
• Під час транспортування голова пилки
має бути знову заблокована.
Монтаж розпилювального диску
Перед заміною роз-
пилювального диску
обов’язково вимкніть
верстат!
• Заміна розпилювального диску повин-
на робитися тільки при відключеному
ел. живленні.
• Розпилювальний диск повинен
відповідати вказаним технічним харак-
теристикам.
• Перед встановленням розпилюваль-
ний диск перевіряється на пошкод-
ження (тріщини, пошкодження зубів,
вигин).
• Не застосовуйте пошкоджені диски.
• Стежте за тим, щоб зуби дис-
ка були спрямовані у напрямі
розпилення(
вниз).
• При контакті з розпилювальним
диском надівайте відповідні захисні
рукавички.
• Зніміть захисний кожух диска пилки,
для чого звільніть обидва гвинти(А,
рис. 4) з боку захисного кожуха і
відведіть захисний кожух вгору (Рис.
5).
Рис. 4
Рис. 5
• Розблокуйте вал пилки за допомогою
клавішного блокуючого вимикача валу
пилки (А рис.5) та звільніть притисний
гвинт розпилювального диску(А рис.4),
користуючись гайковим ключем.
