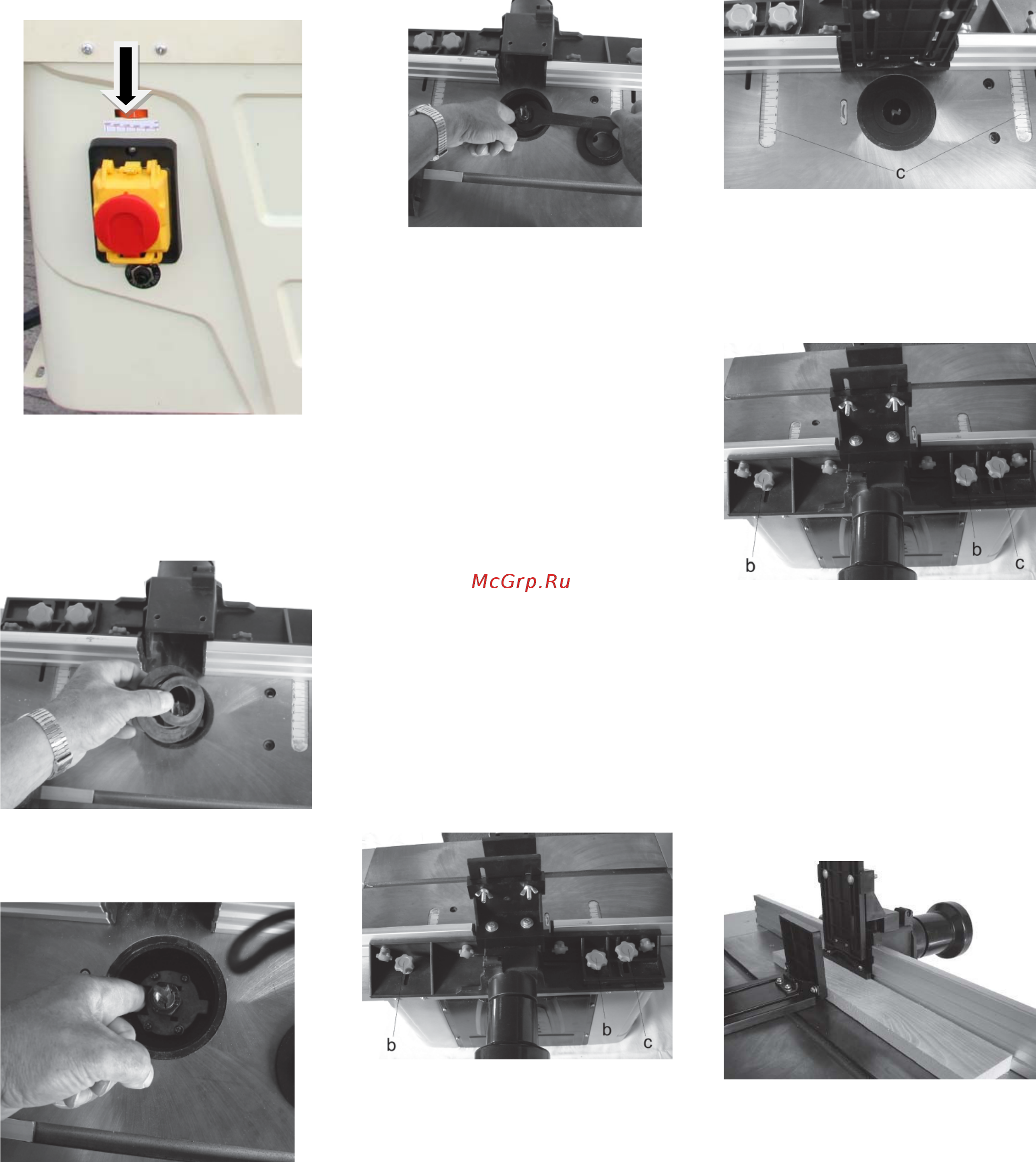

Рис. 9
6.2 Установка цанги
Удалите переходное кольцо из
отверстия в столе, Рис.10.
Рис. 10
•Заблокируйте шпиндель с помощью
кнопки, расположенной в его нижней
части, рис. 11.
Рис. 11
•Ослабьте зажимную гайку цанги с
помощью ключа в комплекте, Рис. 12.
Рис. 12
•Вставьте цангу в гайку, или снимите
ее.
•Крепко затяните гайку в патроне при
заблокированном шпинделе. Перед
каждым запуском станка проверяйте
надежность крепления режущего
инструмента в
шпинделе.
•Установите переходное кольцо в
исходное положение.
•При необходимости отрегулируйте
положение упора с помощью
шкалы
на столе.
•Подключите устройство отвода пыли.
Настоятельно рекомендуем всегда
подключать устройство (или систему)
отвода пыли, чтобы избежать
скопления опилок в отверстии,
обеспечить охлаждение двигателя, а
также облегчить подачу заготовки.
•Подключите стол к сети.
6.3 Регулировка упора
Положение упора определяется
размерами заготовки и фрезы.
Ослабьте два крепежных винта (B) на
задней части упора. Рис.13.
Рис. 13
Сместите упор назад или вперед для
установки нужного положения. Для
определения расстояния и центра
фрезерования используйте шкалу (C)
на рабочем столе. Рис.14.
Рис. 14
Затяните два крепежных винта (В) на
задней стороне упора, чтобы
зафиксировать его в установленном
положении. Рис.15.
Рис. 15
6.4 Установка и настройка
прижимных устройств
Прижимы (5) разработаны так, чтобы
заготовка в процессе обработки
проходила по нужной траектории.
Рис.16
Рис 16
Всегда проверяйте правильность
настройки прижимов на образце из
ненужного куска материала.
6.5 Установка глубины обработки
Для установки высоты расположения
шпинделя (регулирующего высоту
расположения режущего
инструмента), поверните рукоятку (см.
рисунок) и установите шпиндель на
необходимом уровне. В целях
безопасности для производства
большинства работ настоятельно
