4
обслуживанию ленточнопильных станков JET,
моделей J-8201, J-8203.
Характеристики ленточнопильного
станка
На рис. 1, 3 изображены ключевые узлы
ленточнопильного станка. В разделе
Спецификация находится дополнительная
информация по характеристикам станка.

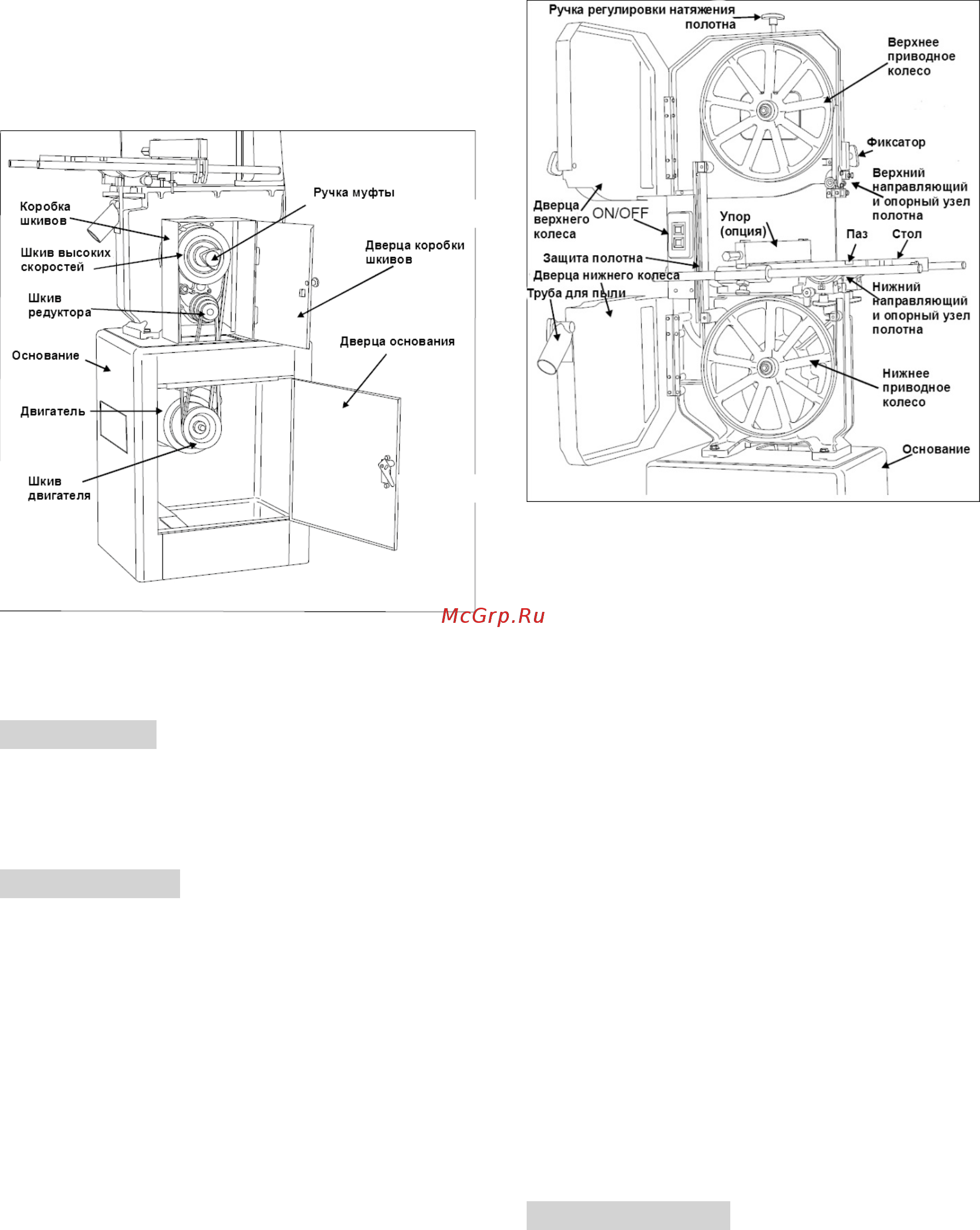

Рисунок 1: Ленточнопильный станок (вид
сзади)
5. Установка
Ленточнопильный станок поставляется с
отсоединенной от основания пильной рамой.
Установка станка заключается в закреплении
рамы на основании и установке собранного
станка на полу цеха.
Сборка станка
Станок поставляется в двух частях: рама пилы
и основание. Следовательно, раму
необходимо установить на основании.
1. Снимите ненужные детали с рамы и
основания.
2. Поставьте основание в предусмотренном
для станка месте в цеху и прикрутите его
болтами к полу. (См. следующий раздел)
Установите регулировочные подкладки на
крепежные болты таким образом, чтобы
выставить правильный уровень станка.
3. Поместите раму на основание. Убедитесь,
что шкивы на раме и шкивы основания
выровнены по отношению друг к другу.
4. Установите четыре болта, верхние шайбы,
нижние шайбы, стопорные шайбы и гайки,
которые крепят раму на основании, затяните
пальцами. При помощи поверочной линейки,
выровняйте шкивы. Затем затяните четыре
соединения болт-гайка.
5. Ослабьте установочные болты
электродвигателя и установите приводные
ремни (ремень).
Рисунок 3: Ленточнопильный станок (вид
спереди)
6. Натяните ремни (согласно разделу Смена
позиции приводного ремня).
7. Проверьте уровень масла редуктора по
указателю. Если требуется, добавьте еще
масла так, чтобы его уровень достигал
половины отметки. (Две канистры машинного
масла Shell Spirax 90 HD поставляются вместе
с пилой. Канистры содержат достаточное
количество масла, чтобы заполнить
редуктор).
8. Проверьте натяжение полотна и настройку
опорного механизма (согласно разделу Смена
пильной ленты)
9. Подсоедините кабель двигателя к
распределительной коробке на раме станка.
Для 3-фазного двигателя, следуйте
инструкциям раздела «Электроподключения,
чтобы завершить подключение к сети.
ПРИМЕЧАНИЕ: Просмотрите все законы по
электроподключению. Местные законы или
сложные условия окружающей среды могут
требовать специальное электроподключение.
Всегда используйте лицензированное
электрооборудование для подключения к
сети.
Установка пилы
Станок следует надежно прикрепить к
цеховому полу, чтобы быть уверенным, что
станок стабилен при пилении длинных,
тяжелых или больших заготовок. Всегда
используйте дополнительную опору для
расположения длинных и тяжелых заготовок.
На дне основания есть выступы для
крепления болтами. После размещения
