инструкция по эксплуатации станка мод. KST-340, KST-560.

Указанные величины – это уровни излучения, ко-

торые не обязательно рассматриваются, как

безопасные уровни для работы. Поскольку усло-

вия работы могут меняться, эта информация да-

ется, чтобы позволить пользователю лучше оце-

нить опасности и риски, связанные с эксплуата-

цией.

4.3 Комплект поставки

Оправка (дорн) для сверлильного патрона В16

Клин

3 рукоятки подачи пиноли

Рукоятка подъема-опускания стола

Инструкция по эксплуатации

Список запасных деталей

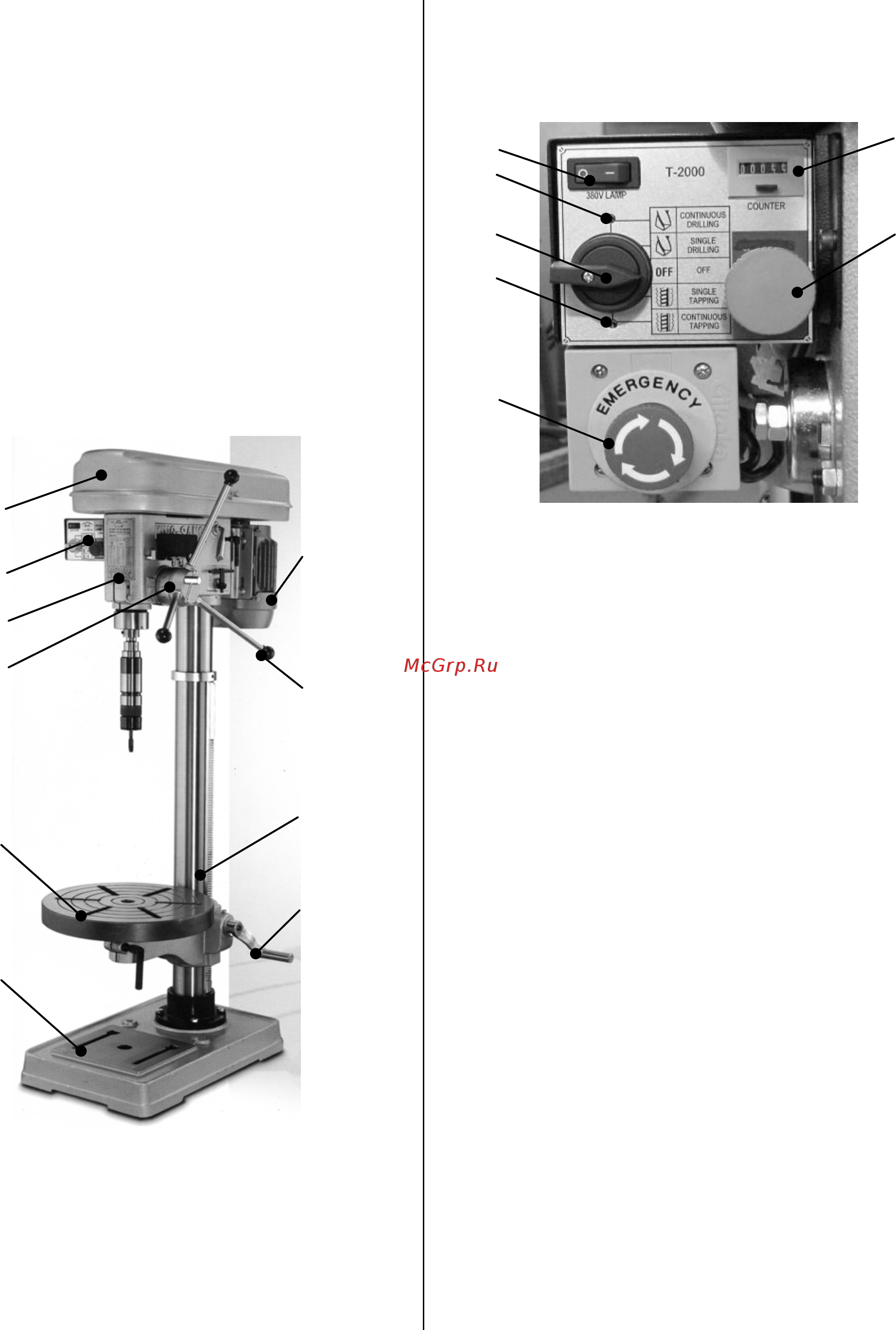

4.4 Описание станка

Рис.1

1 ...... Мотор

2 ...... Ременная крышка

3 ...... Блок управления

4 ...... Таблица скоростей

5 ...... Рукоятки

6 ...... Регулятор глубины подачи пиноли

7 ...... Стойка

8 ...... Рабочий стол

9 ...... Рукоятка подъема-опускания стола

10 .... Основание

4.5 Блок управления

Рис.2

1 ...... Выключатель питания

2 ...... Счетчик циклов с кнопкой сброса

3 ...... Переключатель выбора режима работы

4 ...... Кнопка реверса

5, 6 .. Индикатор выбранного режима

7 ...... Кнопка аварийного отключения питания

CONTINUOUS DRILLING…длительное сверление

Вращение шпинделя включается концевым кулач-

ком. Возврат пиноли шпинделя в верхнее (исход-

ное) положение автоматически отключает пита-

ние двигателя. Опускание пиноли вниз автомати-

чески включает двигатель – шпиндель вращается.

SINGLE DRILLING…одиночное сверление

Вращение шпинделя происходит в постоянном

режиме. Останов (прекращение) вращения воз-

можно поворотом переключателя (поз.3, Рис.2) в

положение OFF (выключено).

SINGLE TAPPING…одиночное резьбонарезание

Вращение шпинделя происходит в постоянном

режиме. Останов (прекращение) вращения воз-

можно поворотом переключателя (поз.3, Рис.2) в

положение OFF (выключено).

CONTINUOUS TAPPING…длительное резьбона-

резание. Вращение шпинделя включается конце-

вым кулачком. Возврат пиноли шпинделя в верх-

нее (исходное) положение автоматически отклю-

чает питание двигателя. Опускание пиноли вниз

автоматически включает двигатель – шпиндель

вращается.
