инструкция по эксплуатации станка JET, мод. JMD-930GH, JMD-939GH

Немедленно отключите станок от напря-

жения при возникновении неполадок или

нехарактерных шумов, свяжитесь с сер-

висным центром для устранения непола-

док или ремонта.

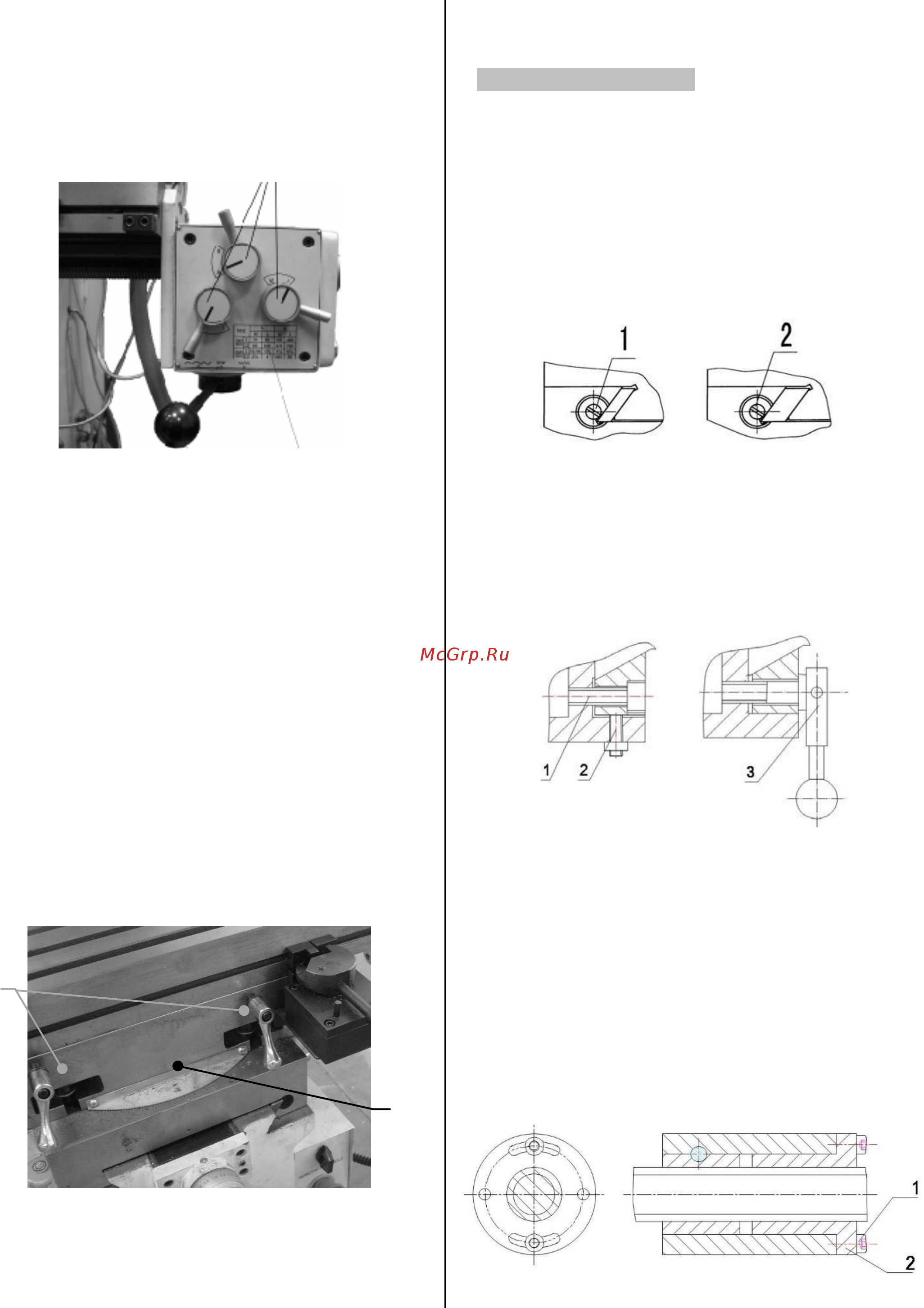

Автоматическая подача стола

Рис.10

Поворотом трех рукояток (1) устанавливают

требуемое значение автоматической подачи

продольного перемещения фрезерного сто-

ла, Рис.10.

Три положения рукоятки (2) определяют ре-

жим работы автоматической подачи – уско-

ренная подача/стоп/рабочая подача. В поло-

жении «стоп» можно производить перемеще-

ние стола вручную.

ВНИМАНИЕ: переключение подач необходи-

мо выполнять на неподвижном столе. Уста-

новка величины подачи осуществляется

тремя рукоятками 1 по таблице 1 помещен-

ной на коробке подач.

ВНИМАНИЕ: Зафиксируйте рукоятками

направляющие, не используемые в дан-

ной операции.

Поворотный фрезерный стол (JMD-939GH)

Рис.11

Для поворота стола влево или вправо, необ-

ходимо ослабить 2 фиксирующие гайки (1)

Рис.11. Выставить необходимый угол по

шкале (2) Рис.11 и зафиксировать это поло-

жение 2 гайками (1) Рис.11.

7. Регулировка станка

7.1 Регулировка направляющих консоли и стола.

Слишком большой зазор скажется на точно-

сти механической обработки.

7.1.1 Регулировка клиновой планки, Рис.12:

Ослабьте винт (1) со стороны меньшей кли-

новой планки, регулируйте зазор винтом (2)

со стороны большей клиновой планки до тех

пор, пока не будет ощущаться небольшое

сопротивление при перемещении, затем за-

тяните винт (1).

Рис.12

7.1.3 Регулировка зазора между консолью

стола и стойкой (Рис.13).

Ослабьте винт (1), регулируйте зазор винтом

(2) до тех пор, пока не будет ощущаться не-

большое сопротивление при перемещении,

затем затяните винт (1).

Рис.13

7.1.5 Регулировка зазора между винтом и

гайкой продольного и поперечного переме-

щения стола.

Слишком большой зазор между винтом и гай-

кой влияет на точность механической обра-

ботки.

Ослабьте винт (1) Рис.14, отрегулируйте гайку

(2) до тех пор, пока не будет ощущаться не-

большое сопротивление при перемещении

стола, люфт должен быть не больше 1/10 цены

деления нониуса, затем затяните винт (1).

Рис.14
