Уважаемый покупатель,
Большое спасибо за доверие, которое Вы оказали нам, купив оборудование марки JET! Данная инструкция была
составлена для владельцев и пользователей копировального устройства CTP901120, чтобы обеспечить
безопасность во время сборки, работы и технического обслуживания. Внимательно прочитайте и уясните для
себя информацию данной инструкции и прилагаемых документов. Для максимально продолжительной
эксплуатации и высокой производительности устройства советуем тщательно ознакомиться с инструкцией и
строго следовать ее предписаниям.

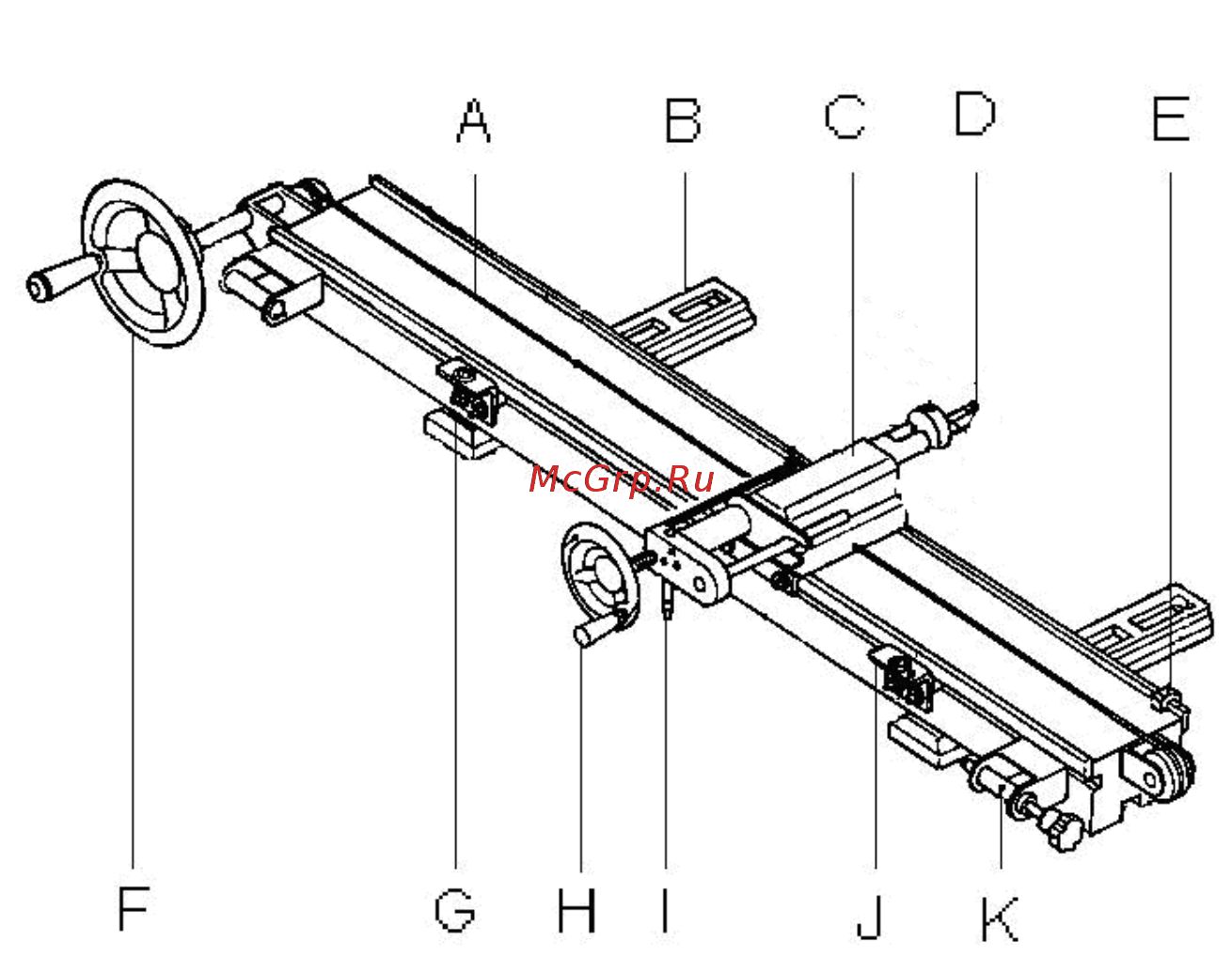

Описание устройства:
A…. Направление подачи
B…. Крепежный кронштейн
C…. Каретка
D…. Резец деревообрабатывающий
E…. Стопор
F…. Маховик быстрой подачи
G…. Регулировка центра по высоте
H….. Маховик продольной подачи
I……Копирующий штифт
J…..Держатель плоского шаблона
K…..Держатель образца
Технические характеристики:
Длина копирования: 1000мм
Радиус копирования: 60мм
Максимальный диаметр заготовки :
120мм
Вес: 27 кг
Сборка и установка:
Установите 2 крепежных кронштейна
(В) на станину.
При необходимости воспользуйтесь
деревянными прокладками для
правильной установки по высоте (см.
следущую страницу).
Поместите копировальное
устройство на крепежные скобы и
закрепите.
Установите маховики (F,H)
Установите резец (D) и закрепите.
Регулировку центра по высоте (G)
установить между крепежной скобой
и эталоном, чтобы настроить центр к
токарному станку.
Опустите копир при черновой
обработке и поднимите его при
чистовой.
Техника безопасности:
Данное устройство использовать
только на деревообрабатывающих
токарных станках.
Копир работоспособен, если он
надежно закреплен на станке.
Не приближайтесь близко к
вращающейсе заготовке.
При работе используйте защитные
очки и респиратор.
