в основании вставьте болты в пластину ко-

леса (4).

2. аждый болт зафиксируйте шайбой (5)

и гайкой (6) с другой стороны основания.

3. овторите шаги 1 и 2 для каждого ко-

леса.

ии  и и -

 и (и. 3)

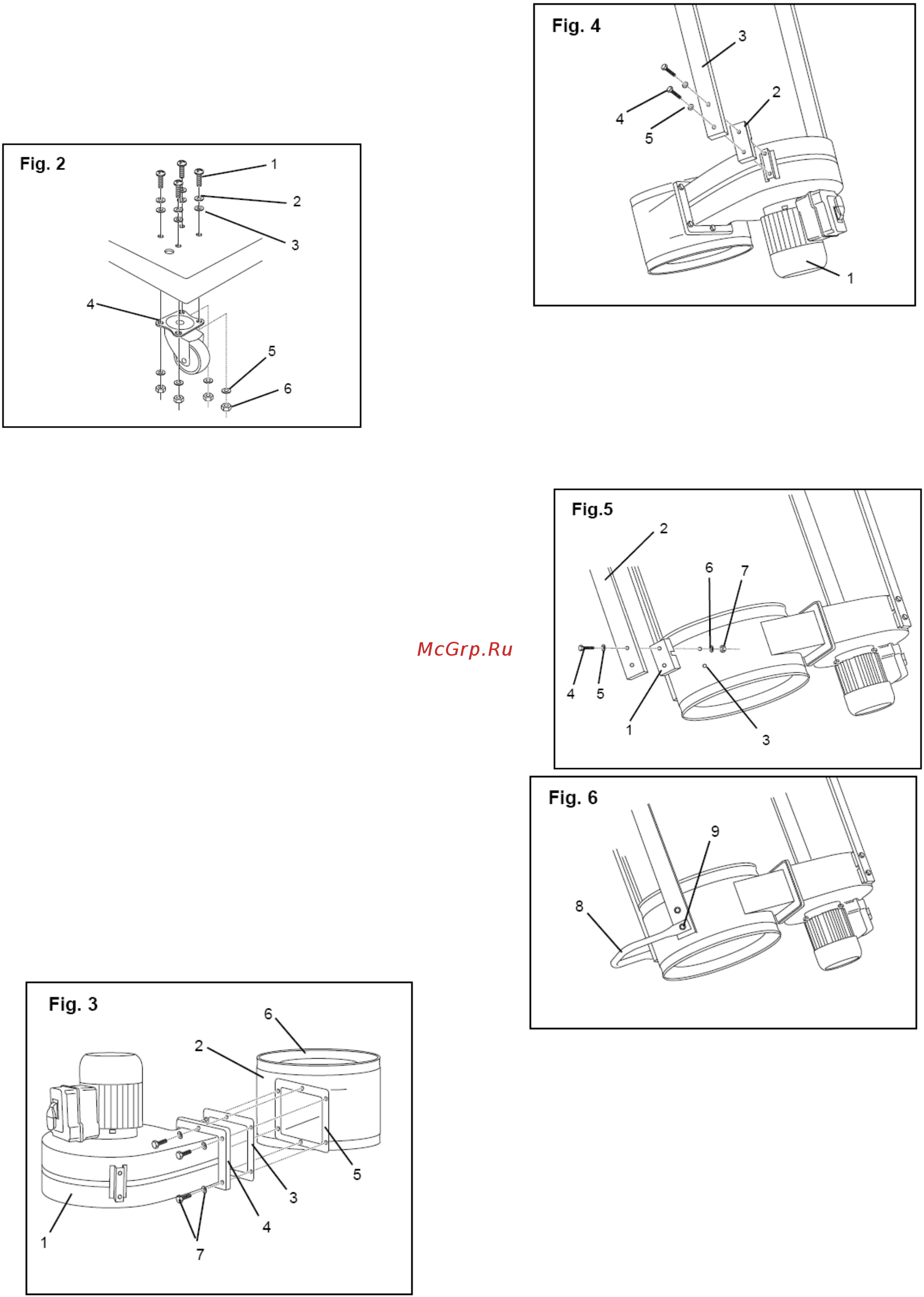

1. оложите корпус крыльчатки (1) и кор-

пус опоры фильтра (2) на подходящую ров-

ную поверхность.

2. асположите корпус крыльчатки так,

чтобы фланец выпускного отверстия (4) на-

ходился на одной линии с фланцем впускно-

го отверстия (5) на корпусе фильтра.

бедитесь, что обе детали расположены,

как показано

на рисунке 3, и что внутреннее

разгрузочное кольцо (6) в корпусе фильтра

находится вверху.

3. становите квадратное резиновое уп-

лотнение (3) в выпускное отверстие (4) на

корпусе крыльчатки.

4. овместите фланцы и резиновое уплот-

нение так чтобы отверстия под соединитель-

ные болты совпали

5. становите шайбу и болт (7) во фланец

корпуса крыльчатки и в уплотнение. рикру-

тите к фланцу корпуса фильтра.

Ки   и

оверните корпус.

становите пластиковую планку(2) между

корпусом двигателя и стойкой.

акрепите болтами средней длины и шай-

бами.

Ки и   и

становите пластиковую планку (1) между

корпусом фильтра и стойкой.

становите ручку, как показано на ис. 6

акрепите длинными болтами, шайбами и

гайками.

Ки   и (и. 7)

1. становите собранные части ытяжной

установки со стойками на основание с колё-

сами. бозначение правильного положения

сторон ( или ) должны совпадать.

мотрите рисунок.

ч: отверстия для ножек на

задней стороне () расположены ближе к

роликам, чем отверстия на стороне с двига-

телем ().

:

чтобы корпус с двигате-

лем/корпус фильтра/стойки в сборе были ус-

тойчивы, необходимо прочно привинтить

стойки к основанию.

3. становите короткий болт (1) с шайбой

(2) в стойку (3) и в отверстие на основании.
