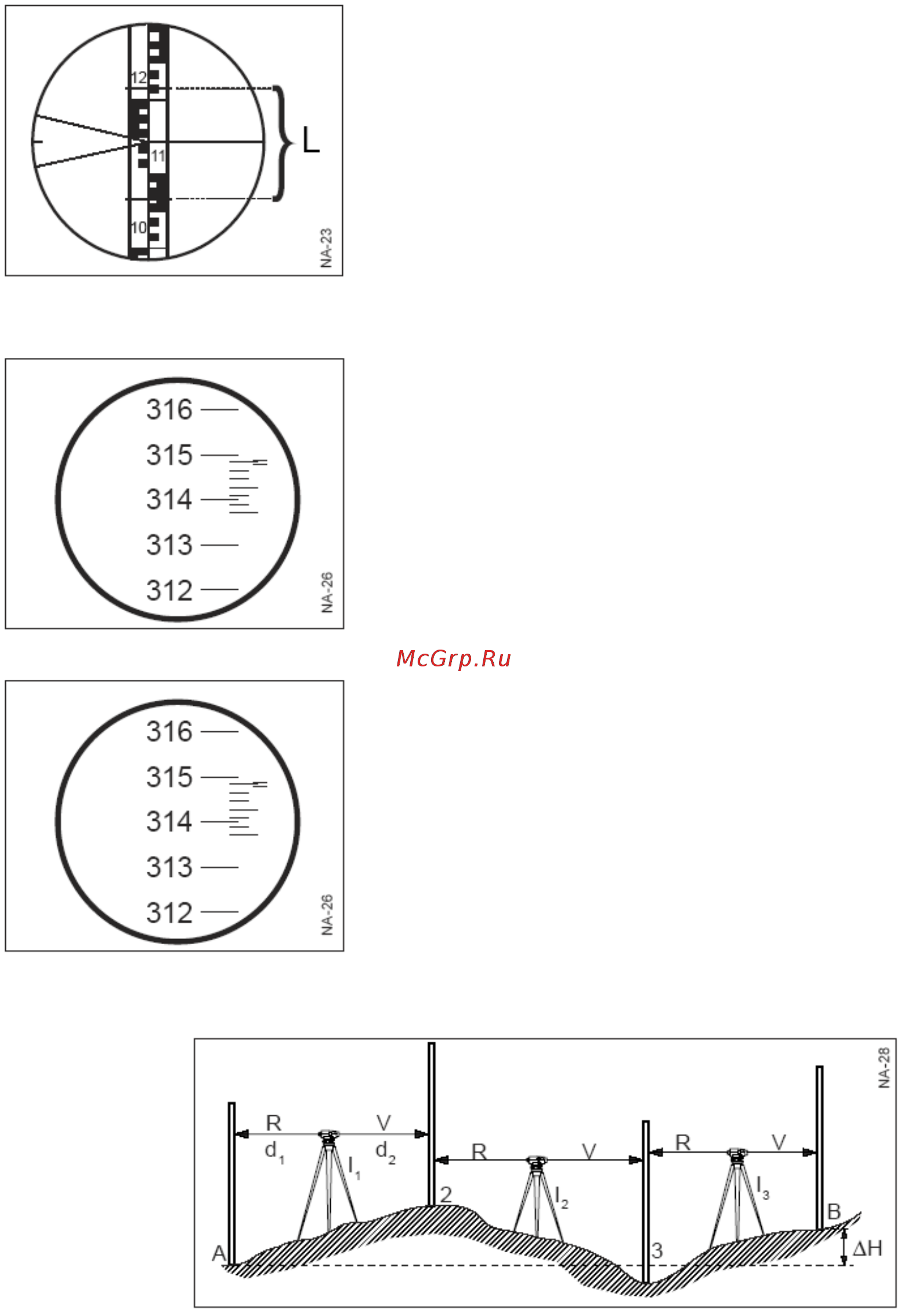

Измерение расстояний

Отсчеты:

По верхней дальномерной нити – 1,216

По нижней дальномерной нити – 1,068

Разность L = 0,148

Расстояние d = 14,8 м

Расстояние d = 100 * L

Угловые измерения

Отсчет по горизонтальному кругу 314°42′

Нивелир NAK2 оснащен горизонтальным кругом,

проградуированным в градусах или градах.

Для измерения угла, наведите вертикальную нить сетки

нитей на ось симметрии рейки.

Вращение рифленого кольца отсчет по горизонтальному

кругу может быть установлен на ноль или любой

желаемый отсчет.

Отсчет по горизонтальному кругу 392,66°

Отсчеты по кругу берут, глядя в окуляр отсчетного

микроскопа. Изображение должно быть тщательно

отфокусировано вращением окулярного колена.

Отсчетным индексом для взятия отсчета является

градусное деление, которое проецируется на минутную

шкалу. Деление шкалы равно 10′. Минуты отсчитываются

от верха шкалы до соответствующего градусного деления.

Нивелирный ход

Задача: Определить превышение (∆H) между точками А и В.

Выберите положение станции и реек так, чтобы расстояния от станции до реек (плечи)

были примерно одинаковыми и равны 40-50 м (d1=d2).

Порядок работы:

1. Установите инструмент на станции I1.

2. Установите рейку вертикально в точке А.

3. Наведите трубу на рейку и возьмите отсчет (задняя точка – R)

4. Установите рейку на связующую точку 2. Возьмите отсчет (пердняя точка – V).
