Замечание: съемка с помощью нивелира, как правило, выполняется при нивелировании

поверхности.

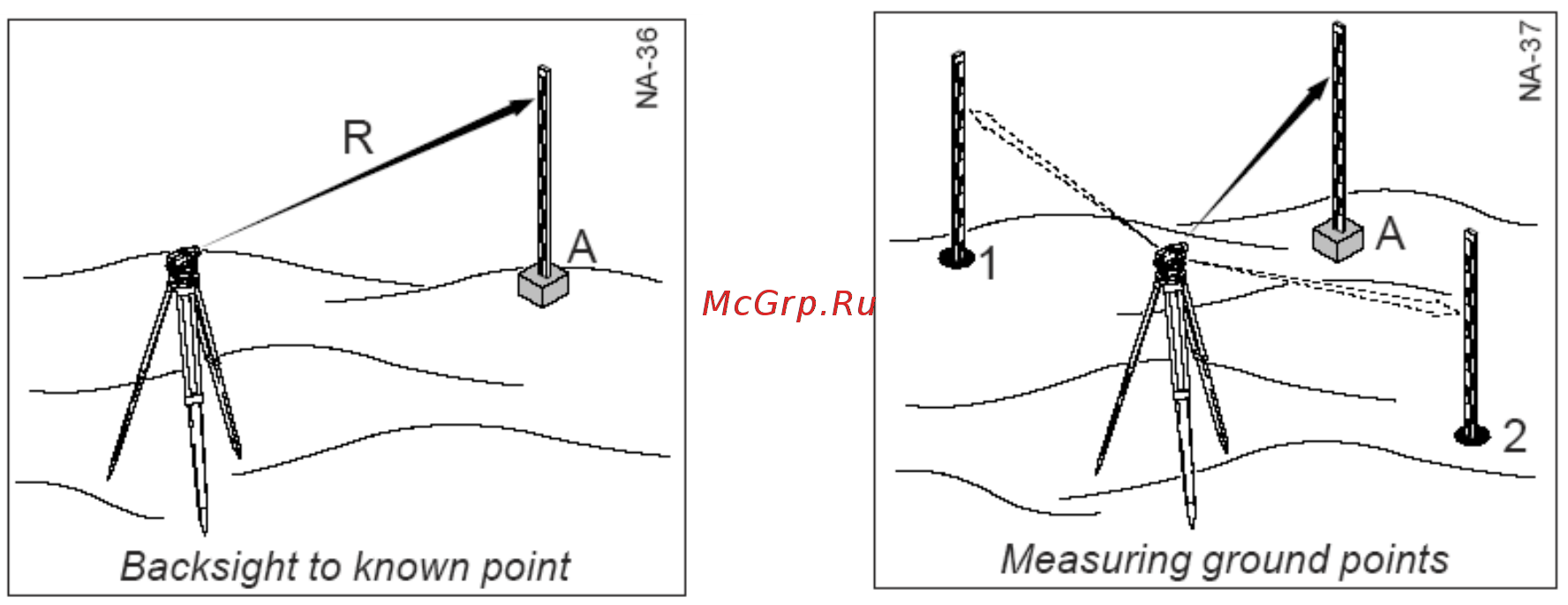

Ориентировка на известную заднюю точку Измерения на точки на земной поверхности

Порядок действий:

1. Последовательность действий аналогична той, что описана для площадного

нивелирования. Отличие заключается в том, что кроме отсчетов по средней нити

для определения высоты, необходимо взять отсчеты по дальномерным нитям и

горизонтальному кругу.

2. По полученным полярным координатам точки могут быть нанесены на план. Точки

также будут иметь отметки

Разбивка с помощью нивелира

Разбивка – это процесс противоположный съемке. Разбивочные элементы могут быть

получены, например, с плана. По этим элементам точки выносятся в натуру.

Порядок действий

Установите прибор на известной точке, отцентрируйте и отгоризонтируйте его.

2. Отфокусируйте прибор и наведите трубу на известную ориентирную точку.

3. Установите 0 на горизонтальном круге по ориентирному направлению.

4. Установите рейку на выносимую точку по известным разбивочным элементам

(горизонтальному углу и расстоянию), закрепите точку.

Высокоточное нивелирование

Задача: определить превышение между

точками с максимально возможной точностью

Используйте дополнительную плоскопараллельную пластину с микрометром GPM3 и

инварные рейки.

Не используйте нижние части реек при нивелировании, поскольку близко к поверхности

рефракция может оказывать значительное влияние на точность.

В солнечную погоду, нивелир должен быть прикрыт зонтиком от прямых солнечных

лучей.

Порядок действий

1. Последовательность измерений аналогична той, которая описана для нивелирного

хода. Однако рекомендуемая длина плеч не должна превышать 25 м.
