6. Фокусировочный винт (быстрая/точная фокусировка)

7. Обойма объектива

8. Кнопка управления компенсатором

9. Подъемные винты

10. Рефленое кольцо для установки отсчета по горизонтальному кругу (только для

NAK2)

11. Круглый уровень

12. Пластина основания

13. Бесконечный двусторонний наводящий винт

Технические термины и сокращения

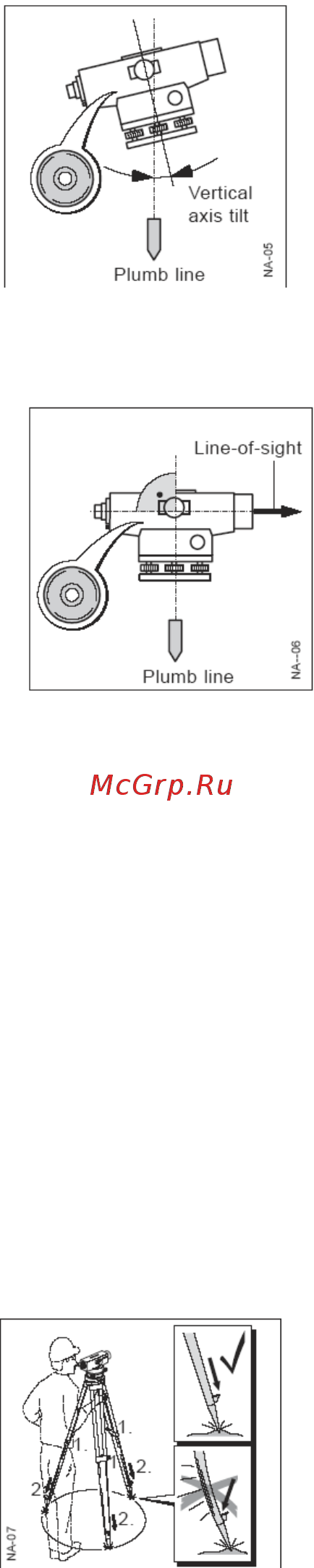

Отвесная линия

Если пузырек круглого уровня находится

в нуль-пункте, инструмент

почти отгоризонтирован. Остается небольшой наклон вертикальной

оси инструмента.

Компенсатор

Компенсатор в инструменте отвечает за компенсацию остаточного

наклона вертикальной оси , давая возможность привести визирную

ось в строго горизонтальное положение.

Специальная кнопка дает маятнику компенсатора легкий толчок

для проверки работоспособности компенсатора.

Задняя/Передняя и Промежуточная точки визирования

Для определения превышения между точками А и В на земной поверхности, сначала

выполняются измерения на заднюю точку (R), а затем на переднюю точку (V).

Дополнительные точки, относительно точки А нивелируются как промежуточные (S).

Подготовка к измерениям

Содержимое транспортировочного ящика

Достаньте нивелир их ящика и проверьте комплектность.

1. Нивелир

2. Руководство пользователя

3. Ключ

Алена и юстировочные шпильки

4. Защитный чехол и бленда.

Установка штатива

1. Ослабьте винты на ножках штатива, выдвиньте ножки на

нужную высоту хорошо затяните винты.

2. Для того, чтобы гарантировать устойчивость штатива, с

достаточным усилием вдавите ножки в грунт. Утапливая

ножки в грунт, обратите внимание, что усилие должно

прилагаться вдоль ножек.
