1. Инструкции для пользователя
1.1. Панель управления
1 – Сетевой световой индикатор (зеленый)
Сигнализирует о присутствии электрического питания на котле.
2 – Световой индикатор (красный)
Индикатор горит постоянно - температура воды в контуре отопления составляет 26 - 35°C.
Мигание красного индикатора - сигнализирует о неполадках в работе котла.
3 – Световой индикатор (красный)
Индикатор горит постоянно –температура воды в контуре отопления составляет 36 - 45°C.
Мигание красного индикатора – сигнализирует о срабатывании предохранительного термостата котла, в связи с неполадками в
работе.
4 – Световой индикатор (красный)
Индикатор горит постоянно - температура воды в контуре отопления составляет 46 - 55°C.
Мигание красного индикатора – сигнализирует о неисправности дымохода (модели CTN и RTN) или каналов воздухозабора и/или
дымоотвода (CTFS и RTFS).
5 – Световой индикатор (красный)
Индикатор горит постоянно - температура воды в контуре отопления составляет 56 - 65°C.
Мигание красного индикатора – сигнализирует о срабатывании устройства блокирующего горелку, в связи с неполадками в работе
котла.
6 – Световой индикатор (красный)
Индикатор горит постоянно - температура воды в контуре отопления составляет 66 -75°C.
Мигание красного индикатора – сигнализирует о том, что давление воды в котле недостаточно.
7 – Световой индикатор (красный)
Индикатор горит постоянно - температура воды в контуре отопления составляет 76 - 85°C.
Мигание красного индикатора – сигнализирует о том, что температура превышает 85°C.
8 – Световой индикатор (желтый)
Свечение этого индикатора свидетельствует о пpиcутcтвии плaмeны нa гopeлкe.
Мигание этого индикатора – сигнализирует о блокировке котла в связи с неполадками в работе.
9 – Регулятор режима котла
Если регулятор находится в позиции OFF – котел в состоянии «stand-by».
Если регулятор находится в позиции «ЛЕТО» – котел работает только в режиме контура ГВС.
Если регулятор находится в позиции «ЗИМА» – котел работает, как в режиме контура отопления так и в режиме контура ГВС.
Если регулятор находится в позиции «АНТИЗАМЕРЗАНИЕ» – активен только режим антизамерзания котла.
Переведя регулятор в позицию «РАЗБЛОКИРОВКА», котел вновь запускается в работу после блокировки горелки.
10 – Регулятор температуры воды контура ГВС
С помощью данного регулятора выбирается жeлаемая температура производимой котлом ГВС; значение возможно установить между
35°C - мин. и 57°C - макс.
ВНИМАНИЕ!
На котле установлен специальный ограничитель подачи гoрячей санитарной воды: 10 литров в минуту. Температура воды,
произведенной контуром ГВС, зависит – помимо от положения регулятора 10 - также от объема запроса и от температуры холодной
воды поступающей в котел.
11 - Регулятор температуры воды контура отопления
С помощью данного регулятора можно устанавливать температуру воды в контуре отопления между минимальным значением 35°C и
максимальным значением 78°C.
12 – Манометр воды
Манометр воды показывает значение давления воды в отопительной системе.

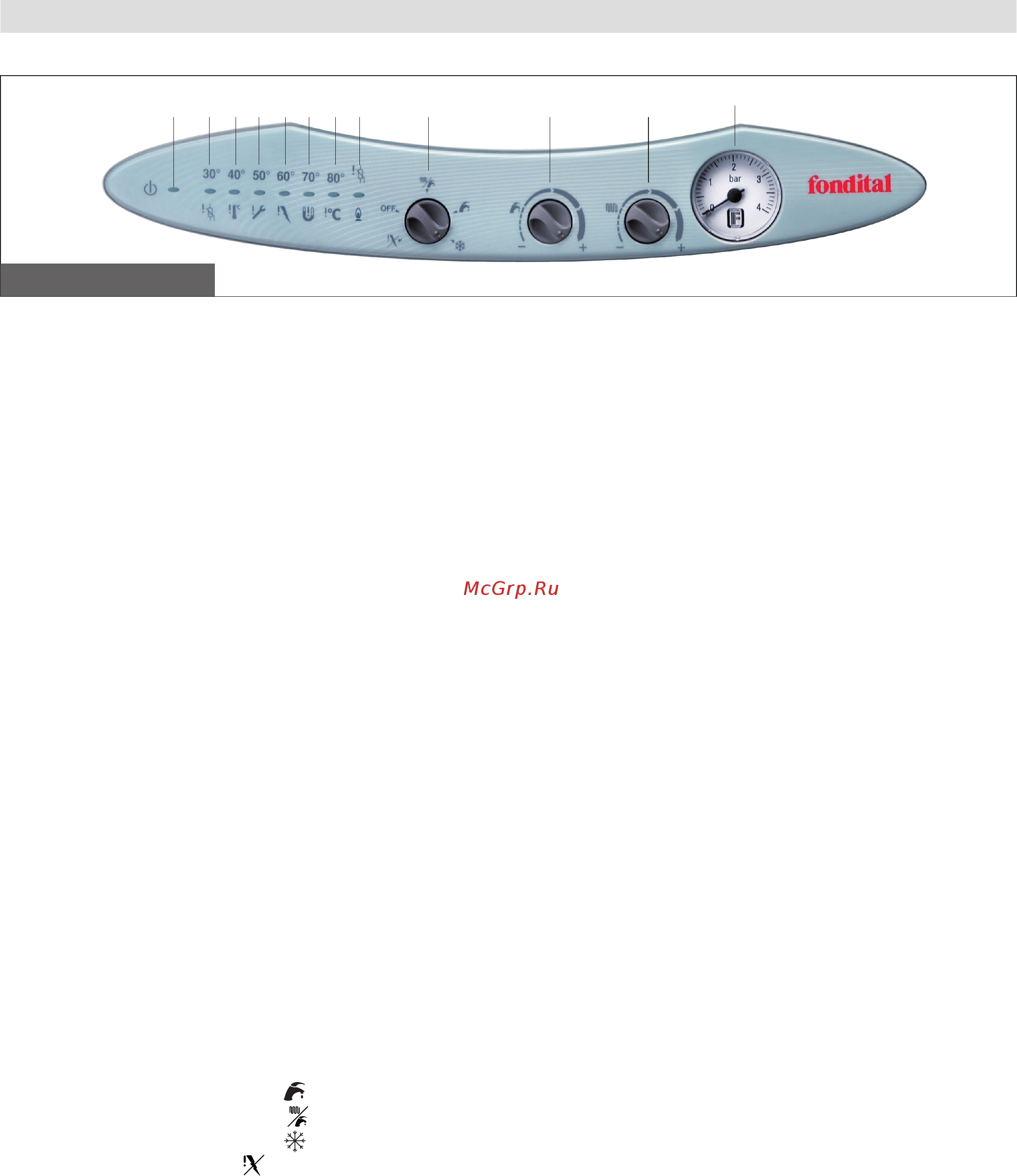

pиc. 1 - Панель управления
1 2 3 4 5 6 7 8 9 10 11
12
