ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Precision MASTECH Enterprises Co., Китай
MASTECH
MASTECH
ИзМЕРЕНИЕ чАСТОТЫ СИНУСОИдАЛЬНОГО СИГНАЛА
Для измерения выполните следующее.
1. Выполняя ишерснис напряжения или тока, если входной
сигнал является переменным или имеет переменную
составляющую, можно измерить частоту, нажав кнопку
Hz. Однако имеются определенные требования к
амплитуде переменного сигнала в зависимости от
диапазона измерения мультиметра. Информация об
этом приведена далее в этом руководстве.
2. Нажмите кнопку Нz еще раз для измерения
коэффициента заполнения.

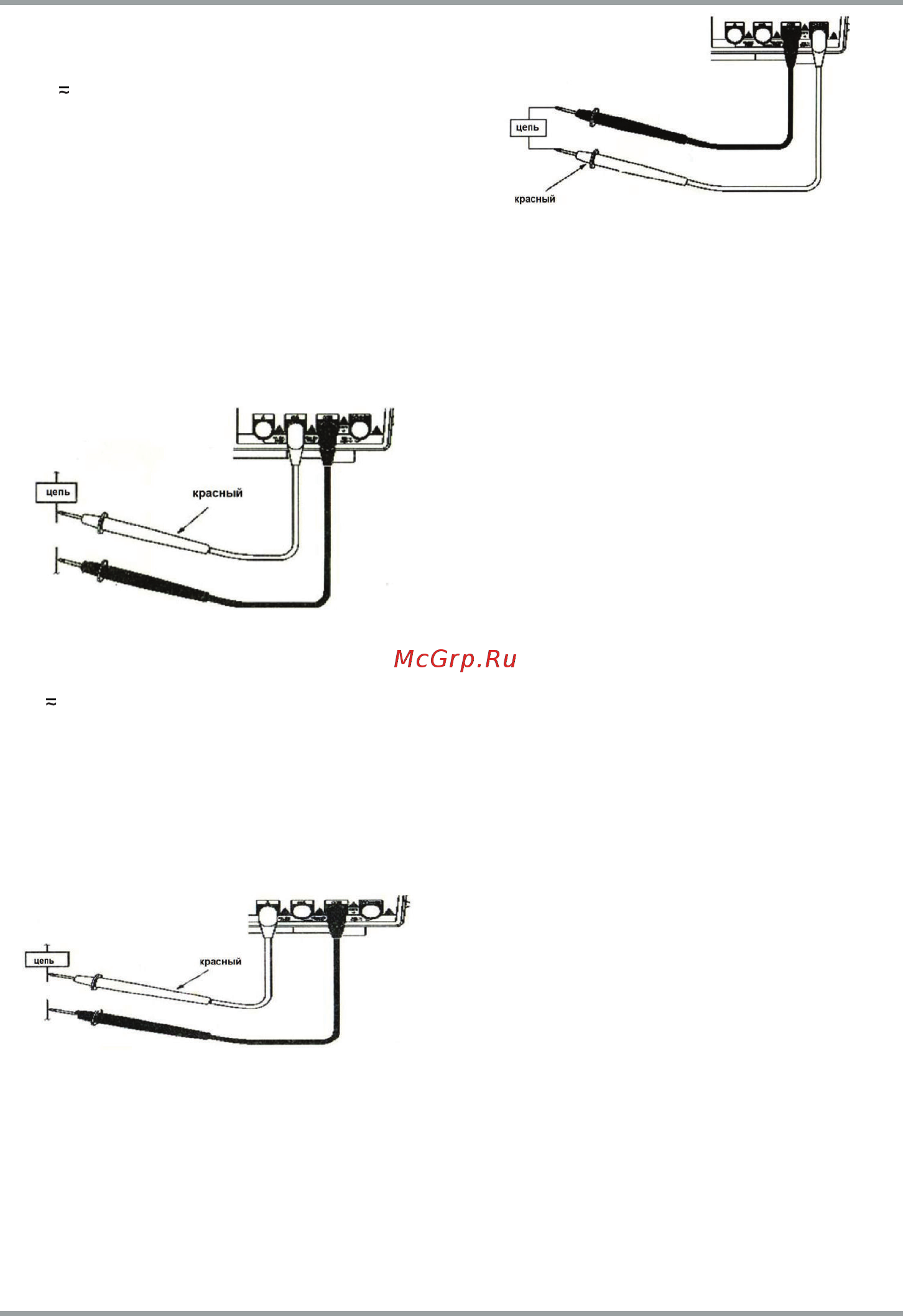

ИзМЕРЕНИЕ пОСТОяННОГО/пЕРЕМЕННОГО ТОкА (мА)
Этот мультиметр позволяет измерять ток 1 мкА ~ 220 мА.
Для измерения выполните следующее.
1. Установите поворотный переключатель в положение
mА
, на ЖК-дисплее будет отображено ‘DC‘. Для
измерения переменного тока нажмите кнопку FUNC, при
этом на ЖК-дисплее будет отображено ‘АС‘.
2. Вставьте разъем красного щупа в гнездо µA/mA. а
разъем черного щупа - в гнездо СОМ.
3. Выключите питание измеряемой цепи, разорвите
цепь нагрузки. Подключите щупы последовательно с
нагрузкой и затем включите питание измеряемой цепи.
4. В режиме автовыбора мультиметр сам выберет
надлежащий диапазон измерения. Результат измерения
будет отображен на ЖК-дисплее.
5. Нажатием кнопки RANGE можно выбрать режим ручного
выбора диапазона. При этом появление показания ‘OL’
означает необходимость выбора большего диапазона.
Появление показания ‘OL’ при максимальном диапазоне
измерения означает, что ток на входе прибора
превышает 220 мА и следует немедтенно отсоединить
оба щупа от исследуемой цепи.
ИзМЕРЕНИЕ пОСТОяННОГО/пЕРЕМЕННОГО ТОкА (А):
Этот мультиметр позволяет измерять ток 0.1 мА ~ 10 А.
Для измерения выполните следующее.
1. Установите поворотный переключатель в положение
А
, на ЖК-дисплее будет отображено ‘DC’ Для
измерения переменного тока нажмите кнопку FUNC, при
этом на ЖК-дисплее будет отображено ‘АС’.
2. Вставьте разъем красного щупа в гнездо А. а разъем
черного щупа - в гнездо СОМ.
3. Выключите питание измеряемой цепи, разорвите
цепь нагрузки. Подключите щупы последовательно с
нагрузкой и затем включите питание измеряемой цепи.
4. Результат измерения будет отображен на ЖК-дисплее.
зАМЕчАНИЕ: измеряемый ток не должен превышать 10 А во
избежание повреждения мультиметра.
ОТНОСИТЕЛЬНОЕ ИзМЕРЕНИЕ:
Вес режимы измерения, кроме частоты, коэффициента
заполнения, переменного тока с помощью токоизмеритсль-
ных клещей-приставки, позволяют использовать функцию
относительного измерения. Нажмите кнопку REL∆ для вклю-
чения функции относительного измерения, при этом текущее
значение будет записано в качестве опорного:
показание = реальное значение - опорное значение.
Для выключения функции относительного измерения на-
жмите кнопку REL∆ еще раз.
Эта функция позволяет легко оценить только изменение
измеряемой величины. Например, ее удобно использовать
при измерении малых сопротивлений. Включив режим изме-
рения сопротивления, замкните накоротко красный и черный
щупы. Затем нажмите кнопку REL∆, чтобы записать значение
собственного сопротивления щупов в качестве опорного. Те-
перь показание при дальнейших измерениях сопротивления
будет без учета собственного сопротивления щупов.
зАМЕчАНИя: из-за вычитания результат при относительном
измерении может иметь отрицательное значение.
МАкСИМАЛЬНОЕ ИЛИ МИНИМАЛЬНОЕ зНАчЕНИя:
При использовании этой функции мультиметр отображает
максимальное или минимальное значение входного сигнала.
После первого нажатия кнопки MAX/MIN мультиметр ото-
бражает максимальное значение. Если нажать кнопку MAX/
MIN еще раз мультиметр будет отображать минимальное зна-
чение. Если нажать кнопку MAX/MIN третий раз мультиметр
снова будет отображать максимальное значение. Для воз-
врата к обычной работе мультиметра нажмите и удерживайте
кнопку MAX/MIN дольше одной секунды.
фУНкцИя фИкСАцИИ пОкАзАНИя:
Нажмите кнопку HOLD для включения этой функции, на
ЖК-дисплее будет отображено ‘HOLD’, а показание не будет
обновляться. Нажмите кнопку HOLD еще раз для выключения
этой функции.
фИЛЬТР НИжНИх чАСТОТ:
Мультиметр имеет ФНЧ 3-го порядка для снижения влияния
высокочастотных шумов больше 1 кГц (3 дБ).
Использование ФНЧ возможно при всех режимах измерения
переменного напряжения. Нажмите кнопку LPF для подклю-
чения ФНЧ. При активном ФНЧ на ЖК-дисплее будет мигать
индикатор ‘АС’. При этом отсекается большая часть шумов
выше 1 кГц, что позволяет получать более устойчивое и точ-
ное показания для низкочастотного сигнала. Для отключения
ФНЧ нажмите кнопку LPF еще раз.
пИкОвЫЕ зНАчЕНИя:
Пиковые значения сохраняются во внешних конденсаторах.
Точность измерения пиковых значений может быть повы-
шена калибровкой, для се выполнения следует нажать и
удерживать кнопку PEAK дольше двух секунд. При активации
функции регистрации пиковых значений калибровка выполня-
ется автоматически. Нажмите кнопку PEAK для отображения
максимального пикового значения. Если нажать кнопку PEAK
еще раз мультимстр будет отображать минимальное пиковое
значение. Для выключения функции нажмите и удерживайте
кнопку PEAK дольше одной секунды.
