3.Устройство

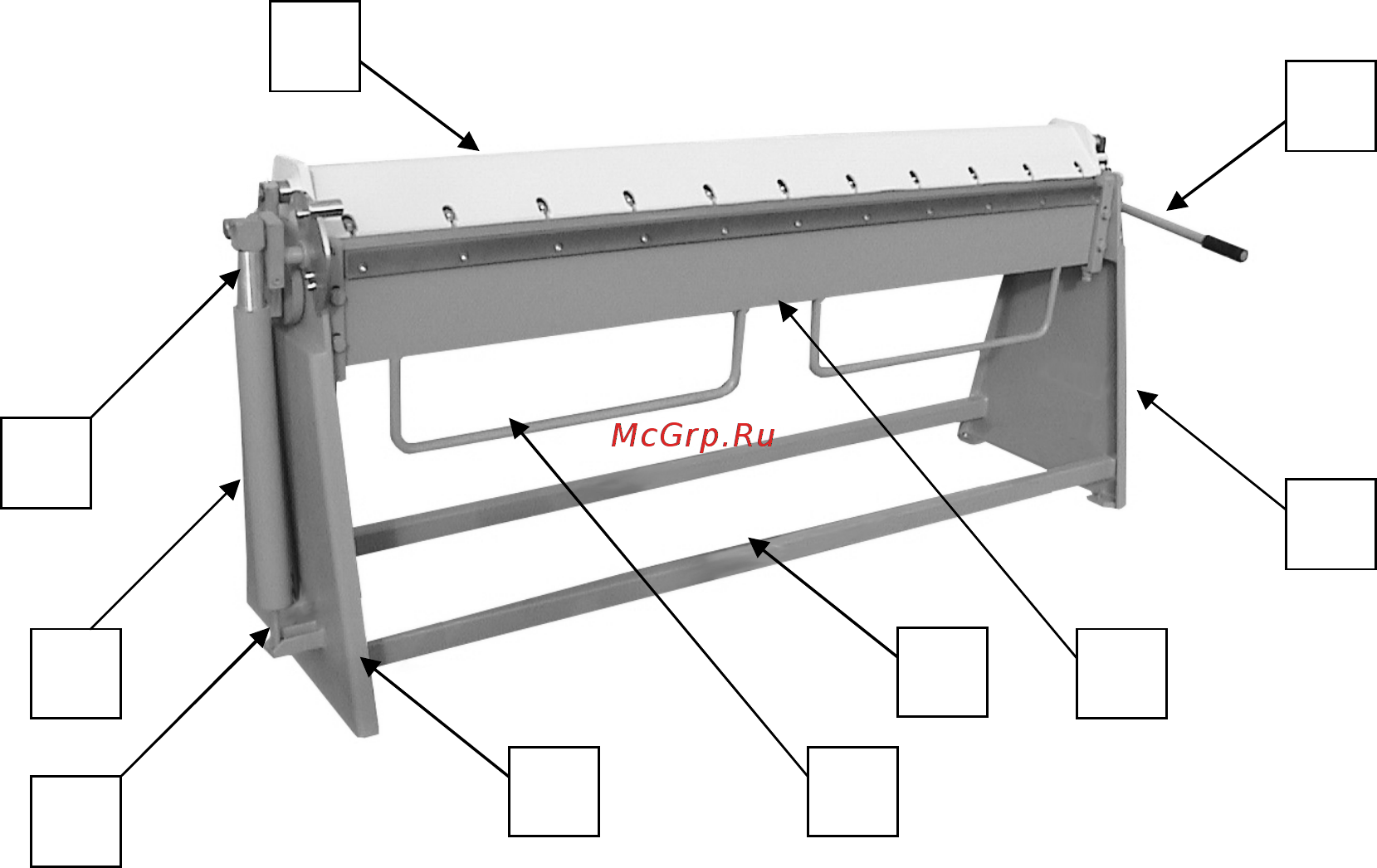

Листогиб состоит (Рис.1) из станины (1), прижимной балки (2),

гибочной балки (3), узла зажима прижимной балки (4) и узла компенсатора

гибочной балки (5). Листогибы могут быть снабжены одной или двумя

(ZGR-3000/1) промежуточными опорами.

Рис.1

4.Сборка и установка

Вскрыть деревянный ящик так, что бы листогиб остался на поддоне.

Извлечь и распаковать детали и узлы. Боковины поз. 7 (см. рис.1)

установить на поперечные балки с двумя площадками под анкерные болты

для крепления к основанию. Затем связать их продольными балками поз. 8,

крепеж не затягивайте. Вывинтив шпильку поз. 9, установите ее на

кронштейн и навинтите контргайку. Компенсатор поз. 5 монтируется после

полной сборки листогиба. Установите подготовленную станину на

выбранное для монтажа станка место. Снимите станок с поддона при

помощи текстильных строп, соблюдая осторожность опустите его на

станину так, как показано на рис. 1. Наживите крепежные винты. Затяните

3 5

6 7
