Руководство пользователя - 4 - N-Power серия Oberon Y
Важное замечание: Для обеспечения правильного функционирования стабилизатора
напряжения абсолютно необходимо подключить входную нейтраль. Поэтому входная
линия должна содержать 4 силовых провода (три фазы + нейтраль) и один защитный
проводник заземления. Несоблюдение этого требования может привести к аварии.

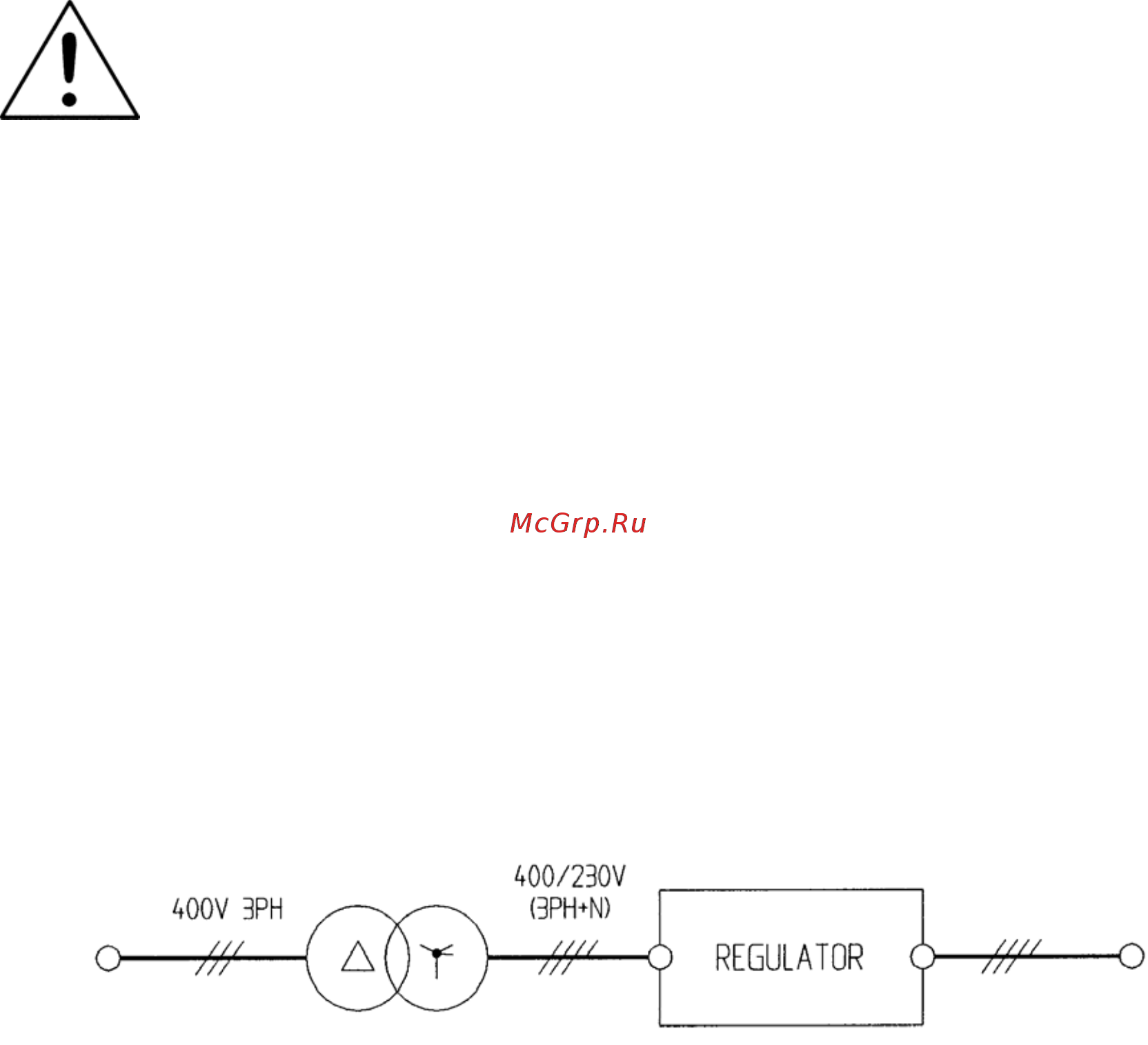

Если входная нейтраль отсутствует, то ее необходимо создать с помощью установки пе-
ред стабилизатором
трехфазного трансформатора со следующими характеристиками:
• первичные обмотки [В]: 400 (треугольник)
• вторичные обмотки [B]: 400/230 (звезда с нейтралью)
• мощность трансформатора [кВА]: k*Sстаб.[кВА]
где S – номинальная мощность стаб. [кВА] соответствующая выбранному вх. диапазону:
k – коэффициент, зависящий от входного диапазона стабилизатора:
k=1,1 если входной диапазон ±10%
k=1,2 если входной диапазон ±15%
k=1,3 если входной диапазон ±20%
k=1,4 если
входной диапазон ±25%
k=1,6 если входной диапазон -35+15%
Подключите входную линию к входной клеммной панели (входные клеммы: U1, V1, W1, N1) с по-
мощью кабелей имеющих сечение соответствующее максимальному входному току (см. технические
характеристики или заводскую наклейку на корпусе).
Подключите выходную линию к выходной клеммной панели (выходные клеммы: U2, V2, W2, N2) с
помощью кабелей имеющих сечение соответствующее максимальному выходному
току (см. техни-
ческие характеристики или заводскую наклейку на корпусе).
Подключите заземляющий проводник к клемме обозначенной PE с помощью одиночного кабеля се-
чением не менее 0.5 сечения выходных фазных шин согласно ПУЭ 1.7.
Наличие контура заземления с сопротивлением не более 4 Ом (ПУЭ 1.7) обязательно.
Особенности подключения моделей стабилизаторов состоящих из нескольких кабинетов.
Стабилизаторы большой
мощности состоят из трёх однофазных кабинетов. В этом случае минималь-
ное расстояние между кабинетами: 200мм. Подключение кабинетов производится согласно схеме
приведённой ниже.
