Руководство пользователя - 5 - N-Power серия Oberon Y

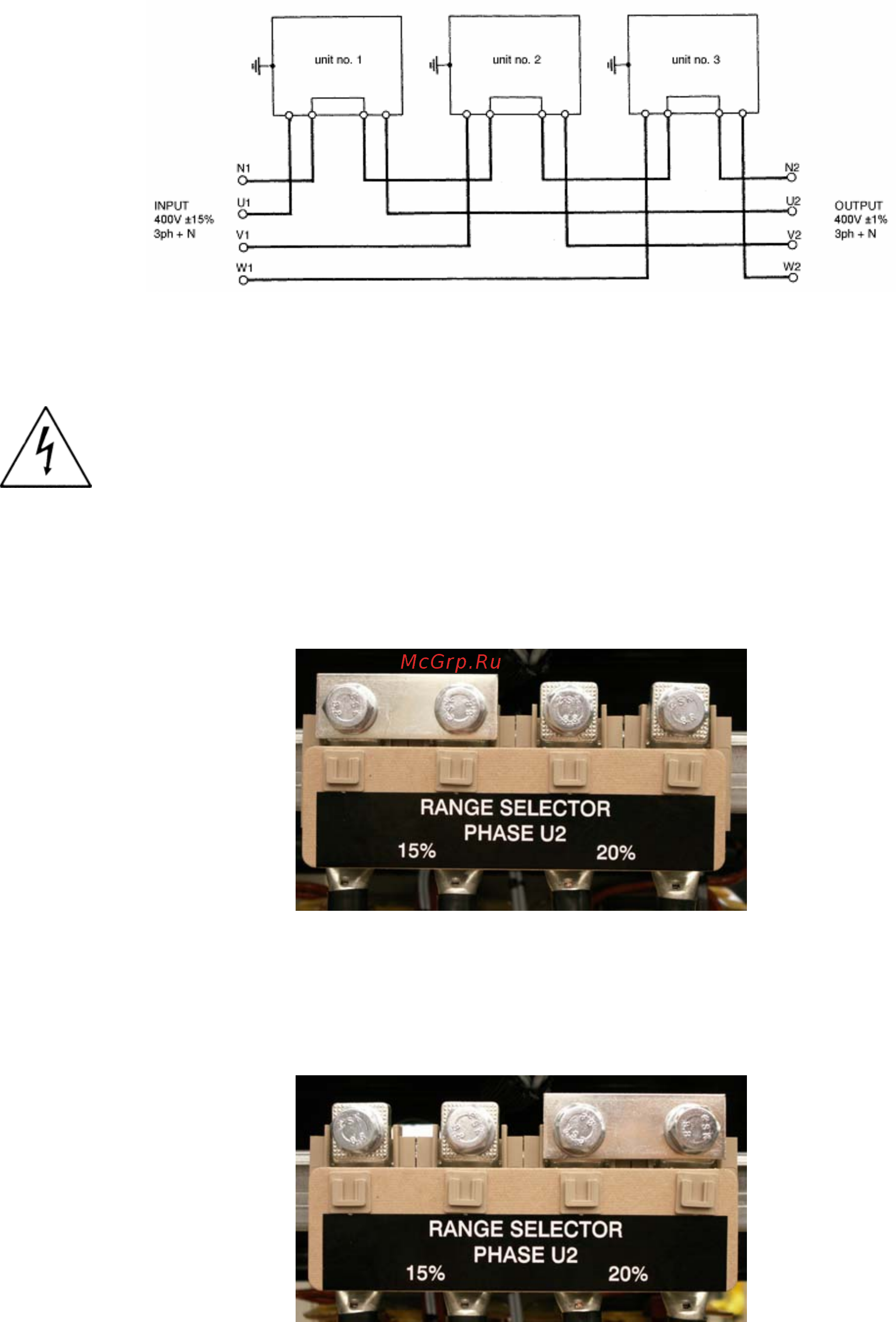

Особенности подключения двухдиапазонных моделей стабилизаторов.
Стабилизатор оборудован тремя клеммными блоками (вид одного блока показан ниже) предназна-
ченными для выбора входного диапазона стабилизатора.
Предупреждение: Отключите стабилизатор от сети перед переключением диапазона!
Для работы в стандартном диапазоне входного напряжения ±15% (в этом случае мощность стабили-
затора равна номинальной):
установите перемычку, замкнув
клеммы обозначенные "15%" как показано ниже (повторите установ-
ку перемычки на всех трёх фазах – фазе U2, фазе V2 и фазе W2).
Для работы в диапазоне входного напряжения ±20% (в этом случае мощность стабилизатора меньше
номинальной – см. технические характеристики):
установите перемычку, замкнув клеммы обозначенные "20%" как показано ниже (повторите установ-
ку перемычки на всех трёх фазах – фазе U2, фазе V2 и фазе W2).
