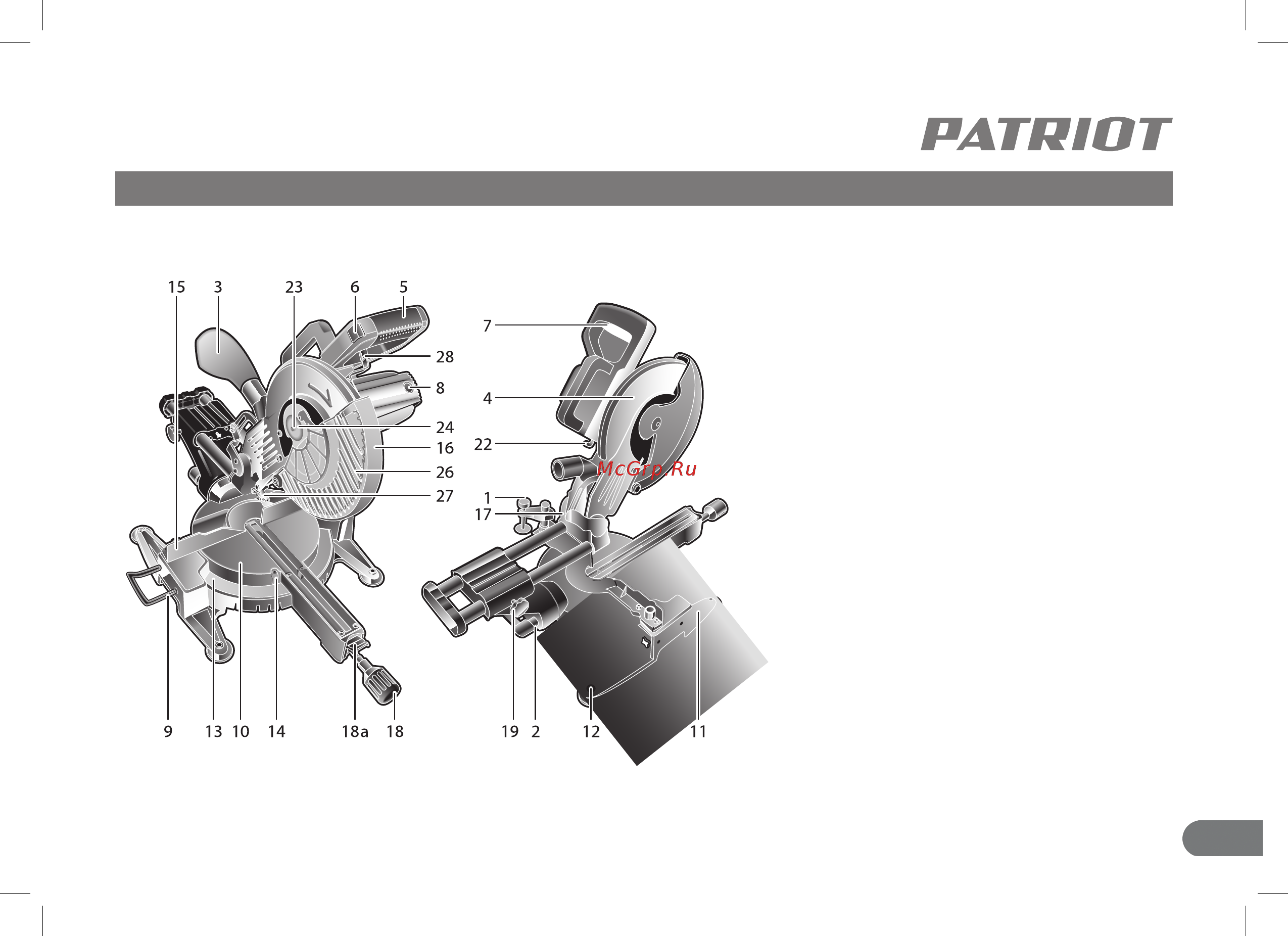

УСТРОЙСТВО ТОРЦОВОЧНОЙ ПИЛЫ

1. Струбцина

2. Рукоятка фиксации угла наклона

3. Пылесборник

4. Верхний кожух пильного диска

5. Рукоятка пилы

6. Кнопка блокировки выключателя

7. Выключатель

8. Крышка щеткодержателя

9. Удлинитель стола

10. Поворотный стол

11. Станина

12. Отверстие для крепления пилы к верстаку

13. Шкала установки угла поворота

14. Указатель угла поворота

15. Фронтальный упор

16. Защитный кожух

17. Стопорная шпилька (сзади)

18. Рычаг поворота стола

18а. Фиксатор угла поворота

19. Винт фиксации горизонтального перемещения головки

20. Винт

21. Зажимной винт

22. Кнопка фиксации пильного диска

23. Болт крепления пильного диска

24. Наружный фланец

25. Вертикальный зажимной винт

26. Пильный диск

27. Лазерный указатель

28. Рычаг блокировки кожуха

29. Гнездо крепления струбцины

30. Винт регулировочный с контргайкой

31. Рычаг-ограничитель

32. Винт ограничительный

33. Отсек для батареек
