ОПИСАНИЕ СБОРКИ И РАБОТЫ

Сборка газонокосилки

Сборку газонокосилки производи-

те в соответствии с иллюстрациями,

приведенными в данном руководстве

по эксплуатации. Утилизируйте упа-

ковку в соответствии с требованиями

охраны окружающей среды. Для удоб-

ства и компактности упаковки газо-

нокосилка поступает в разобранном

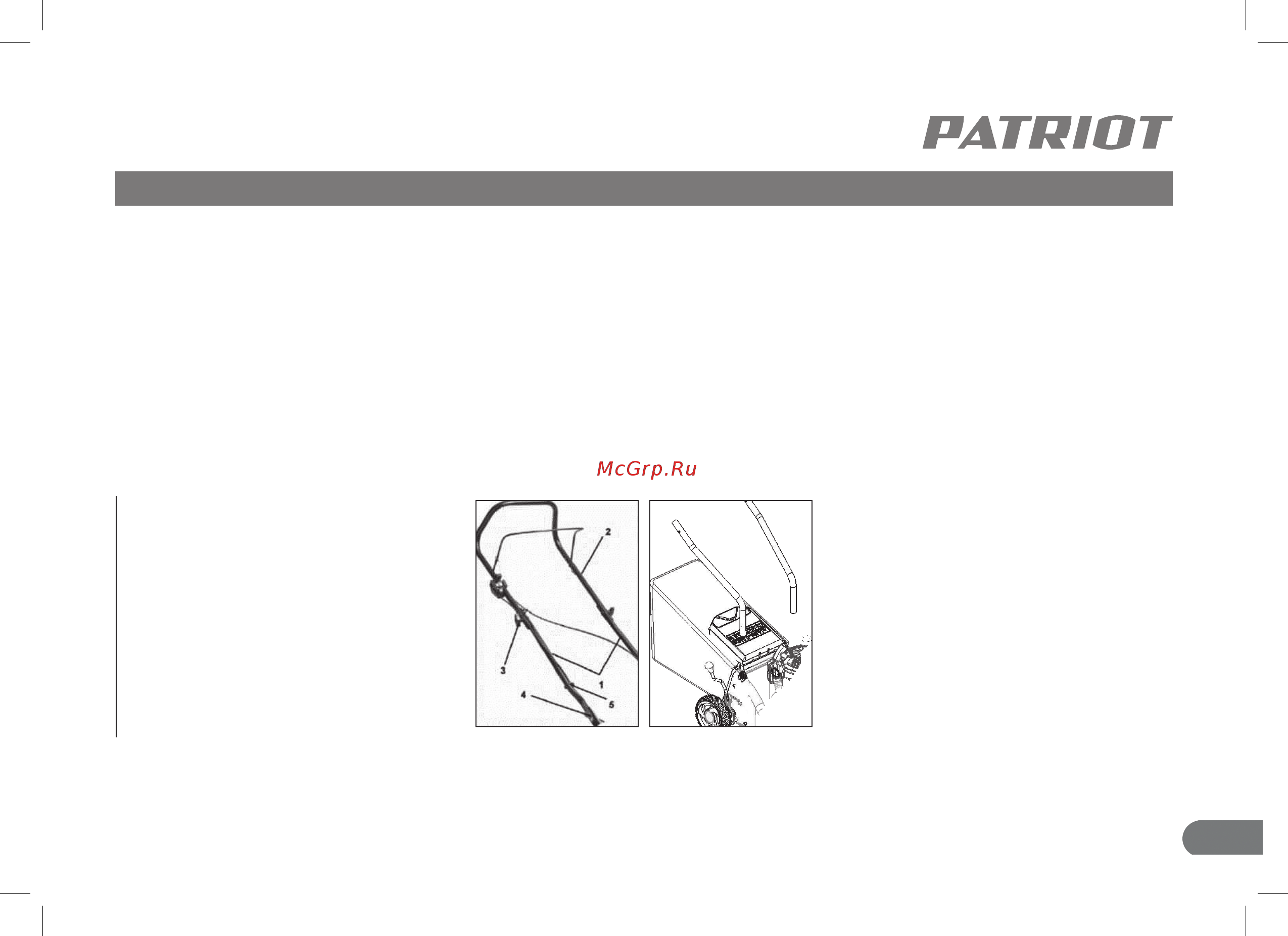

виде. Сборка рукоятки (рис. 2)

- Прикрепите две нижние части ру-

коятки (1) к верхней рукоятке (2), ис-

пользуя болты и шайбы (3).

Установка рукоятки

Вставьте нижнюю часть собранной

рукоятки в места установки на корпусе

Крепление кабеля и тяг управле-

ния

Кабели и тяги управления крепят-

ся специальными фиксаторами (5). За-

щелкните фиксатор (5) на кабеле, сое-

диняющем блок выключателя и двига-

тель. Сдвиньте фиксатор к нижней ру-

коятке. Защелкните другие фиксаторы

на других тягах управления. Сдвиньте

фиксатор к верхней рукоятке.

Основные части двигателя

Основным элементом газоноко-

силки является 4-х тактный двигатель

внутреннего сгорания (Рис.3), с верти-

кальной осью коленвала и его основ-

ные части: (2) - рычаг дросселя; (3) -

фильтр воздушный; (4) - стартер руч-

ной; (5) - защитный кожуж; (6) - глуши-

тель; (7) -свеча зажигания; (8) - кнопка

В момент покупки газонокосилка

передается покупателю в картонной

упаковке, внутри которой предусмо-

трены специальные защитные эле-

менты, обеспечивающие целостность

при её транспортировке. Сняв бан-

дажные ленты и металлические скреп-

ки, открыть верхние клапана коробки

и осторожно поднять газонокосилку.

Извлечь все комплектующие.

ВНИМАНИЕ! Обратите внимание на со-

держимое упаковки и проверьте сохран-

ность газонокосилки.

Перед началом эксплуатации газоно-

косилки - внимательно прочитайте дан-

ный паспорт!

• Внимательно ознакомьтесь с рас-

положением органов управления

газонокосилки; научитесь заводить и

быстро останавливать двигатель;

• Произведите сборку газонокосилки.

Рис. 2
