Калибр Руководство по эксплуатации

www.kalibrcompany.ru 9

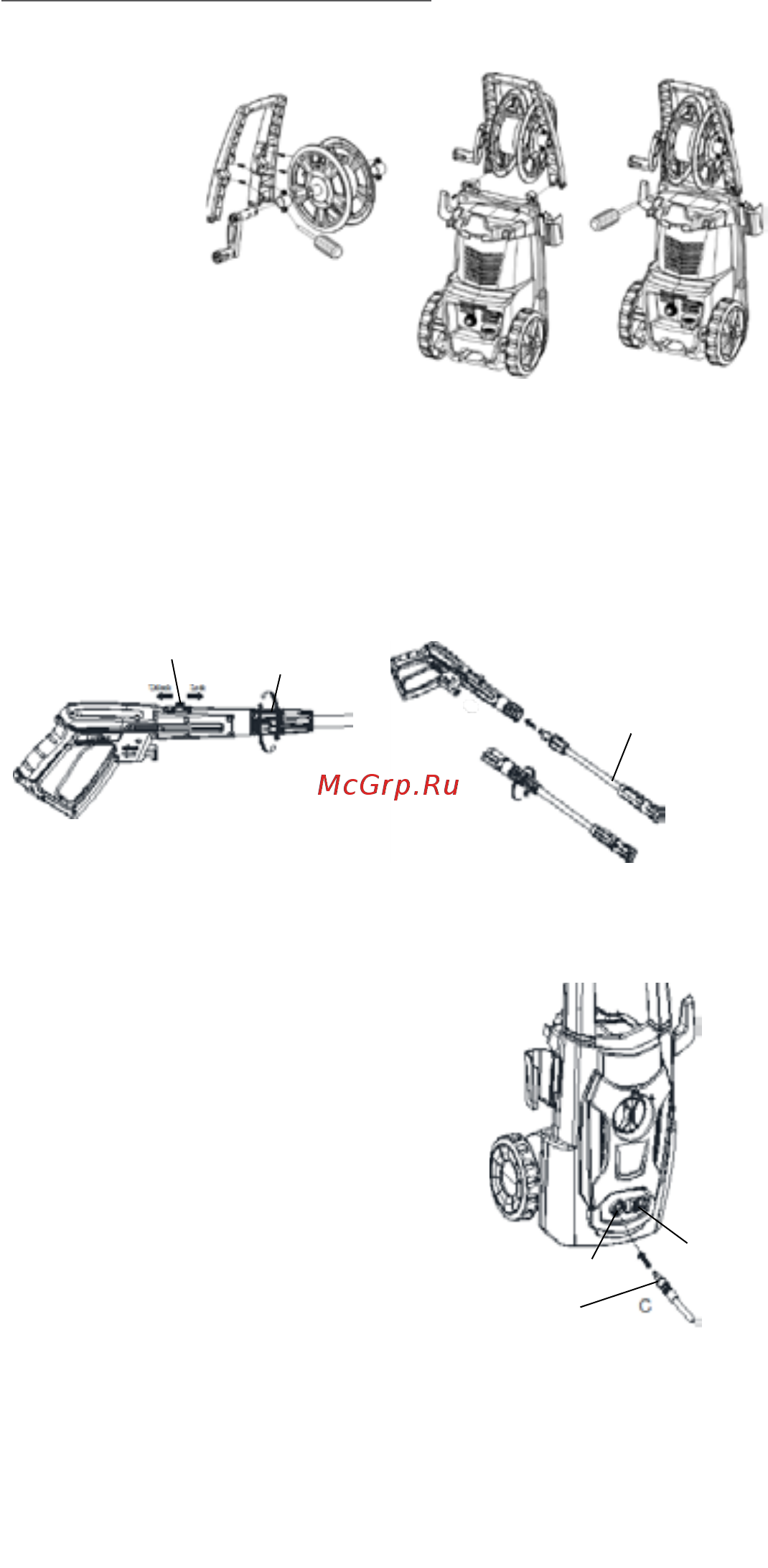

рис.2

7.1.2 Установка насадки-распылителя в пистолет (рис.3):

- разблокировать зажимную втулку пистолета (рис3 поз.2), сдвинув ползунок

фиксатора (рис.3 поз.1) на себя (положение – «Unlock»);

- вставить насадку-распылитель (рис.3 поз.3) в пистолет;

- зажать насадку повернув втулку по стрелке;

- заблокировать втулку, сдвинув ползунок от себя (положение – «Lock»)

7.1.3 Подключение шланга высокого давления к выходному штуцеру (рис.4):

- вставить быстрозажимной разъём шланга (рис.4 поз.1) в выходной штуцер

(рис.4 поз.2);

- зафиксировать шланг кнопкой

фиксатора (рис.4 поз.3).

7.1.4 Подключение шланга вы-

сокого давления к пистолету рис.5:

Подключите шланг высокого

давления к пистолету, как показано

на рис.5.

7.1.5 Подключение водопрово-

дного шланга рис.6:

- снять пластиковую заглушку с

входного патрубка (рис.6 поз.4);

- прикрутить входной штуцер (рис.6 поз.2) с фильтром (рис.6 поз.3) к вход-

ному патрубку;

- закрепить на входной патрубок разъём водопроводного шланга (рис.6

1 – ползунок фиксатора;

2 – втулка зажимная;

3 – насадка-распылитель.

рис.3

1 – быстрозажимной разъём;

2 – штуцер выходной;

3 – кнопка фиксатора.

рис.4
