Калибр Руководство по эксплуатации

www.kalibrcompany.ru 7

7.1 Запуск компрессора.

При подключении компрессора к сети питания, убедитесь что, выключатель реле

давления (рис.2 поз.1) находится в позиции «Выкл», положение «Отжато». Запу-

стите компрессор, переведя выключатель в позицию «Вкл», положение «Нажато».

Для обеспечения хорошей работы компрессора при первом запуске рекоменду-

ется оставить компрессор работающим в течение 5 - 8 минут с полностью открытым

выходным штуцером (рис.2 поз.3) и редуктором (рис.2 поз.4), после чего откройте

вентиль слива конденсата (рис.1 поз.9), находящийся снизу ресивера и слейте кон-

денсат. После первых 5-ти часов работы компрессора проверьте крепление винтов

головки цилиндров и защитного кожуха ремня (рис.1 поз.12).

Внимание! Группа “головка цилиндра - нагнетательный воздухопровод”

может нагреваться до высоких температур. Соблюдайте осторожность

при работе вблизи этих узлов и не трогайте их во избежание ожогов.

7.2 Регулировка выходного давления.

Компрессор имеет два выходных штуцера оснащённых манометрами (рис.2

поз.5 и 6).

Давление в ресивере показывает манометр (рис.2 поз.6), в то время как мано-

метр находящийся слева (рис.2 поз.5), показывает давление на выходе, которое

может регулироваться с помощью редуктора (рис.2 поз.4). Выходной штуцер (рис.2

поз.3) выдаёт сжатый воздух с максимальным рабочим давлением (в ресивере), а

выходной штуцер (рис.2 поз.2) выдаёт сжатый воздух с рабочим давлением, уста-

новленным с помощью редуктора (рис.2 поз.4).

Так же компрессор оснащён предохранительным клапаном (рис.2 поз.7) для

ограничения максимального давления в ресивере.

7.3 По окончании работы полностью сбросьте давление, открыв выходной шту-

цер (рис.2 поз.2 и 3).

7.4 Компрессор оснащён автоматической системой защиты от перегрева. При-

чины по которым может сработать система защиты могут быть разными, это не

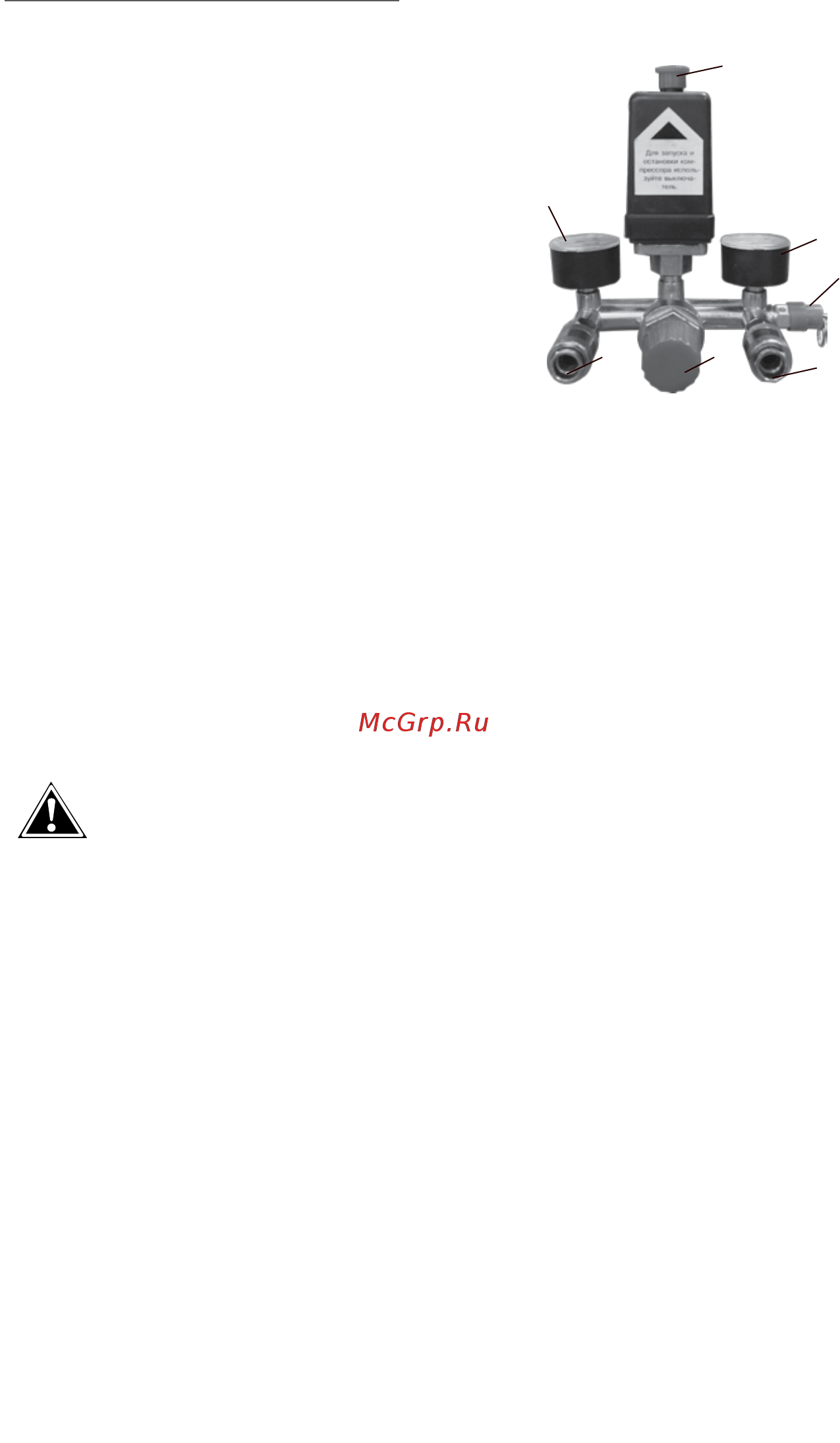

1 - выключатель реле давления;

2, 3 - выходные штуцера;

4 - редуктор;

5 - манометр давления на выходе;

6 - манометр давления в ресивере;

7 - предохранительный клапан.

рис. 2
