6. Техническое обслуживание

6.1. ЗАМЕНА НОЖЕЙ НОЖЕВОГО ВАЛА

ВНИМАНИЕ! Опасность получения порезов ножами!

При замене ножей одевайте перчатки.

Для демонтажа ножей ножевого вала:

1. Отсоедините кабель электропитания.

2. Откройте крышку ножевого вала.

3. Надев перчатки, полностью выкрутите пять винтов с

шестигранной головкой, удерживающих стопорную

пластину! (Рис. 10).

4. Сначала выньте нож из ножевого вала, а затем выньте

стопорную пластину.

5. Очистите все поверхности ножевого вала, а также

стопорную пластину подходящим растворителем.

6. Разместите в ножевом вале новый нож.

7. Установите на ножевой вал стопорную пластину.

8. Проверьте выступ ножей:

- С помощью шаблона.

- Разместите шаблон поперек приемного стола и

ножевого вала, как показано на рисунке.

- Вручную поверните ножевой вал на один оборот

против направления подачи.

- Ножи установлены правильно, если при повороте

ножевого вала шаблон перемещается вперед на 4-6 мм.

Данная проверка должна производиться на обоих краях

ножевого вала. (Рис. 11)

9. Для того чтобы затянуть ножи, полностью выкрутите

пять винтов с шестигранной головкой, удерживающих

стопорную пластину. Чтобы предотвратить смещение

ножа, начните с центральных винтов, затем поочередно

затягивайте винты ближе к краям. (Рис. 12)

Опасно!

- Запрещается удлинять инструмент при затяжке винтов.

- Запрещается затягивать болты, ударяя по гаечному

ключу.

10. Верните крышку ножевого вала в ее первоначальное

положение.

11. Отодвиньте ограждение вперед.

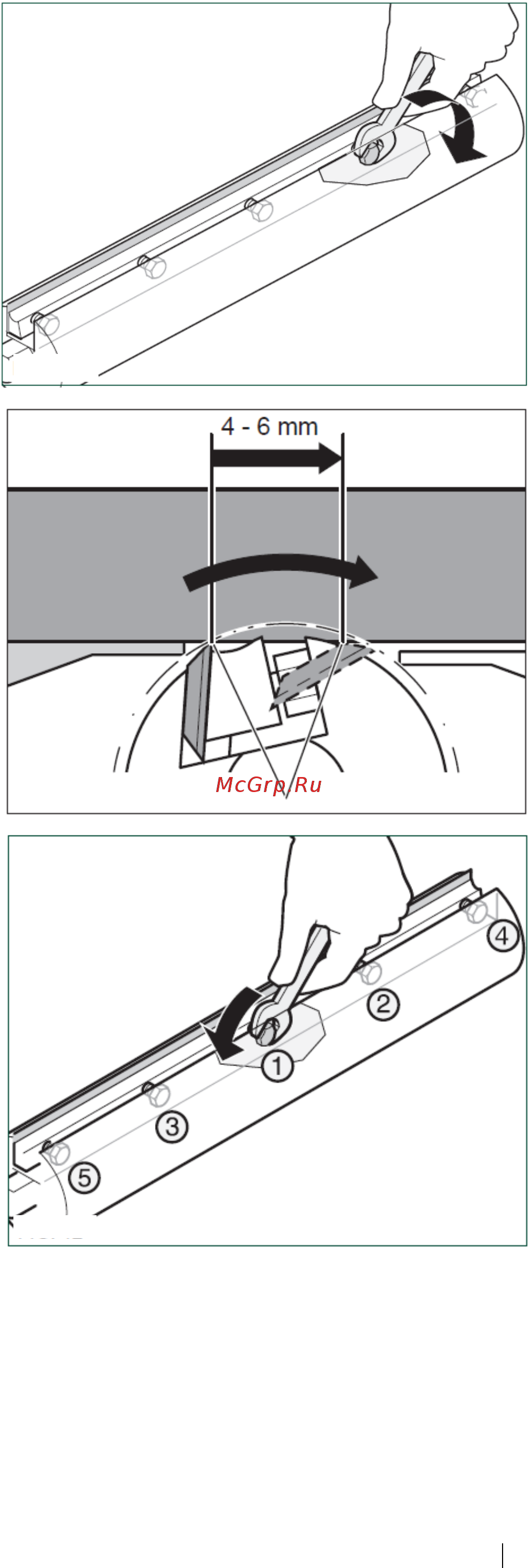

РИС. 10

РИС. 11

РИС. 12
