8
9
4. Регулировка
4.1. РЕГУЛИРОВКА ВЫСОТЫ РАБОЧЕГО
СТОЛА РЕЙСМУСОВОГО СТАНКА
При использовании станка для фрезерования в размер по
толщине, толщина снимаемого слоя (толщина заготовки
после фрезерования) регулируется высотой рабочего
стола рейсмусового станка.
Максимальная толщина снимаемого слоя за один
проход составляет 4 мм.
Максимальная толщина фрезеруемой заготовки
составляет 200 мм. Регулировка высоты производится

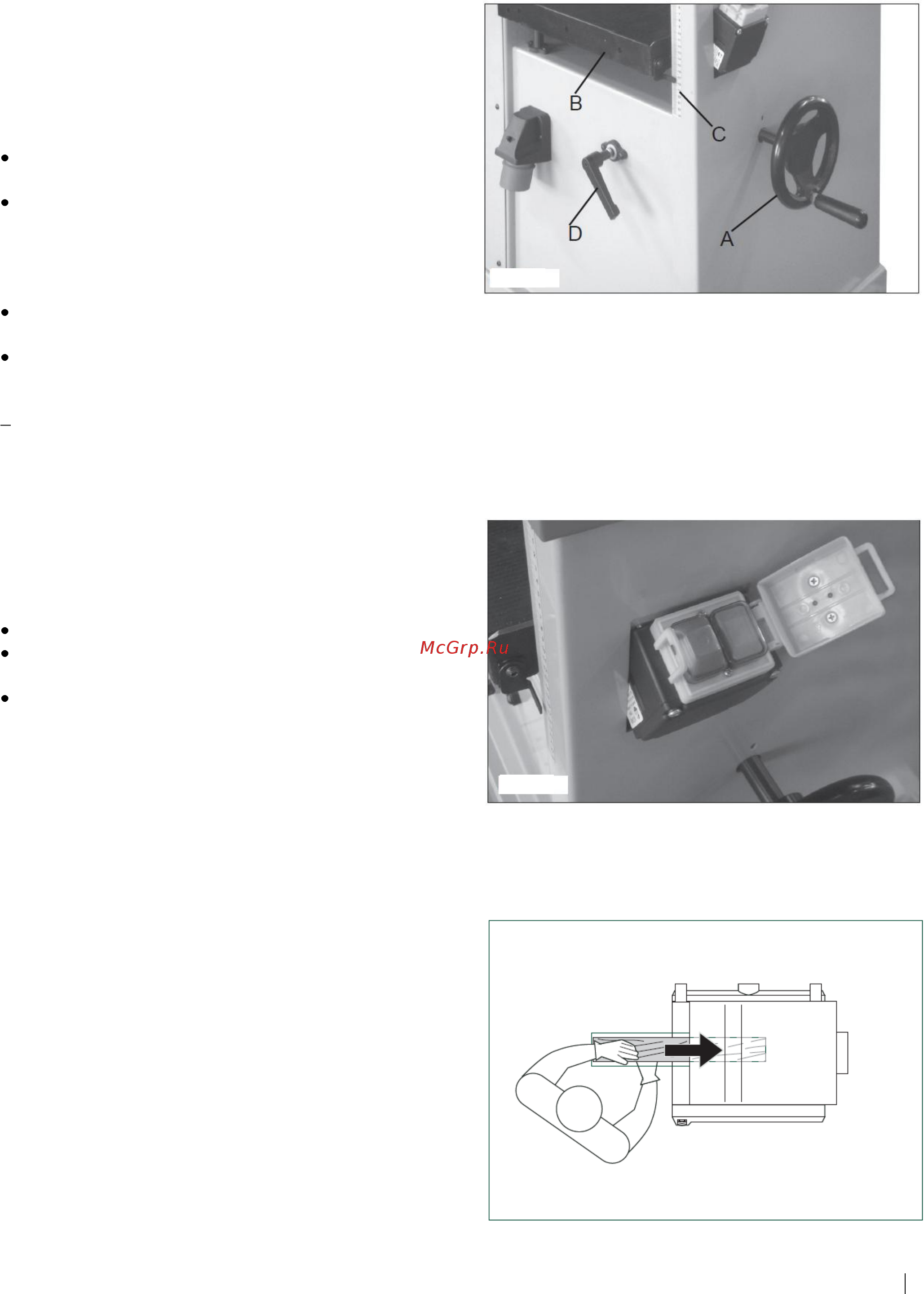

с помощью маховика (А, Рис. 10). Один полный
оборот маховика изменяет высоту рабочего стола (В,
Рис. 10) на 4 мм.
Поднятие рабочего стола производится поворотом
маховика по часовой стрелке.
Опускание рабочего стола – поворотом против
часовой стрелки. Установленная толщина снимаемого
слоя отображается на шкале (С, Рис. 10).
После установки высоты, зафиксируйте стол с
помощью рукоятки фиксации уровня стола (D, рис. 10)
5. Эксплуатационные процедуры
5.1. ПЕРЕКЛЮЧАТЕЛЬ «ON/OFF»
(«ВКЛ./ВЫКЛ.») (Рис. 13)
Для включения нажмите зеленую кнопку.
Для выключения закройте крышку или нажмите
красную кнопку.
Для открытия крышки выключателя, нажмите на
замок сверху крышки.
5.2. ФРЕЗЕРОВАНИЕ
Примечание: фрезерование в размер по толщине
используется для уменьшения заготовки с уже
отфрезерованной поверхностью до желаемой толщины.
- Заготовка пропускается через рейсмусовый станок.
- Заготовка кладется на рабочий стол плоской
отфрезерованной поверхностью вниз.
- Срезается верхняя часть заготовки.
- Направление подачи заготовки противоположно
фрезерованию поверхности.
Размеры заготовки
- Длина: мин. 200 мм; для заготовок длиной более 1500
мм для поддержки используется еще один человек.
- Ширина: макс. 407 мм.
- Толщина: мин. 6 мм; макс. 200 мм.
Примечание: Максимальная толщина снимаемого слоя
за один проход составляет 4 мм.
1. Примите правильное положение при работе:
- для подачи заготовки в станок, станьте под углом к
одной стороне загрузочного отверстия.
РИС. 5
РИС. 6
РИС. 7
