3. Описание оборудования.

3.1. Технические характеристики.

Тип КS - 100 КS - 150

Ширина губок мм. 100 150

Высота губок

мм. 32 40

Макс. раскрытие мм. 102 140

Поперечный сдвиг мм. 127 200

Продольный сдвиг мм. 127 200

Вес кг. 9,7 16,2

3.2.Узлы и детали оборудования.

1. Ручка зажима заготовок.

2. Винт зажима заготовок.

3. Губка подвижная.

4. Губка не подвижная.

5. Ручки перемещения тисков.

6. Винты регулировки зазоров в

направляющих.

7. Основание с отверстиями для

крепления тисков.

3.3. Краткое описание конструкции оборудования.

Конструкция тисков состоит из чугунного основания 7 с поперечными на-

правляющими, по которым перемещаются салазки с продольными направ-

ляющими по ним в свою очередь и перемещаются тиски. Зажатие заготовок в

тисках осуществляется с помощью ручки 1 через винт 2, который приводит в

движение подвижную губку 3

, которая прижимает заготовку к неподвижной

губке 4. Перемещение тисков в горизонтальной плоскости, относительно осно-

вания, осуществляется ручками 5. Винтами (6 рис. 1.) регулируется плавность

и точность перемещения тисков с направляющих.

4. Транспортировка и установка тисков.

Внимание! Во время транспортировки и установки тисков необходимо

соблюдать максимальную осторожность.

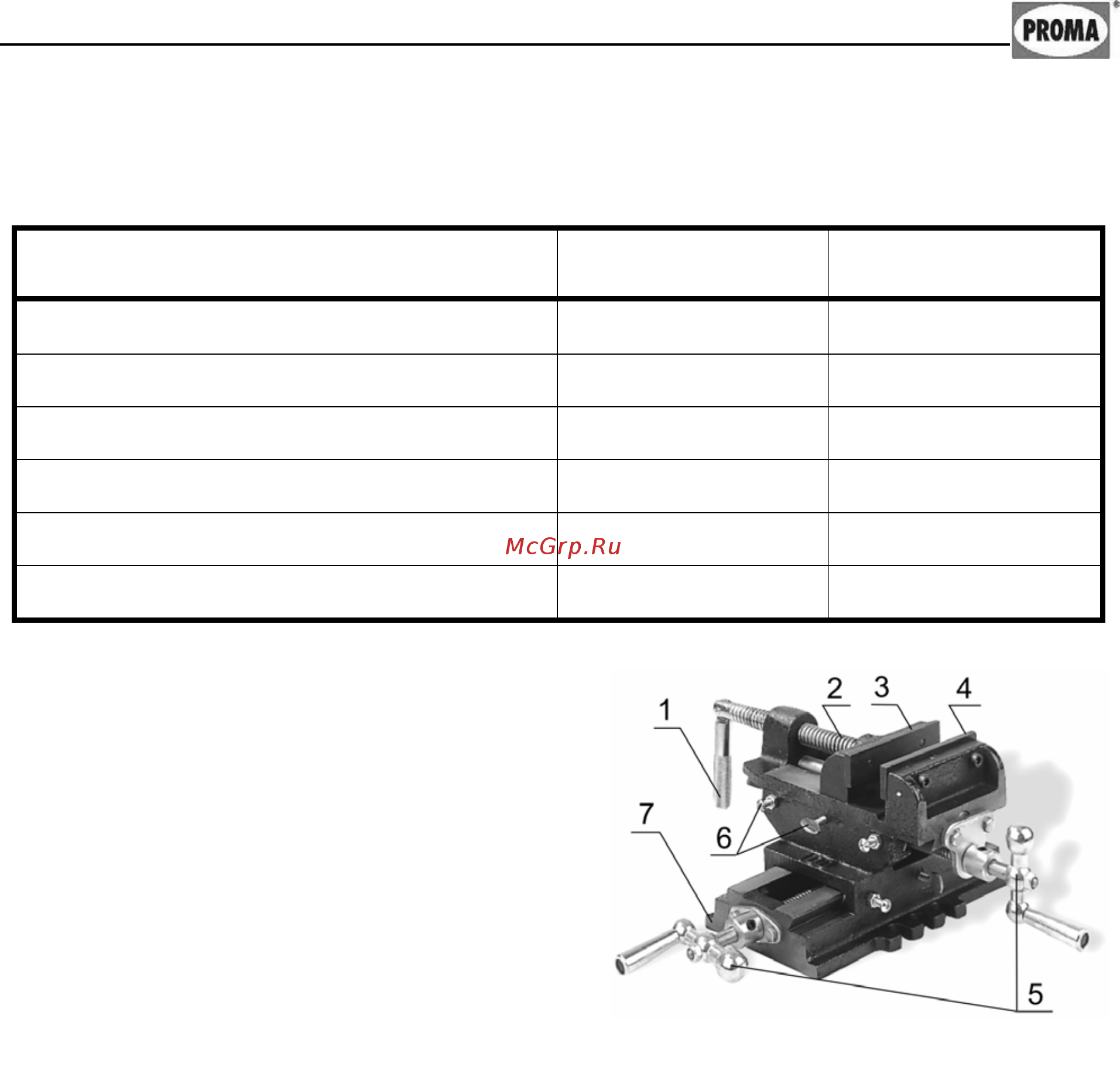

Рисунок 1.
